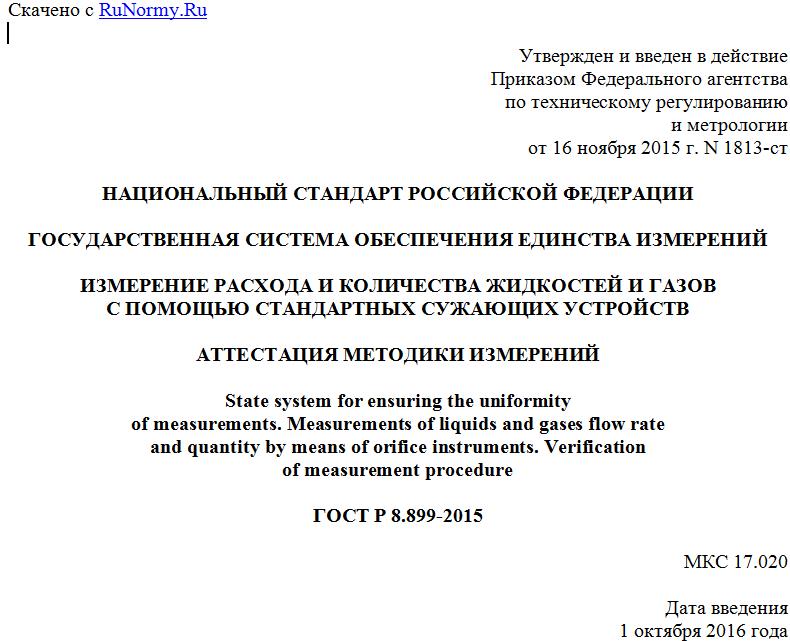

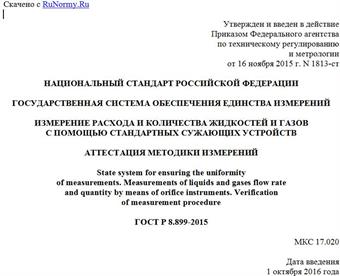

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 16 ноября 2015 г. N 1813-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ИЗМЕРЕНИЕ РАСХОДА И КОЛИЧЕСТВА ЖИДКОСТЕЙ И ГАЗОВ
С ПОМОЩЬЮ СТАНДАРТНЫХ СУЖАЮЩИХ УСТРОЙСТВ
АТТЕСТАЦИЯ МЕТОДИКИ ИЗМЕРЕНИЙ
State system for ensuring the uniformity
of measurements. Measurements of liquids and gases flow rate
and quantity by means of orifice instruments. Verification
of measurement procedure
ГОСТ Р 8.899-2015
МКС 17.020
Дата введения
1 октября 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР"), Обществом с ограниченной ответственностью "Метрологический центр СТП" (ООО "Метрологический центр СТП")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 24 Метрологическое обеспечение добычи и учета углеводородов
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2015 г. N 1813-ст
4. ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования по проведению и оформлению результатов аттестации методики измерений, регламентированной в ГОСТ 8.586.5 и реализованной с применением измерительных комплексов, на базе стандартных сужающих устройств по ГОСТ 8.586.2, ГОСТ 8.586.3 или ГОСТ 8.586.4.
Стандарт не распространяется на методики измерений, аттестованные по ГОСТ Р 8.563.
Стандарт регламентирует порядок первичного и периодического контроля сужающих устройств и измерительных комплексов при эксплуатации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 9416-83 Уровни строительные. Технические условия
ГОСТ 8.586.1-2005 (ИСО 5167-1:2003) Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования
ГОСТ 8.586.2-2005 (ИСО 5167-2:2003) Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.3-2005 (ИСО 5167-3:2003) Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования
ГОСТ 8.586.4-2005 (ИСО 5167-4:2003) Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики (методы) измерений
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины в соответствии с ГОСТ Р 8.563, ГОСТ 8.586.1, а также следующие термины с соответствующими определениями:
3.1 измерительный комплекс: Совокупность ИТ, СУ, СИ параметров среды и потока, вычислительных устройств, соединительных трубок (линий) и другого вспомогательного и дополнительного оборудования (фильтры, сепараторы, пробоотборники, запорная арматура, устройства подготовки потока, струевыпрямители, блоки питания, барьеры искрозащиты и т.п.), применяемых при измерении расхода и количества среды методом переменного перепада давления.
3.2 контроль сужающих устройств: Процедура проверки технического состояния и геометрических характеристик СУ на соответствие требованиям ГОСТ 8.586.2, ГОСТ 8.586.3 или ГОСТ 8.586.4 в зависимости от типа СУ.
3.3 условно-постоянная величина: Параметр состояния среды или характеристика определенной части измерительного комплекса, значение которого (которой) при расчетах расхода и количества принимают в качестве постоянной величины на определенный интервал времени (например, час, сутки, месяц, год и т.п.).
Примечание - В качестве условно-постоянной величины обычно принимается плотность природного газа при стандартных условиях, компонентный состав газовых смесей, диаметр отверстия диафрагмы, внутренний диаметр ИТ, шероховатость внутренней поверхности ИТ и т.п.
3.4 реконструкция ИК: Изменение количественных и/или качественных параметров ИК, оказывающих влияние на результаты и/или метрологические характеристики измерения расхода и количества среды.
Примечание - Изменение значений условно-постоянных величин в установленных при аттестации пределах не является реконструкцией.
4. Сокращения
В стандарте применены следующие сокращения:
ИК - измерительный комплекс;
ИТ - измерительный трубопровод;
МС - местное сопротивление;
НД - нормативный документ;
СИ - средство измерений;
СУ - сужающее устройство.
5. Общие положения
Аттестацию методики измерений, применяемую в сфере государственного регулирования обеспечения единства измерений, проводят аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.
Аттестацию методики измерений проводят перед вводом ИК в эксплуатацию и после реконструкции. Аттестацию после проведения реконструкции проводят в части, затрагивающей изменяемые компоненты ИК.
6. Процедура аттестации методики измерений
6.1 Проверка участков ИТ
6.1.1 Длины прямых участков ИТ между СУ и МС, а также внутренние диаметры ИТ проверяют один раз перед вводом ИК в эксплуатацию либо после реконструкции ИК, связанной с изменением конфигурации трубопроводов или внутреннего диаметра ИТ.
Длины прямых участков ИТ между СУ и МС должны соответствовать требованиям подраздела 7.2 ГОСТ 8.586.1.
6.1.2 Перед окончанием монтажа ИТ обследуют внутреннюю поверхность трубы. Прямые участки перед СУ и за ним не должны иметь дефектов в виде неровностей, вмятин, неправильно выполненных сварных швов. На участке длиной 2D <1> от сужающего устройства, в месте дефекта, определяют значение внутреннего диаметра ИТ. Если это значение не отличается от среднего внутреннего диаметра ИТ более чем на значение, установленное требованиями 6.4 ГОСТ 8.586.2, ГОСТ 8.586.3 и ГОСТ 8.586.4 для соответствующего типа СУ, то считают, что такой дефект не оказывает значимого влияния.
--------------------------------
<1> D - внутренний диаметр ИТ.
Проверяют отсутствие на внутренней поверхности ИТ на участке 2D перед СУ и 2D за ним уступов.
Если имеется уступ на расстоянии более 2D перед СУ, то его необходимо измерить и проверить на соответствие требованиям 6.4 для соответствующего типа СУ по ГОСТ 8.586.2, ГОСТ 8.586.3.
Проверяют прямолинейность участков ИТ до и после СУ на соответствие требованиям 7.1.3 ГОСТ 8.586.1.
6.1.3 Цилиндричность (округлость) прямого участка ИТ перед СУ на длине 2D определяют по результатам измерений, выполненных для расчета внутреннего диаметра по 6.4, в зависимости от типа СУ по соответствующей части комплекса стандартов - ГОСТ 8.586.2, ГОСТ 8.586.3, ГОСТ 8.586.4. Дополнительно проводят измерения внутреннего диаметра ИТ на расстоянии D и 2D, а для диафрагм с трехрадиусным способом отбора давления - на расстоянии 0,5D и 2D.
Этот участок считают цилиндричным, если выполнены требования 6.4, в зависимости от типа СУ по соответствующей части комплекса стандартов ГОСТ 8.586.2, ГОСТ 8.586.3, ГОСТ 8.586.4.
ИТ между МС считают цилиндричным и прямолинейным, если он кажется таковым при визуальном наблюдении.
6.1.4 Измерения внутреннего диаметра ИТ перед СУ выполняют в соответствии с 6.4 ГОСТ 8.586.2 при применении диафрагм, 6.4 ГОСТ 8.586.3 при применении сопел и 5.2.2 ГОСТ 8.586.4 при применении труб Вентури.
6.1.5 Измерение внутреннего диаметра ИТ после СУ проводят однократно на расстоянии не более 2D от входного торца СУ. Измеренное значение должно соответствовать требованиям, указанным в зависимости от типа СУ, в 6.4.6 ГОСТ 8.586.2, ГОСТ 8.586.3 или 6.4.1.3 ГОСТ 8.586.4.
6.1.6 Определяют шероховатость внутренней поверхности ИТ перед СУ с применением образцов шероховатости поверхности или измерением. Допускается определять шероховатость в соответствии с приложением Д ГОСТ 8.586.1, исходя из визуального анализа состояния внутренней поверхности стенки ИТ.
6.2 Проверка установки СУ
