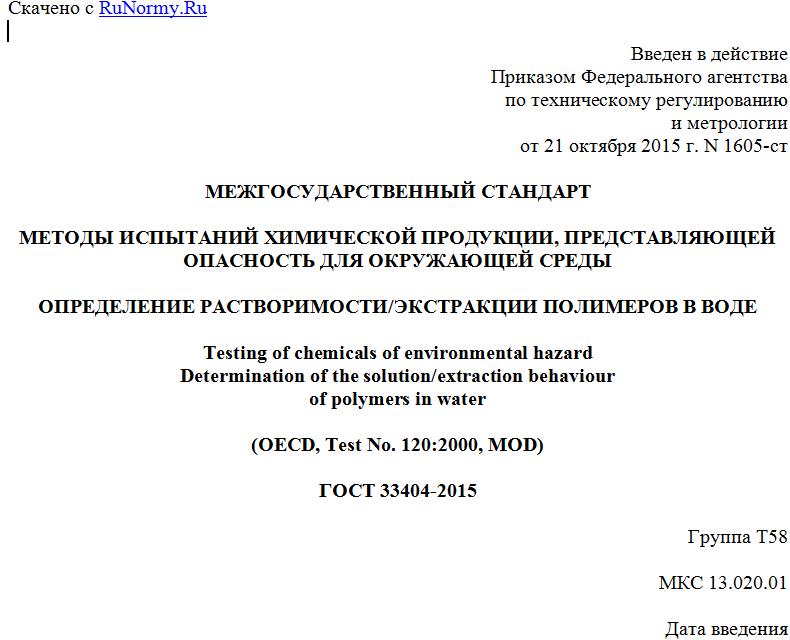

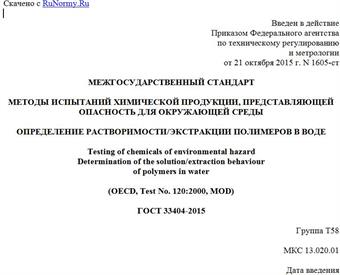

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 октября 2015 г. N 1605-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕТОДЫ ИСПЫТАНИЙ ХИМИЧЕСКОЙ ПРОДУКЦИИ, ПРЕДСТАВЛЯЮЩЕЙ
ОПАСНОСТЬ ДЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ
ОПРЕДЕЛЕНИЕ РАСТВОРИМОСТИ/ЭКСТРАКЦИИ ПОЛИМЕРОВ В ВОДЕ
Testing of chemicals of environmental hazard
Determination of the solution/extraction behaviour
of polymers in water
(OECD, Test No. 120:2000, MOD)
ГОСТ 33404-2015
Группа Т58
МКС 13.020.01
Дата введения
1 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Межгосударственным техническим комитетом по стандартизации 339 "Безопасность сырья, материалов и веществ" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 июля 2015 г. N 78-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2015 г. N 1605-ст межгосударственный стандарт ГОСТ 33404-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному документу OECD, Test No. 120:2000 Solution/extraction behaviour of polymers in water (ОЭСР, Тест N 120:2000 Растворимость/экстракция полимеров в воде) путем изменения структуры. Сравнение структуры международного документа со структурой настоящего стандарта приведено в дополнительном приложении ДА.
Наименование настоящего стандарта изменено относительно наименования международного документа для приведения в соответствие с ГОСТ 1.5 (п. 3.5).
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационных указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения растворимости/экстракции полимеров в воде.
1.2 Метод, представленный в настоящем стандарте, не применим для жидких полимеров и полимеров, которые взаимодействуют с водой в условиях испытания. В тех случаях, когда использование метода невозможно, растворение или экстракцию полимеров можно исследовать с помощью других методов. Для некоторых полимеров, таких как эмульсионные полимеры, перед использованием метода может потребоваться специальная подготовка.
2 Принцип метода
Растворение/экстракцию полимеров в воде определяют с использованием баночного метода [1] с модификациями, описанными ниже.
3 Процедура испытания
3.1 Оборудование
Для проведения испытания используют следующее оборудование:
- устройство для дробления, например, измельчитель для получения частиц известного размера [2];
- аппарат для встряхивания с возможностью контроля температуры;
- система для мембранной фильтрации;
- аналитическое оборудование;
- стандартные сита.
3.2 Подготовка проб
3.2.1 Репрезентативную пробу исследуемого вещества просеивают до размера частиц в пределах от 0,125 до 0,25 мм с использованием соответствующих сит. Для поддержания стабильности пробы или ее измельчения может потребоваться охлаждение. Вещества каучуковой природы измельчают при температуре жидкого азота [2].
3.2.2 Если получить фракцию частиц необходимого размера невозможно, то следует максимально уменьшить размер частиц. Используемый размер частиц необходимо указать в отчете о проведении испытания. Также в отчете о проведении испытания следует указать способ хранения пробы до начала испытания.
4 Процедура испытания
4.1 Проведение испытания
4.1.1 Готовят три навески исследуемого вещества массой 10 г и помещают в отдельные колбы со стеклянными пробками. В каждую колбу добавляют 1000 мл воды. Если использование навески массой 10 г практически невозможно, то используют навеску минимальной возможной массы при соответствующем увеличении количества воды.
Колбы плотно закрывают, затем встряхивают при температуре 20 °C. Для встряхивания используют встряхивающее или перемешивающее устройство, способное функционировать при постоянной температуре. По прошествии 24 ч содержимое каждой колбы центрифугируют, фильтруют и определяют концентрацию полимера в прозрачной водной фазе с использованием подходящего аналитического метода. Если подходящие методы анализа водной фазы отсутствуют, то общую растворимость/экстракцию определяют по сухой массе отфильтрованного или отцентрифугированного осадка.
4.1.2 Как правило, необходимо проведение количественного определения примесей (добавок) и низкомолекулярных веществ. При использовании гравиметрического анализа также проводят контрольное измерение без исследуемого вещества для определения сухого остатка, образование которого является следствием процедуры испытания.
4.1.3 Растворение/экстракцию полимеров определяют при температуре 20 °C и уровнях pH 2 и 9, а также при температуре 37 °C и уровне pH 7. Определение при температуре 37 °C проводят аналогично определению при температуре 20 °C (см. 4.1.1). Необходимые значения pH получают путем добавления соответствующих буферных растворов или растворов кислот или оснований, таких как соляная кислота, уксусная кислота, гидроксид натрия, гидроксид калия ч.д.а. или гидроксид аммония.
4.1.4 В зависимости от используемого метода анализа проводят одно или два испытания. При наличии достаточно избирательных методов прямого анализа полимерного компонента в водной фазе, проводят одно испытание, как описано выше. Когда такие методы отсутствуют и определение растворения/экстракции полимера сводится к непрямому анализу, т.е. определению общего органического углерода (ООУ) в водной фазе, проводят дополнительное испытание. Дополнительное испытание проводят три раза с использованием проб полимера в 10 раз меньших по массе и того же количества воды, какое было использовано в первом измерении (см. 4.1.1).
4.2 Анализ
4.2.1 Проведение испытания с пробами одинаковой массы
4.2.1.1 Для аналитического определения могут быть применены существующие методы прямого анализа полимерных компонентов в водной фазе. В альтернативном случае также могут быть применены непрямые методы анализа растворенных или экстрагированных полимерных компонентов, в частности, определение общего содержания растворенных компонентов с учетом поправки на неполимерные компоненты.
4.2.1.2 Определение общего содержания полимерных компонентов в водной фазе может быть проведено с использованием достаточно чувствительного метода (например, определение общего органического углерода с окислением углерода до CO2 персульфатом или бихроматом калия и последующим инфракрасным или химическим анализом; анализом с помощью атомно-адсорбционной спектрометрии (AAS) или атомно-эмиссионной спектроскопии с индуктивно связанной плазмой (ICR) для кремний- или металлсодержащих полимеров; УФ-поглощением или спектрофлуориметрией для арилсодержащих полимеров; анализом с помощью жидкостной хроматографии с масс-спектрометрией для низкомолекулярных веществ и т.д.) или вакуумным выпариванием водного экстракта до сухого остатка и спектроскопическим (ИК, УФ и т.д.) или AAS/ICP анализом остатка.
4.2.1.3 Если проведение анализа водной фазы невозможно, то полимерный компонент экстрагируют несмешивающимся с водой растворителем (например, растворителем из ряда хлорированных углеводородов). Затем растворитель выпаривают до сухого остатка и проводят спектроскопический (ИК, УФ и т.д.) или AAS/ICP анализ остатка на содержание полимера. Все компоненты, идентифицированные как примеси или добавки, отбрасывают при определении степени растворения/экстракции самого полимера. При относительно больших количествах таких веществ остаток анализируют, например, высокоэффективной жидкостной хроматографией или газовой хроматографией для отделения примесей от присутствующего мономера и связанных с мономером компонентов для определения истинного содержания последних. В некоторых случаях достаточно простого выпаривания органических растворителей досуха и взвешивания сухого остатка.
4.2.2 Проведение испытания с пробами разной массы
4.2.2.1 Все водные экстракты анализируют на содержание общего органического углерода.
4.2.2.2 Проводят гравиметрический анализ нерастворенной/неэкстрагированной части пробы. Если после центрифугирования или фильтрования содержимого каждой колбы остатки полимера оседают на стенках колбы, то колбу промывают фильтратом до полного очищения от всех видимых остатков. Затем фильтрат вновь центрифугируют или фильтруют. Остатки, оставшиеся на фильтре или в центрифужной пробирке, высушивают при температуре 40 °C в вакууме и взвешивают. Высушивание продолжают до достижения постоянной массы.
Для просмотра документа целиком скачайте его >>>
