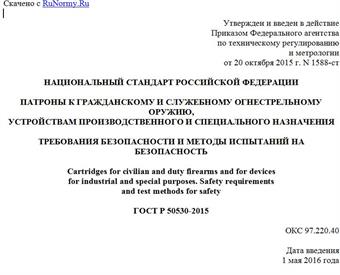

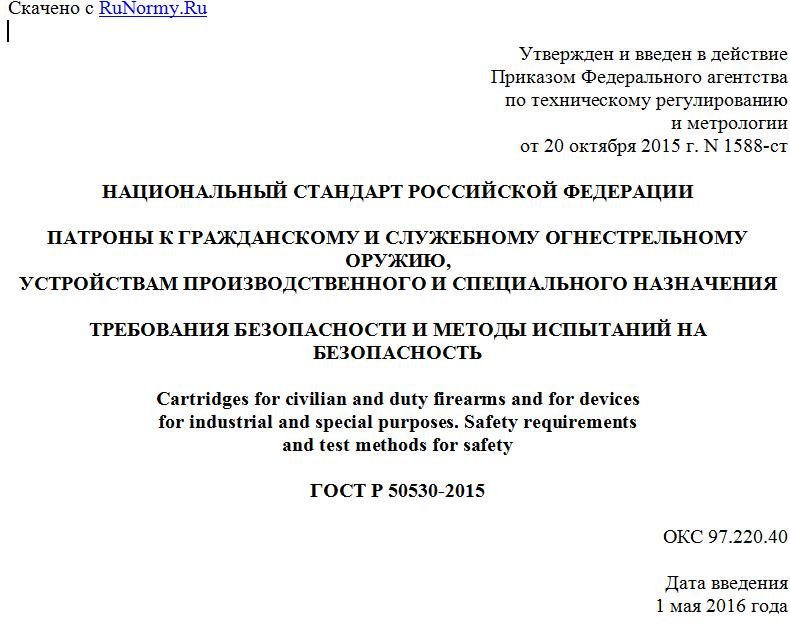

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2015 г. N 1588-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПАТРОНЫ К ГРАЖДАНСКОМУ И СЛУЖЕБНОМУ ОГНЕСТРЕЛЬНОМУ ОРУЖИЮ,
УСТРОЙСТВАМ ПРОИЗВОДСТВЕННОГО И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ НА БЕЗОПАСНОСТЬ
Cartridges for civilian and duty firearms and for devices
for industrial and special purposes. Safety requirements
and test methods for safety
ГОСТ Р 50530-2015
ОКС 97.220.40
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Национальный центр стандартизации и сертификации гражданского и служебного оружия" (АНО "Стандарт-Оружие") и Федеральным бюджетным учреждением "Государственный региональный центр стандартизации, метрологии и испытаний в Удмуртской Республике" (ФБУ "Удмуртский ЦСМ"). Настоящий стандарт разработан на основе решений Постоянной международной комиссии по испытаниям ручного огнестрельного оружия (далее - ПМК) Конвенции о взаимном признании испытательных клейм ручного огнестрельного оружия (заключена в г. Брюсселе 1 июля 1969 г.) <1> - международного договора с участием Российской Федерации
--------------------------------
<1> Оригинальное наименование на французском языке: Convention pour la reconnaissance des des armes a feu portatives et avec annexes I et II, faits Bruxelles le 1er juillet 1969.
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 384 "Служебное и гражданское оружие и патроны к нему"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2015 г. N 1588-ст
4 ВЗАМЕН ГОСТ Р 50530-2010
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на патроны ко всем видам гражданского и служебного оружия (далее - ГСО) и устройствам производственного или специального назначения (далее - устройство), которые для придания движения метаемым элементам, газам, жидкости или твердым веществам или только для создания эффекта детонации воспламеняют заряд, изготовленный из взрывчатых или пиротехнических веществ.
Настоящий стандарт устанавливает требования, выполнение которых обеспечивает безопасность применения патронов, а также методы их испытаний на безопасность.
Требования настоящего стандарта не распространяются на:
- патроны, предназначенные только для ведения боевых действий;
- патроны, изготовленные или повторно снаряженные для личного пользования.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 3779-55 Столбики крешерные медные
ГОСТ 20477-86 Лента полиэтиленовая с липким слоем. Технические условия
ГОСТ 28653-90 Оружие стрелковое. Термины и определения
ГОСТ Р 50460-92 Знак соответствия при обязательной сертификации. Форма, размеры и технические требования
ГОСТ Р 50529-2010 Оружие гражданское и служебное огнестрельное, устройства промышленного и специального назначения. Требования безопасности и методы испытания на безопасность
ГОСТ ISO 2137-2013 Нефтепродукты. Смазки пластичные и петролатум. Определение пенетрации конусом
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 28653, а также следующие термины с соответствующими определениями:
3.1 второй датчик: Датчик для измерения давления в канале ствола, развиваемого патронами центрального боя для оружия с гладким стволом, устанавливаемый в направляющей части канала ствола на расстоянии 162 мм от среза затвора.
3.2 гетерогенная дробь, не содержащая свинец: Дробь, не содержащая свинец, состоящая из частей материала, разделенных поверхностью раздела, которые отличаются друг от друга по составу и свойствам, например композитный материал, состоящий из металлического порошка и связующего.
3.3 гомогенная дробь, не содержащая свинец: Дробь, не содержащая свинец, изготовленная из чистого металла или сплава, химический состав и физические свойства которого во всех частях одинаковы или меняются непрерывно, без скачков, без поверхностей раздела.
3.4 дробь, не содержащая свинец, типа A: Гомогенная дробь, не содержащая свинец, с твердостью не более 40 HV1. Патроны, снаряженные этим типом дроби, контролируются только как патроны со свинцовой дробью.
3.5 дробь, не содержащая свинец, типа B: Гомогенная дробь, не содержащая свинец, с твердостью более 40 HV1, но со средним арифметическим твердости не более 110 HV1 (значения в каждом измерении не более 125 HV1). Патроны, снаряженные этим типом дроби, контролируются как патроны со стальной дробью.
3.6 дробь, не содержащая свинец, типа C: Гетерогенная дробь, не содержащая свинец, с деформацией не более 45%, но не менее деформации стальной дроби того же диаметра. Патроны, снаряженные этим типом дроби, контролируются как патроны со стальной дробью.
3.7 дробь, не содержащая свинец, типа D: Гетерогенная дробь, не содержащая свинец, с деформацией более 45%. Патроны, снаряженные этим типом дроби, контролируются только как патроны со свинцовой дробью.
3.8 зеркальный зазор: Допуск расстояния между геометрическим элементом патронника, на который патрон опирается в своем крайнем продвинутом внутрь патронника положении, и срезом затвора или поверхностью коробки оружия переломной конструкции, на которую опирается донная часть гильзы патрона.
3.9 испытательный патрон: Патрон для испытания ГСО или устройства, предназначенный для подтверждения требованиям прочности.
3.10 мощный патрон: Патрон для оружия с гладким стволом, предназначенный для стрельбы только из соответствующего оружия, которое было подвергнуто усиленному испытанию или испытанию "Стальная дробь".
В том числе, к мощным патронам относятся патроны для оружия с гладким стволом, среднее значение максимального давления которых может превышать:
- 74 МПа для оружия 14 калибра и более,
- 78 МПа для оружия 16 калибра и
- 83 МПа для оружия 20 калибра и менее.
3.11 партия патронов: Совокупность патронов одного типа, состоящих из одинаковых конструктивных элементов, изготовленных серийно и снаряженных или переснаряженных одним изготовителем, а для импортируемых патронов дополнительно - ввезенные одним импортером и поставленные в одно и то же время.
3.12 первичная (основная) упаковка патронов: Закрытая минимальная упаковка патронов, в которую они непосредственно помещены, содержащая необходимую маркировку для их идентификации.
3.13 первый датчик: Датчик для измерения давления в канале ствола, развиваемого патронами центрального боя для оружия с гладким стволом, устанавливаемый в патроннике на расстоянии, указанном в ТРПП.
3.14 тип патрона: Патроны, характеризуемые одним и тем же обозначением, указанным в ТРПП.
3.15 устройство производственного или специального назначения: Устройство, в котором используются взрывчатые или пиротехнические вещества для приведения в движение метаемого элемента.
3.16 усиленное испытание: Испытание стрельбой оружия с гладким стволом, проводимое с целью оценки безопасности при стрельбе мощными патронами.
3.17 эквивалентные средства измерения: Средства измерения, обеспечивающие достоверный результат с погрешностью, не превышающей погрешность измерения средствами, установленными настоящим стандартом.
3.18 эксплуатационный патрон: Патрон, поставляемый для продажи потребителям оружия по прямому применению.
3.19 В настоящем стандарте применены также следующие сокращения:
ОИЛ - официальная испытательная лаборатория, аккредитованная в установленном порядке, включенная в реестр клейм ПМК, взаимопризнаваемых странами - членами ПМК;
ТРПП - таблицы размеров патронов и патронников ПМК.
Примечание - Таблицы размеров патронов и патронников размещены в Интернете на официальном сайте ПМК по адресу:
www.cip-bobp.org/homologation/fr/tdcc_public
В случае выявления несоответствий между версиями на разных языках приоритет отдается версии на французском языке - официальном языке ПМК.
Экспликация надписей на французском языке в ТРПП в соответствии с приложением Б ГОСТ Р 50529-2010.
4. Обозначения
Pmax - допустимое среднее значение максимального давления в соответствии с ТРПП;
PT max - допустимое среднее значение максимального давления в соответствии с ТРПП, измеренное пьезодатчиком;
PCr max - допустимое среднее значение максимального давления в соответствии с ТРПП, измеренное крешером;
Pi - наблюдаемое значение давления;
: среднее арифметическое давления для n измерений;
k i.n - коэффициент толерантности для n измерений;
Sn - стандартное отклонение давления для n измерений.
- среднее арифметическое энергии для n измерений;
Emax - среднее значение энергии метаемого элемента используемого патрона;
EE - среднее значение энергии испытательного патрона;
Pmax (Va) - допустимое значение максимального давления для патронов с гильзой для стреляющих устройств промышленного назначения с дополнительным объемом Va;
