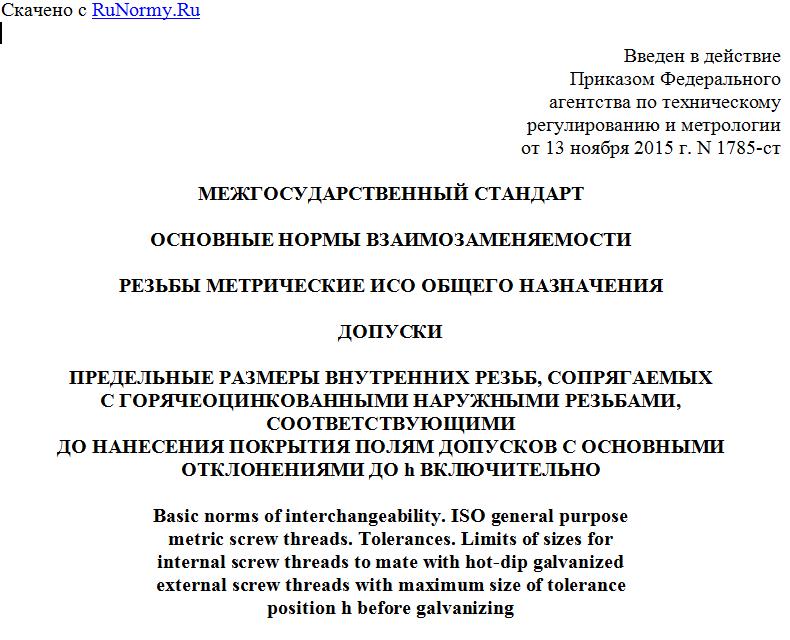

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБЫ МЕТРИЧЕСКИЕ ИСО ОБЩЕГО НАЗНАЧЕНИЯ
ДОПУСКИ
ПРЕДЕЛЬНЫЕ РАЗМЕРЫ ВНУТРЕННИХ РЕЗЬБ, СОПРЯГАЕМЫХ
С ГОРЯЧЕОЦИНКОВАННЫМИ НАРУЖНЫМИ РЕЗЬБАМИ, СООТВЕТСТВУЮЩИМИ
ДО НАНЕСЕНИЯ ПОКРЫТИЯ ПОЛЯМ ДОПУСКОВ С ОСНОВНЫМИ
ОТКЛОНЕНИЯМИ ДО h ВКЛЮЧИТЕЛЬНО
Basic norms of interchangeability. ISO general purpose
metric screw threads. Tolerances. Limits of sizes for
internal screw threads to mate with hot-dip galvanized
external screw threads with maximum size of tolerance
position h before galvanizing
(ISO 965-5:1998,
ISO general purpose metric screw threads - Tolerances - Part
5: Limits of sizes for internal screw threads to mate
with hot-dip galvanized external screw threads with maximum
size of tolerance position h before galvanizing,
IDT)
ГОСТ ISO 965-5-2015
МКС 21.040.10
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерений в машиностроении" (ОАО "НИИизмерения") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 242 "Допуски и средства контроля"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 августа 2015 г. N 79-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1785-ст межгосударственный стандарт ГОСТ ISO 965-5-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 965-5:1998 "Резьбы метрические ИСО общего назначения. Допуски. Часть 5: Предельные размеры внутренних резьб, сопрягаемых с горячеоцинкованными наружными резьбами, соответствующими до нанесения покрытия полям допусков с основными отклонениями до h включительно" ("ISO general purpose metric screw threads - Tolerances - Part 5: Limits of sizes for internal screw threads to mate with hot-dip galvanized external screw threads with maximum size of tolerance position h before galvanizing", IDT).
Международный стандарт разработан Техническим комитетом ИСО/ТК 213 "Размерные и геометрические требования к изделиям и их проверка" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с требованиями ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Международный стандарт ISO 965-5 подготовлен Подкомитетом ПК 2 "Допуски" Технического комитета ИСО/ТК 1 "Резьбы" Международной организации по стандартизации (ИСО).
Международный стандарт ISO 965 состоит из имеющих общий заголовок "Резьбы метрические ИСО общего назначения. Допуски" следующих частей:
- Часть 1: Принципы и основные сведения;
- Часть 2: Предельные размеры резьб для болтов и гаек общего назначения. Средний класс точности;
- Часть 3: Отклонения размеров конструкционных резьб;
- Часть 4: Предельные размеры горячеоцинкованных наружных резьб, сопрягаемых с нарезанными метчиком внутренними резьбами, соответствующими после нанесения покрытия основным отклонениям H и G;
- Часть 5: Предельные размеры внутренних резьб, сопрягаемых с горячеоцинкованными наружными резьбами, соответствующими до нанесения покрытия полям допусков с основными отклонениями до h включительно.
1. Область применения
Настоящий стандарт устанавливает предельные отклонения и предельные размеры для внутреннего, среднего и наружного диаметров внутренних метрических резьб ИСО общего назначения по ISO 262, с основным профилем по ISO 68-1.
Настоящий стандарт распространяется на внутренние резьбы, предназначенные для свинчивания с горячеоцинкованными наружными резьбами, размеры которых до нанесения покрытия соответствуют полям допусков с основными отклонениями d, e, f, g и h.
Предельные размеры резьб рассчитаны на основе значений допусков для 6-го квалитета, указанных в ISO 965-1.
Значения основного отклонения для внутренних резьб с основным отклонением AZ вычислены по формуле:
EIAZ = +(300 + 20P),
где EIAZ - основное отклонение, выраженное в микрометрах;
P - шаг резьбы, выраженный в миллиметрах.
Значения основного отклонения для внутренних резьб с основным отклонением AX вычислены по формуле:
EIAX = +(220P - 20),
где EIAX - основное отклонение, выраженное в микрометрах;
P - шаг резьбы, выраженный в миллиметрах.
Изделия с резьбами, изготовленными в соответствии с приведенными в настоящем стандарте допусками, могут не выдерживать разрушающей нагрузки при испытаниях в соответствии с ISO 898-2 без коррекции других механических свойств.
Внутренние резьбы с допусками, соответствующими настоящему стандарту, не предназначены для применения с наружными резьбами, имеющими допуски согласно ISO 965-4, т.к. такая комбинация будет создавать существенный риск среза ниток резьбы.
Примечание - Внутренние резьбы с классом допуска 6AZ предназначены в основном для свинчивания с наружными резьбами, центрифугированными после горячего цинкования.
Внутренние резьбы с классом допуска 6AX предназначены в основном для свинчивания с горячеоцинкованными нецентрифугированными наружными резьбами с толстым покрытием.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие нормативные документы (применяют только указанное издание ссылочного документа):
ISO 68-1:1998, ISO general purpose screw threads - Basic profile - Part 1: Metric screw threads (Резьбы ИСО общего назначения. Основной профиль. Часть 1. Метрические резьбы)
ISO 262:1998, ISO general purpose metric screw threads - Selected sizes for screw, bolts and nuts (Резьбы метрические ИСО общего назначения. Предпочтительные размеры для винтов, болтов и гаек)
ISO 898-2:1992, Mechanical properties of fasteners - Part 2: Nuts with specified proof load values - Coarse thread (Механические свойства крепежных изделий. Часть 2. Гайки с установленным классом прочности. Крупная резьба)
ISO 965-1:1998, ISO general purpose metric screw threads - Tolerances - Part 1: Principles and basic data (Резьбы ИСО общего назначения. Допуски. Часть 1. Принципы и основные сведения)
ISO 965-4:1998, ISO general purpose metric screw threads - Tolerances - Part 4: Limits of sizes for hot-dip galvanized external screw threads to mate with internal screw threads tapped with tolerance position H or G after galvanizing (Резьбы ИСО общего назначения. Допуски. Часть 4. Предельные размеры горячеоцинкованных наружных резьб, сопрягаемых с нарезанными метчиком внутренними резьбами, соответствующими после нанесения покрытия основным отклонениям H и G)
ISO 5408:1983, Cylindrical screw threads - Vocabulary (Резьбы цилиндрические. Словарь)
3. Термины и определения
