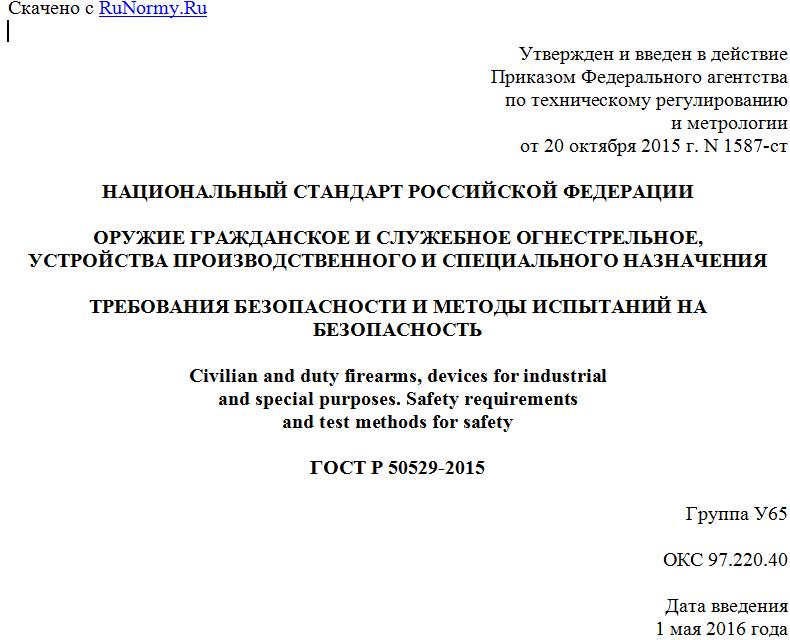

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2015 г. N 1587-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОРУЖИЕ ГРАЖДАНСКОЕ И СЛУЖЕБНОЕ ОГНЕСТРЕЛЬНОЕ,
УСТРОЙСТВА ПРОИЗВОДСТВЕННОГО И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ НА БЕЗОПАСНОСТЬ
Civilian and duty firearms, devices for industrial
and special purposes. Safety requirements
and test methods for safety
ГОСТ Р 50529-2015
Группа У65
ОКС 97.220.40
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Национальный центр стандартизации и сертификации гражданского и служебного оружия" (АНО "Стандарт-Оружие") и Федеральным бюджетным учреждением "Государственный региональный центр стандартизации, метрологии и испытаний в Удмуртской Республике" (ФБУ "Удмуртский ЦСМ"). Настоящий стандарт разработан на основе решений Постоянной международной комиссии по испытаниям ручного огнестрельного оружия (далее - ПМК) Конвенции о взаимном признании испытательных клейм на ручном огнестрельном оружии (заключена в г. Брюсселе 1 июля 1969 г.) <1> - международного договора с участием Российской Федерации
--------------------------------
<1> Оригинальное наименование на французском языке: Convention pour la reconnaissance des des armes a feu portatives et avec annexes I et II, faits Bruxelles le 1er juillet 1969.
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 384 "Служебное и гражданское оружие и патроны к нему"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2015 г. N 1587-ст
4 ВЗАМЕН ГОСТ Р 50529-2010
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на все виды гражданского и служебного оружия и огнестрельные устройства производственного и специального назначения (далее ГСО и устройства).
Требования настоящего стандарта распространяются также на основные части огнестрельного оружия.
Стандарт устанавливает требования, выполнение которых обеспечивают безопасность применения ГСО и устройств, а также методы их испытаний на безопасность
Требования настоящего стандарта не распространяются на боевое оружие.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 263-75 Резина. Метод определения твердости по Шору А
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 28653-90 Оружие стрелковое. Термины и определения
ГОСТ Р 50460-92 Знак соответствия при обязательной сертификации. Форма, размеры и технические требования
ГОСТ Р 50530-2015 Патроны к гражданскому и служебному огнестрельному оружию. Требования безопасности и методы испытания на безопасность
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
В настоящем стандарте применены термины по ГОСТ 28653-90, а также следующие термины с соответствующими определениями:
3.1 безопасность оружия: Совокупность характеристик оружия, его основных частей и механизмов, определяющая состояние оружия, при котором исключается недопустимый риск, связанный с причинением вреда жизни или здоровью участников оборота оружия. Комплексными показателями безопасности оружия являются его прочность и безопасность функционирования;
3.2 безопасность функционирования оружия: Безопасность, обусловленная функционированием механизмов оружия: механизма заряжания в полуавтоматическом оружии, механизма запирания, предохранителя, механизма взведения и ударно-спускового механизма, в соответствии с требованиями безопасности;
3.3 вкладной ствол: Ствол, не имеющий собственного запирающего механизма, предназначенный для установки в имеющийся ствол оружия, для стрельбы патроном, отличающимся от патрона, для которого предназначено данное оружие, который можно установить и извлечь без внесения необратимых изменений в оружие.
3.4 второй датчик: Датчик для измерения давления в канале ствола, развиваемого патронами центрального боя для оружия с гладким стволом, устанавливаемый в направляющей части канала ствола на расстоянии 162 мм от казенного среза ствола.
3.5 высоконагруженная деталь: Часть огнестрельного оружия, испытывающая давление пороховых газов (например: ствол, затвор или затворная рама, ствольная коробка, барабан револьвера, колодка оружия переломной конструкции).
3.6 зеркальный зазор: Допуск расстояния между геометрическим элементом патронника, на который патрон опирается в своем крайне продвинутом внутрь патронника положении, и зеркалом затвора или лбом колодки оружия переломной конструкции.
3.7 знак официального признания: Маркировка, означающая, что тип ГСО или устройства прошел подтверждение соответствия и удовлетворяет требованиям настоящего стандарта.
3.8 испытательное клеймо: Знак, наносимый на ГСО, устройства и высоконагруженные детали, удостоверяющий, что они были подвергнуты индивидуальным испытаниям и соответствуют требованиям настоящего стандарта и требованиям ПМК.
3.9 испытательный патрон: Патрон для испытания ГСО или устройства, предназначенный для подтверждения требованиям прочности.
3.10 мощный патрон: Патрон для оружия с гладким стволом, предназначенный для стрельбы только из соответствующего оружия, которое было подвергнуто усиленному испытанию или испытанию "Стальная дробь".
В том числе, к мощным патронам относятся патроны для оружия с гладким стволом, среднее значение максимального давления которых может превышать:
- 74 МПа для оружия 14 калибра и более,
- 78 МПа для оружия 16 калибра и
- 83 МПа для оружия 20 калибра и менее.
3.11 оружие, заряжаемое дымным порохом: Огнестрельное оружие, которое предназначено для использования в качестве заряда только дымного пороха или заменителя дымного пороха, заряжаемого без капсюля с дульной или казенной части ствола.
3.12 основные части оружия: Ствол, затвор, барабан, рамка, ствольная коробка огнестрельного оружия.
3.13 первый датчик: Датчик для измерения давления в канале ствола, развиваемого патронами центрального боя для оружия с гладким стволом, устанавливаемый в патроннике на расстоянии М, указанном в ТРПП.
3.14 устройство производственного или специального назначения: Устройство, в котором используются взрывчатые или пиротехнические вещества для приведения в движение метаемого элемента.
3.15 усиленное испытание: Испытание стрельбой оружия с гладким стволом, проводимое с целью оценки безопасности при стрельбе мощными патронами;
3.16 эквивалентные средства измерения: Средства измерения, обеспечивающие достоверный результат с погрешностью, не превышающей погрешность измерения средствами, установленными настоящим стандартом.
3.17 эксплуатационный патрон: Патрон, поставляемый для продажи потребителям.
3.18 В настоящем стандарте применены следующие сокращения:
ТРПП - Таблицы размеров патронов и патронников ПМК.
Примечание - Таблицы размеров патронов и патронников (далее - ТРПП) размещены в Интернете на официальном сайте ПМК по адресу:
www.cip-bobp.org/homologation/fr/tdcc_public
ОИЛ - официальная испытательная лаборатория, аккредитованная в установленном порядке, включенная в реестр клейм ПМК, взаимопризнаваемых странами-членами ПМК;
Pmax - среднее значение максимального давления используемого патрона;
PT max - среднее значение максимального давления используемого патрона, измеренное пьезодатчиком;
PCr max - среднее значение максимального давления используемого патрона, измеренное крешером;
PE - среднее значение давления испытательного патрона;
PK - значение максимального давления патрона на 15% большее, чем Pmax, указанное в ТРПП;
Emax - среднее значение энергии метаемого снаряжения используемого патрона;
EE - среднее значение энергии испытательного патрона;
Ve - единичное значение скорости метаемого элемента огнестрельного устройства;
Va - дополнительный объем зарядной камеры устройства;
VE - испытательный объем зарядной камеры устройства;
VS - дополнительный объем зарядной камеры устройства, обеспечивающий давление на 15% большее, чем Pmax, указанное в ТРПП;
P10 - среднее арифметическое значение давления в серии из 10 выстрелов.
4. Требования безопасности
4.1 Требования безопасности, контролируемые при проведении индивидуальных испытаний (испытаний каждого экземпляра) оружия, устройства или высоконагруженной детали
