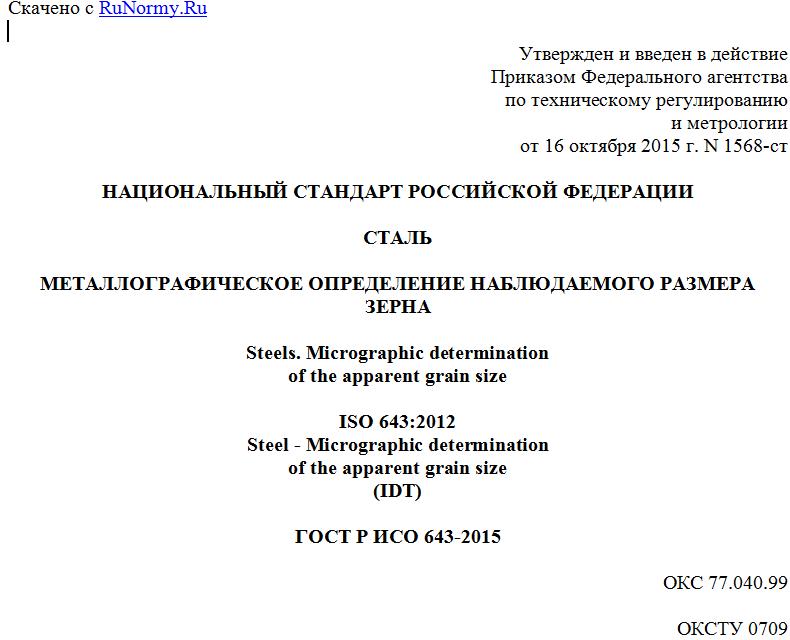

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТАЛЬ
МЕТАЛЛОГРАФИЧЕСКОЕ ОПРЕДЕЛЕНИЕ НАБЛЮДАЕМОГО РАЗМЕРА ЗЕРНА
Steels. Micrographic determination
of the apparent grain size
ISO 643:2012
Steel - Micrographic determination
of the apparent grain size
(IDT)
ГОСТ Р ИСО 643-2015
ОКС 77.040.99
ОКСТУ 0709
Дата введения
1 августа 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральным научно-исследовательским институтом черной металлургии им. И.П. Бардина" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 145 "Методы контроля металлопродукции"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 октября 2015 г. N 1568-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 643:2012 "Сталь. Металлографическое определение наблюдаемого размера зерна" (ISO 643:2012 "Steels - Micrographic determination of the apparent grain size").
Наименование стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов соответствующие национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО 643-2011
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает металлографический метод определения наблюдаемого размера ферритного или аустенитного зерна в сталях. В нем описаны методы выявления границ зерен и оценки среднего размера зерна в образцах с унимодальным распределением размеров зерен. Хотя зерна имеют трехмерную форму, плоскость микрошлифа может пересекать зерно в любой точке от угла зерна до максимального диаметра зерна, создавая таким образом широкий диапазон размеров зерна, наблюдаемых на двухмерной плоскости даже в образце с идеально совпадающими размерами зерен.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3785 Сталь. Обозначения осей испытуемого образца (ISO 3785, Steel - Designation of test piece axes) <1>
--------------------------------
<1> Действует ИСО 3785:2006 "Материалы металлические. Обозначение осей испытательных образцов относительно текстуры изделия".
ИСО 14250 Сталь. Металлографическая оценка дуплексного размера зерна и его распределения (ISO 14250, Steel - Metallographic characterization of duplex grain size and distributions)
ACTM E112 Стандартные методы испытаний для определения среднего размера зерна (ASTM E112, Standard Test Methods for Determining Average Grain Size)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 зерно (grain): Замкнутая полигональная фигура с более или менее криволинейными сторонами, которая может быть выявлена на плоском сечении образца, подготовленном для металлографического исследования.
Зерно подразделяют на два типа:
3.1.1 аустенитное зерно (austenitic grain): Кристалл с гранецентрированной кубической кристаллической структурой, который может содержать или не содержать двойников отжига.
3.1.2 ферритное зерно (ferritic grain): Кристалл с объемноцентрированной кубической кристаллической структурой, который никогда не содержит двойников отжига <2>.
--------------------------------
<2> Размер зерна феррита обычно оценивается для нелегированных сталей с содержанием углерода 0,25% или менее. Если в структуре присутствуют островки перлита, размер которых идентичен размеру зерен феррита, то эти островки также учитывают как ферритные зерна.
3.2 номер зерна (index): Положительное, нулевое или отрицательное значение номера зерна G, которое определяется из среднего числа зерен m, подсчитанных на 1 мм2 площади микрошлифа.
Примечание - По определению G = 1, если m = 16, остальные номера зерен определяют по формуле m = 8 x 2G.
3.3 пересечение зерна N (intercept): Число зерен, пересеченных прямой или криволинейной измерительной линией (см. рисунок 1).
Примечание - Прямые измерительные линии обычно оканчиваются внутри зерна. Такие конечные отрезки прямых линий учитывают как 1/2 пересечения. обозначает среднее значение ряда подсчетов числа зерен, пересеченных измерительной линией, беспорядочно приложенной в различных местах. делится на истинную длину линии LT, измеряемую обычно в миллиметрах, с целью определения числа пересечений зерен на единицу длины измерительной линии .
Подсчет пересечений зерен N для прямой линии на однофазной зеренной структуре, где стрелки указывают 6 пересечений зерен, а цифры 1/2 - два линейных отрезка, оканчивающихся внутри зерен (2 x 1/2 = 1N) и N = 7.
Подсчет пересечений границ P для прямой линии, помещенной на однофазную зеренную структуру, где стрелки указывают 7 пересечений границ и P = 7.
Рисунок 1 - Примеры подсчета пересечений границ P
и пересечений зерен N
3.4 пересечение границы зерна P (intersection): Число точек пересечения границ зерен прямой или криволинейной измерительной линией (см. рисунок 1).
Примечание - обозначает среднее значение ряда подсчетов границ зерен, пересеченных измерительной линией, беспорядочно приложенной в различных местах. делится на истинную длину линии LT, измеряемую обычно в миллиметрах с целью определения числа зерен на единицу длины линии .
4. Обозначения
Использованные обозначения приведены в таблице 1.
Таблица 1
Обозначения
Обозначение Определение Значение
Средняя площадь зерна в квадратных миллиметрах
AF Наблюдаемая площадь образца в квадратных миллиметрах -
Средний диаметр зерна в миллиметрах
D Диаметр окружности на экране из матового стекла микроскопа или на микрофотографии, ограничивающей изображение эталонной поверхности образца 79,8 мм (площадь = 500 мм2)
g Линейное увеличение (выбранное в качестве эталонного) микроскопического изображения Обычно 100x
G Номер зерна -
K Коэффициент перехода от линейного увеличения gx к линейному увеличению 100x
l Средняя длина линейного пересечения, выражаемая обычно в миллиметрах
LT Действительная длина измерительной линии, деленная на увеличение, в миллиметрах -
m Число зерен на квадратном миллиметре поверхности образца для исследованной площади m = 2 n100 (увеличение 100x) m = 2K2ng (увеличение gx)
M Номер ближайшего эталонного изображения стандартной шкалы, когда g не равно 100 -
ng Полное эквивалентное число зерен, подсчитанных на изображении диаметром D (при увеличении gx) -
N1 Число зерен, полностью находящихся внутри окружности диаметром D -
N2 Число зерен, пересеченных окружностью диаметром D -
N100 Полное эквивалентное число зерен, подсчитанных на изображении диаметром D (при увеличении 100x)
Среднее число зерен, пересеченных измерительной линией длиной L -
Среднее число пересечений зерен на единицу длины измерительной линии
Nx Число пересечений зерен на один миллиметр в продольном направлении <a> -
Ny Число пересечений зерен на один миллиметр в поперечном направлении <a> -
Nz Число пересечений зерен на один миллиметр в направлении перпендикулярном к толщине <a> -
Среднее число пересечений границ зерен измерительной линией, беспорядочно приложенной в различных местах -
Среднее число пересечений границ зерен на единицу длины измерительной линии PL = P/LT
<a> Обозначения направлений соответствуют стандарту ИСО 3785.
5. Сущность метода
Размер зерна выявляют путем микроскопического исследования полированного образца, подготовленного соответствующим методом в зависимости от типа стали и требуемой информации.
Примечание - Если в заказе или стандарте на продукцию не указывается метод выявления зерна, то выбор такого метода предоставляется на усмотрение изготовителя.
