"ГОСТ 16774-2015. Межгосударственный стандарт. Трубы медные прямоугольного и квадратного сечений. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

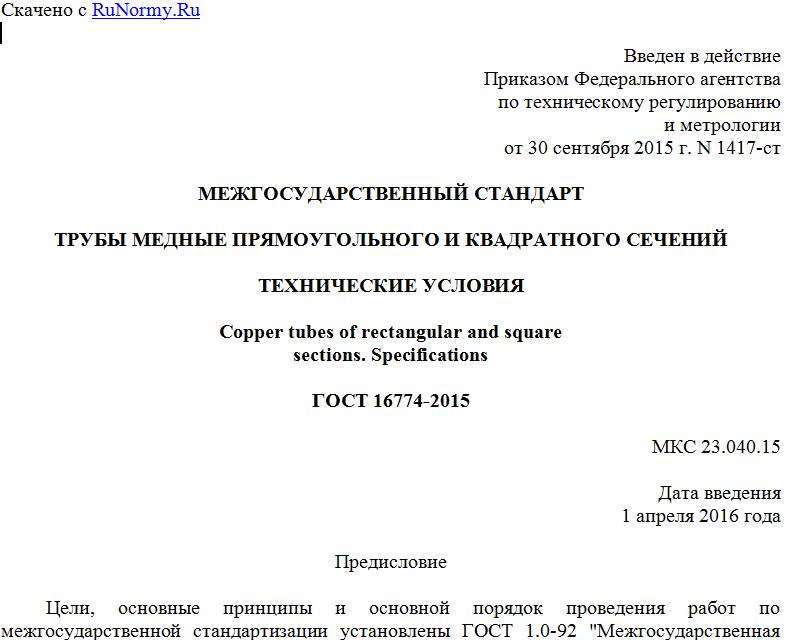

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 сентября 2015 г. N 1417-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ МЕДНЫЕ ПРЯМОУГОЛЬНОГО И КВАДРАТНОГО СЕЧЕНИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Copper tubes of rectangular and square
sections. Specifications

ГОСТ 16774-2015

МКС 23.040.15

Дата введения
1 апреля 2016 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 106 "Цветметпрокат", Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов "Открытое акционерное общество "Институт Цветметобработка" (ОАО "Институт Цветметобработка")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2015 г. N 1417-ст межгосударственный стандарт ГОСТ 16774-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 ВЗАМЕН ГОСТ 16774-78

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на холоднодеформированные медные трубы прямоугольного и квадратного сечений, предназначенные для изготовления проводников обмоток статоров электрических машин с жидкостным охлаждением.
Стандарт устанавливает сортамент, технические требования, правила приемки, методы контроля и испытаний, упаковку, маркировку, транспортирование и хранение труб.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 859-2014 Медь. Марки
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 5151-79 Барабаны деревянные для электрических кабелей и проводов. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7229-76 Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
ГОСТ 8695-75 Трубы. Метод испытания на сплющивание
ГОСТ 9557-87 Поддон плоский деревянный размером 800 x 1200 мм. Технические условия
ГОСТ 9569-2006 Бумага парафинированная. Технические условия
ГОСТ 9717.2-82 Медь. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9717.3-82 Медь. Метод спектрального анализа по оксидным стандартным образцам
ГОСТ 10006-80 (ИСО 6892-84) Трубы металлические. Метод испытания на растяжение
ГОСТ 13938.11-2014 Медь. Метод определения мышьяка
ГОСТ 13938.13-93 Медь. Методы определения кислорода
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15102-75 Контейнер универсальный металлический закрытый номинальной массой брутто 5,0 т. Технические условия
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 21140-88 Тара. Система размеров
ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 31382-2009 Медь. Методы анализа
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 прямоугольная труба: Полое изделие прямоугольное в поперечном сечении, имеющее равномерную номинальную толщину стенки, которое на всех стадиях изготовления имеет непрерывное прямоугольное сечение.
3.2 номинальная толщина стенки: Толщина стенки, указанная в заказе.
3.3 мерная длина: Изделие определенной длины, указанной в заказе, в прямом отрезке или в бухте.
3.4 вмятина: Дефект поверхности в виде произвольно расположенных местных углублений различной величины и формы.
3.5 неплоскостность: Отклонение от плоскостности, при котором поверхность металлопродукции имеет выпуклости и вогнутости в продольном и поперечном сечениях.
3.6 кольцеватость: Дефект в виде периодически повторяющихся выступов и углублений кольцеобразной формы на поверхности полуфабрикатов, имеющих круглое поперечное сечение.
3.7 раковина: Дефект поверхности в виде углубления, имеющий вытянутую или точечную форму.
3.8 расслоение: Дефект поверхности в виде нарушения сплошности металла, ориентированное вдоль направления деформации.
3.9 риска: Дефект поверхности в виде продольного узкого углубления или выступа.
3.10 плена: Дефект поверхности в виде отслоения, чаще всего языкообразной формы, частично соединенного с основным металлом.
3.11 трещина: Дефект в виде локального разрыва металла различной величины, имеющего любое направление.
3.12 царапина: Дефект поверхности, представляющий собой углубление в виде полосы, может быть неправильной формы и произвольного направления.

4. Сортамент

4.1 Форма, геометрические размеры труб и предельные отклонения по размерам должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.



Рисунок 1

Таблица 1

Номинальные размеры и предельные отклонения по размерам труб
толщиной стенки 1,5 мм и менее на барабанах

В миллиметрах

a +/- 0,10 b +/- 0,10 s s1 R
Номин. Пред. откл. при повышенной точности изготовления Пред. откл. при нормальной точности изготовления Номин. Пред. откл. при повышенной точности изготовления Пред. откл. при нормальной точности изготовления
5,0; 4,0 8,0 8,5 8,6 9,0 10 1,0 - +/- 0,10 1,0 - +/- 0,10 0,9 - 1,2
4,5 10,0
5,0 7,4 7,5 8,0 8.5 1,5 +0,05 -0,20 +/- 0,15 1,5 +0,05 -0,20 +/- 0,15
8,5 8,6 1,3 +/- 0,10 +/- 0,13 1,3 +/- 0,10 +/- 0,13
8,6 9,0 9,3 9,5 10,0 11,2 11,6 11,8 12,5 1,5 +0,05 -0,20 +/- 0,15 1,5 +0,05 -0,20 +/- 0,15
5,1 1,3 +/- 0,10 +/- 0,13 1,3 +/- 0,10 +/- 0,13
5,1 5,9 6,0 1,5 +0,05 -0,20 +/- 0,15 1,5 +0,05 -0,20 +/- 0,15
5,9; 6,0 5,9 6,0 1,5 +0,05 -0,20 +/- 0,15 1,5 +0,05 -0,20 +/- 0,15
Примечания 1 Трубы, указанные в настоящей таблице, изготовляют длиной не менее 200 м. 2 На один барабан допускается намотка до трех труб длиной не менее 200 м, сваренных встык.
