Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 декабря 2015 г. N 2122-ст

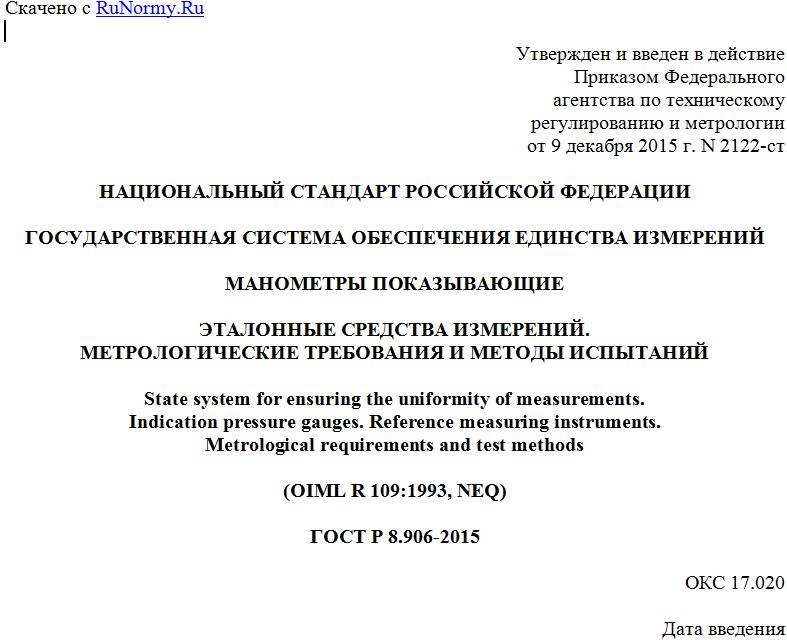

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МАНОМЕТРЫ ПОКАЗЫВАЮЩИЕ
ЭТАЛОННЫЕ СРЕДСТВА ИЗМЕРЕНИЙ.
МЕТРОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
State system for ensuring the uniformity of measurements.
Indication pressure gauges. Reference measuring instruments.
Metrological requirements and test methods
(OIML R 109:1993, NEQ)
ГОСТ Р 8.906-2015
ОКС 17.020
Дата введения
1 августа 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 53 "Основные нормы и правила в области обеспечения единства измерений"
3 Настоящий стандарт разработан с учетом основных нормативных положений международного документа OIML 109:1993 "Манометры и вакуумметры с упругими чувствительными элементами (образцовые манометры)" ["Pressure gauges and vacuum gauges with elastic sensing elements (standard instruments)", NEQ]
4 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2015 г. N 2122-ст
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на деформационные стрелочные и цифровые манометры и вакуумметры - эталоны постоянного избыточного, в том числе отрицательного избыточного (вакуумметрического), давления (далее - манометры) в диапазоне от минус 0,1 до плюс 250 МПа.
Стандарт не распространяется на манометры абсолютного давления, разности давлений (дифманометры), а также на манометры переменного давления.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.802 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления 0 - 250 МПа
ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 8291 Манометры избыточного давления грузопоршневые. Общие технические требования
ГОСТ ИСО/МЭК 17025 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 52931 Манометры контроля и регулирования технологических процессов. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Единицы измерений давления
3.1 Единицей измерений давления в СИ является паскаль (Па), который соответствует ньютону на кв. м (Н/м2).
3.2 Градуировка манометров производится в Па или кратных от них: кПа, МПа и гПа, образуемых в соответствии с СИ.
3.3 Допускается применение внесистемных единиц: бар, кгс/см2, мм рт. ст., мм вод. ст., psi и других. При использовании внесистемных единиц рекомендуется записывать в скобках значения давления в единицах СИ в соответствии с [1].
4 Термины и определения
В настоящем стандарте применены термины по [2], а также следующие термины с соответствующими определениями:
4.1 постоянное давление: Давление, не изменяющееся или плавно изменяющееся во времени со скоростью не более 1% диапазона показаний в секунду.
4.2 переменное давление: Давление, плавно и многократно возрастающее и убывающее по любому периодическому закону со скоростью от 1 до 10% диапазона показаний в секунду.
4.3 нормальное рабочее положение манометра: Положение манометра с отклонением от вертикали не более 5° в любую сторону.
4.4 номинальная функция преобразования: Расчетная зависимость вида:
Pпок = F(Pвх),
где Pпок - показания шкалы или дисплея манометра;
F(Pвх) - номинальная функция преобразования манометра;
Pвх - измеряемое давление на входе манометра в нормальных условиях.
Примечание - В настоящем стандарте рассматривается только линейная номинальная функция преобразования.
4.5 действительная функция преобразования: Экспериментально определенная с помощью эталона реальная зависимость показаний манометра от измеряемого давления.
4.6 диапазон показаний манометра: Область значений шкалы стрелочного манометра, ограниченная начальным и конечным значениями шкалы, или крайние значения показаний дисплея цифрового манометра.
4.7 диапазон измерений манометра: Множество значений давления, которые могут быть измерены данным манометром с указанными показателями точности при определенных условиях.
Примечание - Диапазон показаний и диапазон измерений равны, если метрологические характеристики манометра нормируются во всем диапазоне показаний.
4.8 избыточное давление: Давление, превышающее окружающее давление, которое принимают за опорное.
4.9 отрицательное избыточное (вакуумметрическое) давление: Давление, не превышающее окружающее давление, которое принимают за опорное.
4.10 окружающее давление: Давление среды, окружающей манометр в месте и в момент измерений; может быть равно атмосферному давлению.
4.11 опорное значение величины: Значение величины, которое используют в качестве основы для сопоставления со значениями величин того же рода.
4.12 испытания в целях утверждения типа: Комплекс испытаний, включающих экспериментальное определение количественных и (или) качественных свойств манометров, как результата воздействия на них внешних факторов, проводимых для определения соответствия манометров требованиям действующих нормативных документов и технической документации изготовителя.
Примечание - К манометрам одного типа относятся манометры, имеющие одинаковые назначение, конструкцию, принцип действия и выпускающиеся по одной технической документации и технологии.
4.13 калибровка манометров: Совокупность операций, устанавливающих соотношение между значением величины, полученным с помощью данного манометра, и соответствующим значением величины, определенным с помощью эталона, в целях определения метрологических характеристик этого манометра.
4.14 поверка манометров: Установление официально уполномоченным органом пригодности средств измерений к применению на основании экспериментально определяемых метрологических характеристик и подтверждение их соответствия установленным обязательным требованиям.
4.15 класс точности манометра: Обобщенная характеристика данного типа манометров, как правило, отражающая их уровень точности и выражаемая точностными характеристиками средств измерений.
4.16 погрешность манометра: Разность между показанием манометра и известным опорным (действительным) значением.
4.17 основная погрешность манометра: Погрешность манометра, применяемого в нормальных условиях.
4.18 дополнительная погрешность манометра: Составляющая погрешности манометра, возникающая дополнительно к основной погрешности вследствие отклонения какой-либо из влияющих величин от нормального ее значения или вследствие ее выхода за пределы нормальной области значений.
4.19 систематическая погрешность манометра: Составляющая погрешности манометра, принимаемая за постоянную или закономерно изменяющуюся при повторных измерениях одной и той же величины.
4.20 случайная погрешность манометра: Составляющая погрешности манометра, изменяющаяся случайным образом.
4.21 абсолютная погрешность: Погрешность СИ, выраженная в единицах измеряемой величины.
Примечание - Абсолютная погрешность манометра:
- наибольшее инструментальное смещение ([2] 7.21) или наибольшая разность между средними значениями действительной функции преобразования и значениями номинальной функции преобразования манометра при одном и том же значении давления, выраженная в единицах давления (допускается использовать при испытаниях или калибровке)
- наибольшая разность между измеренным значением и показанием эталона при одном и том же значении давления, выраженная в единицах измеряемой величины (используется, как правило, при испытаниях и при поверке);
4.22 приведенная погрешность манометра: Абсолютная погрешность манометра, выраженная в процентах от нормирующего значения - диапазона показаний манометра.
Примечание - Диапазон показаний для мановакуумметров и тягонапоромеров - сумма модулей диапазонов показаний в области положительного и отрицательного избыточного давления.
4.23 относительная погрешность манометра: Абсолютная погрешность манометра, выраженная в процентах от нормирующего значения - текущего показания манометра.
4.24 комбинированная погрешность манометра: Форма выражения погрешности манометра, содержащая одновременно абсолютную, и/или относительную,
