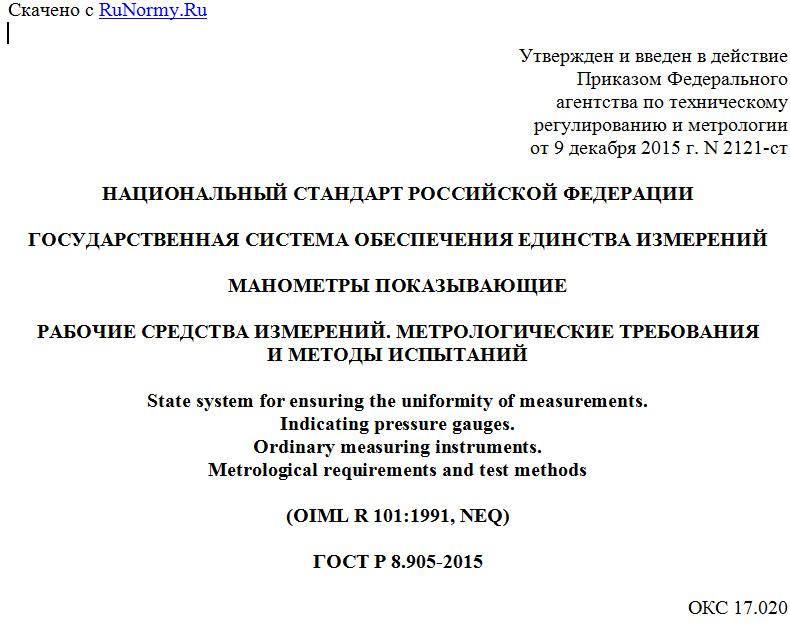

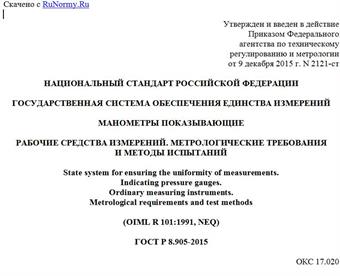

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 декабря 2015 г. N 2121-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МАНОМЕТРЫ ПОКАЗЫВАЮЩИЕ
РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ. МЕТРОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ
State system for ensuring the uniformity of measurements.
Indicating pressure gauges.
Ordinary measuring instruments.
Metrological requirements and test methods
(OIML R 101:1991, NEQ)
ГОСТ Р 8.905-2015
ОКС 17.020
Дата введения
1 августа 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 53 "Основные нормы и правила в области обеспечения единства измерений"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2015 г. N 2121-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного документа МОЗМ Р 101:1991 "Манометры, вакуумметры, мановакуумметры показывающие и записывающие с упругими элементами (рабочие приборы)" [OIML R 101:1991 "Indicating and recording pressure gauges, vacuum gauges and pressure-vacuum gauges with elastic sensing elements (ordinary instruments)", NEQ]
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на деформационные показывающие (стрелочные и цифровые) манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры (далее - манометры), предназначенные для измерений постоянного избыточного давления жидкости, газа и пара, в том числе вакуумметрического (отрицательного избыточного) давления газа.
Настоящий стандарт предназначен для специалистов, разрабатывающих программы испытаний, а также методики поверки и калибровки конкретных средств измерений давления.
Настоящий стандарт не распространяется на эталоны и на самопишущие манометры.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.802 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 8291 Манометры избыточного давления грузопоршневые. Общие технические требования
ГОСТ 14254 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ ИСО/МЭК 17025 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 52931 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р ИСО 5725 Точность (правильность и прецизионность) методов и результатов измерений
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Единицы измерений давления
3.1 Единицей измерений давления в СИ является Паскаль (Па), который соответствует Ньютону на кв. м (Н/м2).
3.2 Градуировка манометров производится в Па или кратных от них: кПа, МПа и гПа, образуемых в соответствии с СИ.
3.3 Допускается применение внесистемных единиц: Бар, кгс/см2, мм рт. ст., мм вод. ст., psi и других. При использовании внесистемных единиц рекомендуется записывать в скобках значения давления в единицах СИ в соответствии с [1].
4 Термины и определения
В настоящем стандарте применены термины по [2], а также следующие термины с соответствующими определениями:
4.1 постоянное давление: Давление, не изменяющееся или плавно изменяющееся во времени со скоростью не более 1% диапазона показаний в секунду.
4.2 переменное давление: Давление, плавно и многократно возрастающее и убывающее по любому периодическому закону со скоростью от 1 до 10% диапазона показаний в секунду.
4.3 нормальное рабочее положение манометра: Положение манометра с отклонением от вертикали не более 5° в любую сторону.
4.4 номинальная функция преобразования: Расчетная зависимость вида:
Pпок = F(Pвх),
где Pпок - показания шкалы или дисплея манометра;
F(Pвх) - номинальная функция преобразования манометра;
Pвх - измеряемое давление на входе манометра в нормальных условиях.
Примечание - В настоящем стандарте рассматривается только линейная номинальная функция преобразования.
4.5 действительная функция преобразования: Экспериментально определенная с помощью эталона реальная зависимость показаний манометра от измеряемого давления.
4.6 диапазон показаний манометра: Область значений шкалы стрелочного манометра, ограниченная начальным и конечным значениями шкалы, или крайние значения показаний дисплея цифрового манометра.
4.7 диапазон измерений манометра: Множество значений давления, которые могут быть измерены данным манометром с указанными показателями точности при определенных условиях.
Примечание - Диапазон показаний и диапазон измерений равны, если метрологические характеристики манометра нормируются во всем диапазоне показаний.
4.8 избыточное давление: Давление, превышающее окружающее давление, которое принимают за опорное.
4.9 отрицательное избыточное (вакуумметрическое) давление: Давление, не превышающее окружающее давление, которое принимают за опорное.
4.10 окружающее давление: Давление среды, окружающей манометр в месте и в момент измерений; может быть равно атмосферному давлению.
4.11 опорное значение величины: Значение величины, которое используют в качестве основы для сопоставления со значениями величин того же рода.
4.12 испытания в целях утверждения типа: Комплекс испытаний, включающих экспериментальное определение количественных и (или) качественных свойств манометров, как результат воздействия на него внешних факторов, проводимых для определения соответствия манометра требованиям действующих нормативных документов и технической документации изготовителя в целях утверждения типа.
Примечание - К манометрам одного типа относятся манометры, имеющие одинаковые: назначение, конструкцию, принцип действия и выпускающиеся по одной технической документации и технологии.
4.13 калибровка манометров: Совокупность операций, устанавливающих соотношение между значением величины, полученным с помощью данного манометра, и соответствующим значением величины, определенным с помощью эталона, с целью определения метрологических характеристик этого манометра.
4.14 поверка манометров: Установление официально уполномоченным органом пригодности средства измерений к применению на основании экспериментально определяемых метрологических характеристик и подтверждения их соответствия установленным обязательным требованиям.
4.15 класс точности манометра: Обобщенная характеристика данного типа манометров, как правило, отражающая их уровень точности и выражаемая точностными характеристиками средств измерений.
4.16 погрешность манометра: Разность между показанием манометра и известным опорным (действительным) значением.
4.17 основная погрешность манометра: Погрешность манометра, применяемого в нормальных условиях.
4.18 дополнительная погрешность манометра: Составляющая погрешности манометра, возникающая дополнительно к основной погрешности вследствие отклонения какой-либо из влияющих величин от нормального ее значения или вследствие ее выхода за пределы нормальной области значений.
4.19 систематическая погрешность манометра: Составляющая погрешности манометра, принимаемая за постоянную или закономерно изменяющуюся при повторных измерениях одной и той же величины.
4.20 случайная погрешность манометра: Составляющая погрешности манометра, изменяющаяся случайным образом
4.21 абсолютная погрешность: Погрешность СИ, выраженная в единицах измеряемой величины.
Примечание - Абсолютная погрешность манометра это:
- наибольшее инструментальное смещение ([2] 7.21) или наибольшая разность между средними значениями действительной функции преобразования и значениями номинальной функции преобразования манометра при одном и том же значении измеряемого давления, выраженная в единицах давления (используется при испытаниях или калибровке);
- наибольшая разность между измеренным значением и показанием эталона при одном и том же значении измеряемой величины, выраженная в единицах давления при поверке.
