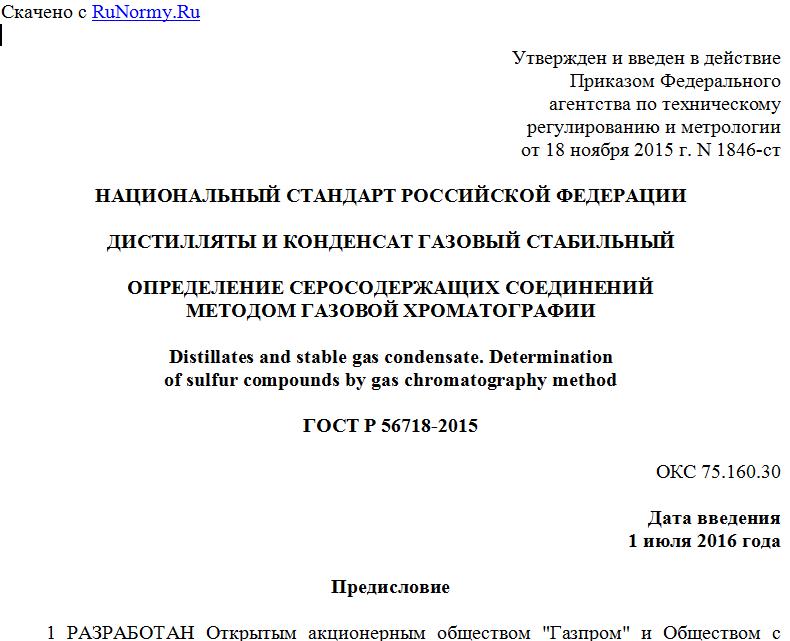

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 ноября 2015 г. N 1846-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДИСТИЛЛЯТЫ И КОНДЕНСАТ ГАЗОВЫЙ СТАБИЛЬНЫЙ
ОПРЕДЕЛЕНИЕ СЕРОСОДЕРЖАЩИХ СОЕДИНЕНИЙ
МЕТОДОМ ГАЗОВОЙ ХРОМАТОГРАФИИ
Distillates and stable gas condensate. Determination
of sulfur compounds by gas chromatography method
ГОСТ Р 56718-2015
ОКС 75.160.30
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Газпром" и Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий" - Газпром ВНИИГАЗ (ООО "Газпром ВНИИГАЗ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2015 г. N 1846-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений стандарта ASTM D 5623-94 (2014) "Стандартный метод определения сернистых соединений в жидких светлых нефтепродуктах методом газовой хроматографии с селективным детектированием серы" (ASTM D 5623-94 (2014) "Standard test method for sulfur compounds in light petroleum liquids by gas chromatography and sulfur selective detection", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает определение массовой доли индивидуальных легко- и среднелетучих серосодержащих соединений (ССС) методом газовой хроматографии. Метод А предназначен для определения массовой доли легко- и среднелетучих ССС в стабильном газовом конденсате (СГК) с использованием пламенно-фотометрического детектора (ПФД). Метод Б предназначен для определения массовой доли легко- и среднелетучих ССС в дистиллятах с температурой кипения не выше 230 °C с использованием хемилюминесцентного детектора (ХЛД).
Метод А также можно использовать для определения сероводорода, серооксида углерода, метил- и этилмеркаптанов в дистиллятах.
Диапазон определения массовой доли индивидуальных ССС - от 0,00010% до 0,5% (метод А) и от 0,00010% до 0,10% (метод Б). При необходимости методы А и Б можно использовать для определения более высоких значений массовой доли ССС в пробах после их разбавления в 2 - 5 раз бессернистым растворителем (например, изооктаном или гексаном).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 2517-2012 Нефть и нефтепродукты. Методы отбора проб
ГОСТ 2603-79 Реактивы. Ацетон. Технические условия
ГОСТ 3022-80 Водород технический. Технические условия
ГОСТ 3900-85 Нефть и нефтепродукты. Методы определения плотности
ГОСТ 4095-75 Изооктан технический. Технические условия
ГОСТ 4328-77 Реактивы. Натрия гидроокись. Технические условия
ГОСТ 4330-76 Реактивы. Кадмий хлористый 2,5-водный. Технические условия
ГОСТ 5789-78 Реактивы. Толуол. Технические условия
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ ISO 7886-1-2011 Шприцы инъекционные однократного применения стерильные. Часть 1. Шприцы для ручного использования
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ 29169-91 (ИСО 648-77) Посуда лабораторная стеклянная. Пипетки с одной отметкой
ГОСТ 29227-91 (ИСО 835-1-81) Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования
ГОСТ 31873-2012 Нефть и нефтепродукты. Методы ручного отбора проб
ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике
ГОСТ Р 50779.42-99 (ИСО 8258-91) Статистические методы. Контрольные карты Шухарта
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
стабильный газовый конденсат: Газовый конденсат, получаемый путем очистки нестабильного газового конденсата от примесей и выделения из него углеводородов C1 - C4, отвечающий требованиям соответствующего нормативного документа. [ГОСТ Р 53521-2009, статья 9]
3.2
дистиллят (газового конденсата): Жидкая углеводородная смесь, получаемая в результате конденсации паров при перегонке газового конденсата при атмосферном или пониженном давлении. [ГОСТ Р 53521-2009, статья 34]
4 Метод измерений
Массовую долю индивидуальных легко- и среднелетучих серосодержащих соединений (ССС) в СГК и дистиллятах определяют методом газовой хроматографии в режиме программирования температуры термостата колонок. После разделения определяемых компонентов на капиллярной колонке их регистрируют с помощью сероселективного детектора. При использовании ПФД (метод А) для вычисления концентрации ССС используют метод абсолютной градуировки по стандартным образцам состава газовых смесей или по градуировочным растворам. При использовании ХЛД (метод Б) вычисление концентрации ССС проводят методом внутреннего стандарта.
5 Условия выполнения измерений
5.1 Измерения проводят при следующих условиях:
- температура окружающей среды - (20 +/- 5) °C;
- относительная влажность окружающей среды - от 30% до 80%;
- атмосферное давление - от 80,0 до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.);
- напряжение переменного тока - ;
- частота переменного тока - (50 +/- 1) Гц;
- отсутствие механических воздействий, внешних электрических и магнитных полей, влияющих на работу аппаратуры;
- отсутствие агрессивных газов и паров.
5.2 Условия выполнения хроматографических измерений - по ГОСТ 26703.
5.3 Монтаж электрических и газовых линий и подготовку аппаратуры к измерениям осуществляют в соответствии с инструкцией изготовителя.
Линии подачи газа-носителя, водорода и воздуха должны быть изготовлены из инертных материалов; предпочтительно из нержавеющей стали.
5.4 При настройке хроматографа для обеспечения надежности результатов определения массовой доли индивидуально определяемых компонентов проверяют разрешение пиков изопропилмеркаптана и н-пропилмеркаптана RАБ по формуле, приведенной в стандарте [1]
(1)
где - значение времени удерживания н-пропилмеркаптана, с;
- значение времени удерживания изопропилмеркаптана, с;
- ширина основания пика н-пропилмеркаптана, с;
- ширина основания пика изопропилмеркаптана, с.
Разрешение двух соседних пиков должно быть не менее 1,0.
6 Отбор проб
Отбор проб СГК и дистиллятов - по ГОСТ 2517, ГОСТ 31873.
7 Метод А. Определение серосодержащих соединений в газовом конденсате с использованием пламенно-фотометрического детектора
7.1 Средства измерений, вспомогательные устройства, материалы, реактивы
7.1.1 Основные средства измерений и материалы
7.1.1.1 Газовый хроматограф, оснащенный:
- блоком управления хроматографом;
- пламенно-фотометрическим детектором, предел детектирования ПФД по сере - не более 1·10-12 г/с;
- испарителем;
