"ГОСТ Р 56720-2015. Национальный стандарт Российской Федерации. Нефтепродукты и конденсат газовый стабильный. Определение фракционного состава методом газовой хроматографии"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

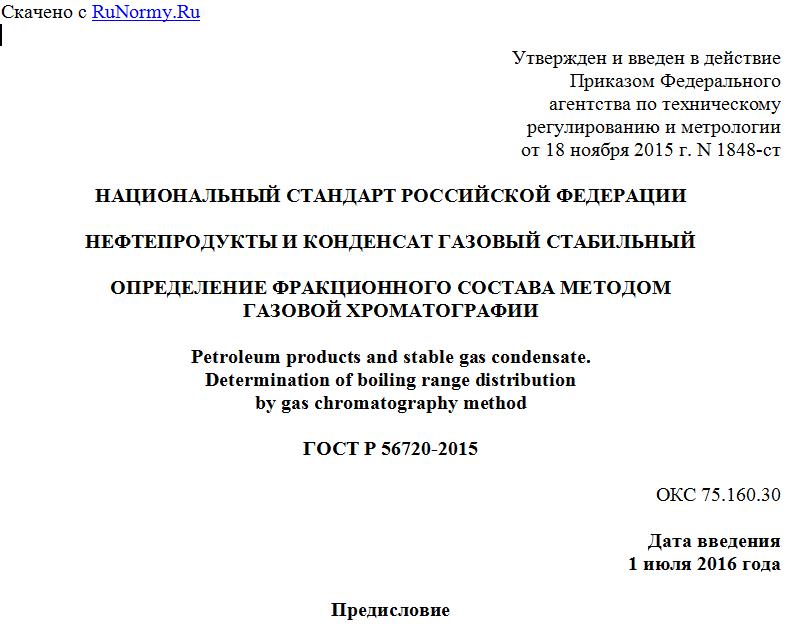

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 ноября 2015 г. N 1848-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

НЕФТЕПРОДУКТЫ И КОНДЕНСАТ ГАЗОВЫЙ СТАБИЛЬНЫЙ

ОПРЕДЕЛЕНИЕ ФРАКЦИОННОГО СОСТАВА МЕТОДОМ
ГАЗОВОЙ ХРОМАТОГРАФИИ

Petroleum products and stable gas condensate.
Determination of boiling range distribution
by gas chromatography method

ГОСТ Р 56720-2015

ОКС 75.160.30

Дата введения
1 июля 2016 года

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом "Газпром" и Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий" - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 31 "Нефтяные топлива и смазочные материалы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2015 г. N 1848-ст
4 В настоящем стандарте учтены основные нормативные положения следующих стандартов:
ИСО 3924:2010 "Нефтепродукты. Определение распределения компонентов по температурам кипения. Метод газовой хроматографии" (ISO 3924:2010 "Petroleum products - Determination of boiling range distribution - Gas chromatography method", NEQ);
ASTM D 2887-15 "Стандартный метод определения распределения фракций нефти по температурам кипения методом газовой хроматографии" (ASTM D 2887-15 "Standard test method for boiling range distribution of petroleum fractions by gas chromatography", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

1.1 Настоящий стандарт устанавливает два метода (А и Б) определения фракционного состава (распределения углеводородных компонентов по температурам кипения) нефтепродуктов и стабильного газового конденсата (СГК) с использованием газовой хроматографии.
1.2 Метод А предназначен для определения фракционного состава нефтепродуктов с температурой кипения в диапазоне от 55 °C до 545 °C.
1.3 Метод Б предназначен для определения индивидуальных углеводородов C1 - C5 и фракционного состава углеводородов C6 - C44 (далее - компонентно-фракционного состава) СГК с учетом нелетучего остатка, выкипающего при температуре выше 545 °C.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2477-2014 Нефть и нефтепродукты. Метод определения содержания воды
ГОСТ 2517-2012 Нефть и нефтепродукты. Методы отбора проб
ГОСТ 3022-80 Водород технический. Технические условия
ГОСТ ISO 7886-1-2011 Шприцы инъекционные однократного применения стерильные. Часть 1. Шприцы для ручного использования
ГОСТ 9293-74 (ИСО 2435-73) Азот газообразный и жидкий. Технические условия
ГОСТ 17323-71 Топливо для двигателей. Метод определения меркаптановой и сероводородной серы потенциометрическим титрованием
ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 17567-81 Хроматография газовая. Термины и определения
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 29169-91 (ИСО 648-77) Посуда лабораторная стеклянная. Пипетки с одной отметкой
ГОСТ 29227-91 (ИСО 835-1-81) Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования
ГОСТ 31873-2012 Нефть и нефтепродукты. Методы ручного отбора проб
ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике
ГОСТ Р 50779.42-99 (ИСО 8258-91) Статистические методы. Контрольные карты Шухарта
ГОСТ Р 50802-95 Нефть. Метод определения сероводорода, метил- и этилмеркаптанов
ГОСТ Р 52501-2005 (ИСО 3696:1987) Вода для лабораторного анализа. Технические условия
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 17567, а также следующие термины с соответствующими определениями.
3.1

стабильный газовый конденсат: Газовый конденсат, получаемый путем очистки нестабильного газового конденсата от примесей и выделения из него углеводородов C1 - C4, отвечающий требованиям соответствующего нормативного документа. [ГОСТ Р 53521-2009, статья 9]
3.2

дистиллят (газового конденсата): Жидкая углеводородная смесь, получаемая в результате конденсации паров при перегонке газового конденсата при атмосферном или пониженном давлении. [ГОСТ Р 53521-2009, статья 34]
3.3 хроматограмма: Графическое представление сигнала газохроматографического детектора как функции времени.
3.4 пик: Участок хроматограммы, соответствующий выходу из колонки одного из компонентов пробы.
3.5 площадь пика: Площадь, ограниченная контуром пика и его основанием.
3.6 ширина пика: Длина отрезка базовой линии, ограниченного двумя касательными, которые проведены через точку перегиба каждой из сторон хроматографического пика.
3.7 скорректированная площадь хроматограммы пробы: Разность площадей хроматограмм пробы и холостого опыта.
3.8 имитированная дистилляция: Метод определения фракционного состава углеводородных проб с использованием газовой хроматографии; для разделения углеводородов в соответствии с их температурами кипения применяют колонку с неполярной неподвижной фазой.
3.9 температура начала кипения TНК: Температура, соответствующая времени удерживания, при котором скорректированная площадь хроматограммы пробы составляет 0,5% ее суммарной площади (или теоретической общей площади на хроматограмме СГК).
3.10 температура конца кипения TКК: Температура, соответствующая времени удерживания, при котором скорректированная площадь хроматограммы пробы составляет 99,5% ее суммарной площади (или теоретической общей площади на хроматограмме СГК).
3.11 метод внутреннего стандарта: Способ вычисления концентраций определяемых компонентов пробы, основанный на добавлении к ней определенного количества известного соединения (внутреннего стандарта), которое регистрируется на хроматограмме в виде хорошо разрешенного пика.
3.12 доля отгона: Массовая доля пробы, выкипающая к определенному значению температуры, в процентах.
3.13 нелетучий остаток: Часть анализируемой пробы, выкипающая при температуре выше 545 °C.
3.14 теоретическая общая площадь хроматограммы T: Площадь хроматограммы, которая была бы получена при элюировании из колонки всей пробы.

4 Сущность методов

4.1 При проведении анализа по методу А пробу нефтепродукта с температурой кипения до 545 °C анализируют на газовом хроматографе с пламенно-ионизационным детектором в режиме программирования температуры термостата колонок. Используют газохроматографическую колонку, обеспечивающую разделение углеводородов в соответствии с их температурами кипения. Для установления зависимости между значениями времен удерживания и температурами кипения углеводородов на этой же колонке хроматографируют смесь углеводородов известного состава, охватывающую диапазон температур кипения компонентов пробы. Полученную зависимость используют для определения фракционного состава пробы с помощью метода внутренней нормализации.
4.2 При проведении анализа по методу Б компонентно-фракционный состав пробы СГК определяют по процедуре, аналогичной приведенной в 4.1, с учетом содержания индивидуальных углеводородов C1 - C5 и нелетучего остатка - тяжелой части пробы, выкипающей при температуре выше 545 °C. Долю нелетучего остатка определяют путем проведения дополнительного анализа пробы с добавлением внутреннего стандарта.

5 Условия выполнения измерений

Измерения проводят при:
- температуре окружающей среды (20 +/- 5) °C;
- относительной влажности окружающей среды от 30% до 80%;
- атмосферном давлении от 80,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- напряжении переменного тока ;
- частоте переменного тока (50 +/- 1) Гц;
- отсутствии механических воздействий, внешних электрических и магнитных полей, влияющих на работу аппаратуры;
- отсутствии агрессивных газов и паров.

6 Отбор проб

Отбор и хранение проб нефтепродуктов и СГК - по ГОСТ 2517 или ГОСТ 31873.

Метод А. Определение фракционного состава нефтепродуктов

7 Средства измерений, вспомогательные устройства, материалы и реактивы
Для просмотра документа целиком скачайте его >>>
