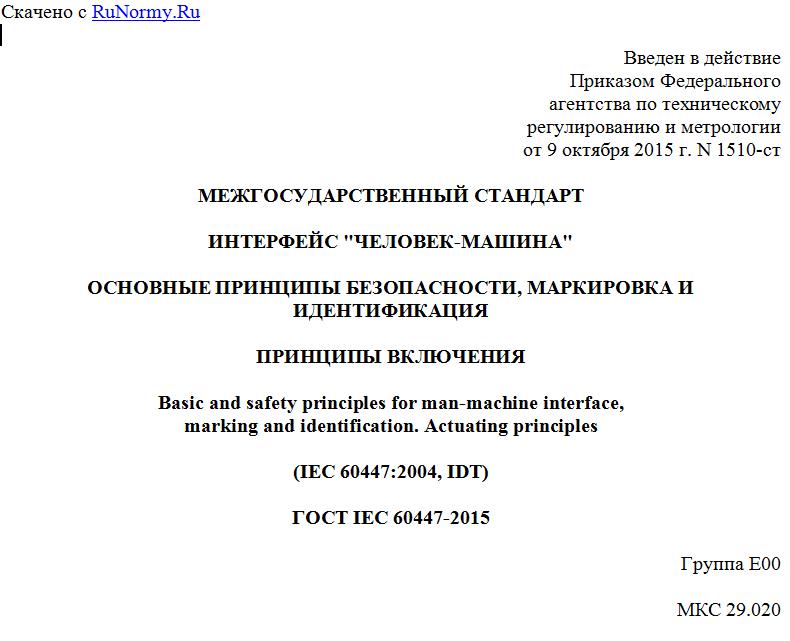

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 октября 2015 г. N 1510-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИНТЕРФЕЙС "ЧЕЛОВЕК-МАШИНА"
ОСНОВНЫЕ ПРИНЦИПЫ БЕЗОПАСНОСТИ, МАРКИРОВКА И ИДЕНТИФИКАЦИЯ
ПРИНЦИПЫ ВКЛЮЧЕНИЯ
Basic and safety principles for man-machine interface,
marking and identification. Actuating principles
(IEC 60447:2004, IDT)
ГОСТ IEC 60447-2015
Группа Е00
МКС 29.020
Дата введения
1 октября 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Евразийским советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2015 г. N 1510-ст межгосударственный стандарт ГОСТ IEC 60447-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60447:2004 Basic and safety principles for man-machine interface, marking and identification - Actuating principles (Интерфейс "человек-машина". Основные принципы безопасности, маркировка и идентификация. Принципы включения).
Международный стандарт разработан техническим комитетом по стандартизации IEC/TC 16 "Основополагающие принципы построения и обеспечения безопасности человеко-машинного интерфейса, маркировки и идентификации".
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В современном оборудовании перемещение управляющего органа в определенном направлении - это только один из многих методов приложения того или иного управляющего воздействия. Помимо этого, в автоматизированном оборудовании широко используются органы управления и устройства ввода данных, скомпонованные в виде функциональных или буквенно-цифровых клавиатур, а также другие средства управления (например, световое перо, сенсорный экран, компьютерная мышь).
Исполнительные механизмы, являющиеся частью человеко-машинного интерфейса, могут отличаться по степени значимости для организации диалогового взаимодействия между оператором и оборудованием или машиной.
Стандартизация особенно важна в тех случаях, когда рассматриваются аспекты обеспечения безопасности (например, в ситуациях, при которых неправильное управляющее воздействие способно привести к повреждению оборудования или когда необходимы частые либо быстрые управляющие воздействия - как при управлении крановым оборудованием или транспортными средствами); еще большую важность стандартизация приобретает в тех случаях, когда существует вероятность управления оборудованием неопытным персоналом.
Подлежат рассмотрению также и эргономические аспекты.
В настоящем стандарте применены следующие шрифтовые выделения:
- требования - светлый;
- термины - полужирный;
- примечания - петит.
1. Область применения
Настоящий стандарт устанавливает общие принципы приведения в действие исполнительных механизмов с ручным управлением, образующих часть человеко-машинного интерфейса электрооборудования, нацеленные на обеспечение:
- повышенной безопасности (например, для персонала, имущества, окружающей среды) путем создания безопасных условий эксплуатации оборудования;
- удобного и своевременного включения исполнительных механизмов в работу.
Эти принципы применимы не только к управлению работой электрического оборудования, машин или предприятия в целом в нормальном режиме функционирования, но и в случае неисправностей или аварийных ситуаций.
Настоящий стандарт предназначен для применения в широком диапазоне ситуаций - от использования простых одиночных органов управления (например, нажимных кнопок) до многочисленных групп исполнительных механизмов, образующих часть большого комплекса электрических и неэлектрических агрегатов или централизованной автоматизированной системы управления технологическими процессами.
Стандартом устанавливаются также связи между функцией органа управления и направлением его действия или местоположением относительно других рабочих органов.
При отсутствии каких-либо конкретных правил настоящий стандарт может применяться также к органам управления, которые приводятся в действие иными частями человеческого тела, чем рука (например, к устройствам с ножным управлением).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 60050(721) International electrotechnical vocabulary; chapter 721: telegraphy, facsimile and data communication (Международный электротехнический словарь (IEV). Глава 721. Телеграфия, факсимильная связь и передача данных)
IEC 60073 Basic and safety principles for man-machine interface, marking and identification - Coding principles for indicators and actuators (Основополагающие принципы и принципы безопасности для интерфейса человек-машина, маркировка и идентификация. Принципы кодирования для индикаторов и пускателей)
IEC Guide 104 The preparation of safety publications and the use of basic safety publications and group safety publications (Подготовка публикаций по безопасности и использование основополагающих и групповых публикаций по безопасности)
ISO/IEC Guide 51 Safety aspects. Guidelines for their inclusion in standards (Аспекты безопасности. Руководящие указания по включению их в стандарты)
3. Термины и определения
В настоящем документе применяются термины и определения, представленные ниже.
3.1 орган управления - исполнительный механизм (actuator): Часть действующей системы, воспринимающая управляющее воздействие со стороны человека.
Примечания
1 Орган управления может иметь форму ручки, рукоятки, нажимной кнопки, кнопки с двойным последовательным нажатием, нажимно-отжимной кнопки, ролика, плунжера, мыши, светового пера, клавиатуры, сенсорного экрана и др.
2 Определение органа управления основывается на термине IEV 441-15-22 и для целей данного стандарта сужено до области ручного управляющего воздействия.
3.1.1 однофункциональный орган управления (monofunction actuator): Один или группа органов управления, которые совместно приводят к получению одного конечного результата (например, вследствие перемещения их в определенном направлении или создания конкретной конфигурации их расположения).
3.1.2 многофункциональный орган управления (multifunction actuator): Один или множество органов управления, которые попеременно приводят к получению разных конечных результатов (например, вследствие перемещения их в определенном направлении или создания конкретной конфигурации их расположения).
3.2 клавиатура (keyboard): Совокупность клавиш (символьных или функциональных), размещенных определенным образом.
3.2.1 цифровая клавиатура (numeric keyboard): Совокупность клавиш, представляющих числа.
3.2.2 буквенно-цифровая клавиатура (alphanumeric keyboard): Совокупность клавиш, представляющих набор символов, например:
- букв латинского алфавита (от A до Z);
- цифр (от 0 до 9);
- непечатаемого знака пробела;
- знаков пунктуации и других графических знаков, если они требуются.
3.2.3 функциональная клавиатура (function keyboard): Совокупность клавиш, представляющих определенное оборудование, машины, функции или команды.
3.3 человеко-машинный интерфейс (man-machine interface (MMI)): Части оборудования, предназначенные для обеспечения прямого взаимодействия между оператором и оборудованием и позволяющие оператору осуществлять управление и контроль за работой оборудования.
Примечание - Такие узлы оборудования могут включать в себя управляемые вручную исполнительные механизмы, индикаторы и экраны.
