Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 октября 2015 г. N 1508-ст

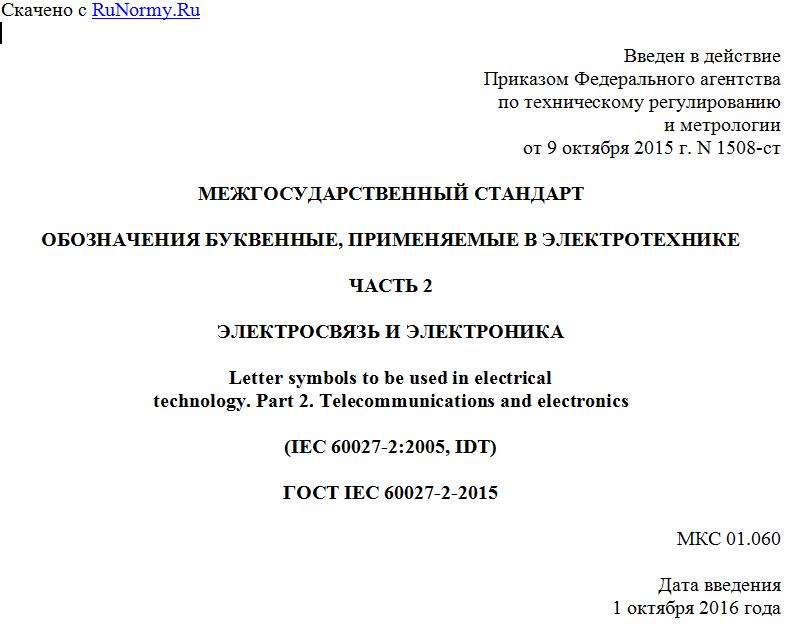

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОЗНАЧЕНИЯ БУКВЕННЫЕ, ПРИМЕНЯЕМЫЕ В ЭЛЕКТРОТЕХНИКЕ
ЧАСТЬ 2
ЭЛЕКТРОСВЯЗЬ И ЭЛЕКТРОНИКА
Letter symbols to be used in electrical
technology. Part 2. Telecommunications and electronics
(IEC 60027-2:2005, IDT)
ГОСТ IEC 60027-2-2015
МКС 01.060
Дата введения
1 октября 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2015 г. N 1508-ст межгосударственный стандарт ГОСТ IEC 60027-2-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60027-2:2005 Letter symbols to be used in electrical technology - Part 2: Telecommunications and electronics (Обозначения буквенные, применяемые в электротехнике. Часть 2. Электросвязь и электроника).
В разделе "Нормативные ссылки" и тексте настоящего стандарта ссылки на международные стандарты актуализированы
Международный стандарт разработан Техническим комитетом по стандартизации IEC/TC 25 "Количественные величины, их единицы измерения и символические обозначения".
Перевод с английского языка (en).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящая часть IEC 60027 применима к телекоммуникационным системам и средствам электроники; в ней определяются наименования и символические обозначения количественных величин и их единиц измерения.
2. Нормативные ссылки
Перечисленные ниже ссылочные документы обязательны для применения данного документа. В случае датированных ссылок действующим является только указанное издание. Применительно к недатированным ссылочным документам применяются их самые последние издания (включая все последующие изменения):
IEC 60027-1:1992 Letter symbols to be used in electrical technology; part 1: general (Обозначения буквенные, применяемые в электротехнике. Часть 1. Общие положения)
IEC 60027-3:2002 Letter symbols to be used in electrical technology - Part 3: Logarithmic and related quantities, and their units (Обозначения буквенные, применяемые в электротехнике. Часть 3. Логарифмические величины и единицы)
IEC 60050-101:1998 International Electrotechnical Vocabulary - Part 101: Mathematics (Международный электротехнический словарь. Глава 101. Математика)
IEC 60050-131:2002 International Electrotechnical Vocabulary. Part 131: Circuit theory (Международный электротехнический словарь. Глава 131. Теория цепей)
IEC 60050-191:1990 International electrotechnical vocabulary; chapter 191: dependability and quality of service (Международный электротехнический словарь. Глава 191: Надежность и качество услуг)
IEC 60050-351:1998 International Electrotechnical Vocabulary - Part 351: Control technology (Международный электротехнический словарь. Глава 351: Автоматическое управление)
IEC 60050-702:1992 International electrotechnical vocabulary; chapter 702: oscillations, signals and related devices (Международный электротехнический словарь. Глава 702: Колебания, сигналы и связанные с ними устройства)
IEC 60050-704:1993 International electrotechnical vocabulary; chapter 704: transmission (Международный электротехнический словарь. Глава 704: Передача)
IEC 60050-705:1995 International Electrotechnical Vocabulary - Chapter 705: Radio wave propagation (Международный электротехнический словарь. Глава 705: Распространение радиоволн)
IEC 60050-712:1992 International electrotechnical vocabulary; chapter 712: antennas (Международный электротехнический словарь. Глава 712: Антенны)
IEC 60050-713:1998 International Electrotechnical Vocabulary - Part 713: Radiocommunications: Transmitters, receivers, networks and operation (Международный электротехнический словарь. Часть 713: Радиосвязь, приемники, передатчики, сети и их режим работы)
IEC 60050-715:1996 International Electrotechnical Vocabulary - Chapter 715: Telecommunications networks, teletraffic and operation (Международный электротехнический словарь. Глава 715: Сети электросвязи, телетрафик и эксплуатация)
IEC 60050-721:1991 International electrotechnical vocabulary; chapter 721: telegraphy, facsimile and data communication (Международный электротехнический словарь. Глава 721: Телеграфия, факсимильная связь и передача данных)
IEC 60050-722:1992 International Electrotechnical Vocabulary: chapter 722: telephony (Международный электротехнический словарь. Глава 722: Телефония)
IEC 60050-723:1997 International Electrotechnical Vocabulary - Chapter 723: Broadcasting: Sound, television, data (Международный электротехнический словарь. Глава 723: Вещание: звуковое, телевизионное, данных)
IEC 60050-725:1994 International Electrotechnical Vocabulary - Chapter 725: Space radiocommunications (Международный электротехнический словарь. Глава 725: Космическая радиосвязь)
IEC 60050-726:1982 International Electrotechnical Vocabulary. Part 726: Chapter 726: Transmission, lines and waveguides (Международный электротехнический словарь. Глава 726: Линии связи и волноводы)
IEC 60050-731:1991 International electrotechnical vocabulary; chapter 731: optical fibre communication (Международный электротехнический словарь. Глава 731: Связь волоконно-оптическая)
IEC 60122-1:2002 Quartz crystal units of assessed quality - Part 1: Generic specification (Кварцевые резонаторы для генераторов. Часть 1. Стандартизованные величины и условия эксплуатации)
IEC 60375:2003 Conventions concerning electric and magnetic circuits (Условные обозначения, касающиеся электрических и магнитных цепей)
IEC 60747 (все части) Semiconductor devices - Discrete devices (Приборы полупроводниковые. Дискретные приборы и интегральные схемы)
IEC 60747-1:1983 Liquid crystal display devices - Part 1-1: Generic - Generic specification (Приборы полупроводниковые. Дискретные приборы и интегральные схемы. Часть 1. Общие положения)
IEC 60748 (все части) Semiconductor devices. Integrated circuits (Приборы полупроводниковые. Интегральные схемы)
IEC 60748-1:2002 Semiconductor devices. Integrated circuits. Part 1: General (Приборы полупроводниковые. Интегральные схемы. Часть 1: Общие положения)
IEC 61703:2001 Mathematical expressions for reliability, availability, maintainability and maintenance support terms (Математические выражения для терминов надежности, готовности, ремонтопригодности и технического обслуживания)
IEC 61931:1998 Fibre optic - Terminology (Оптика волоконная. Терминология)
ISO/IEC 2382-16:1996 Information technology - Vocabulary (Информационные технологии. Словарь. Часть 16. Теория информации)
ISO Guide 31:2000 Reference materials. Contents of certificates (passports) and labels (Стандартные образцы. Содержание сертификатов и этикеток)
ISO 31-11:1992, Quantities and units. Part 11. Mathematical signs and symbols for use in the physical sciences and technology (Величины и единицы измерения. Часть 11. Математические знаки и обозначения, используемые в физике и технических и прикладных науках)
Примечание 1 - В настоящей части IEC 60027 комплексные величины обозначаются подчеркиванием их символов, однако это не означает обязательность именно такого способа представления в приложениях (см. раздел 1.6 в IEC 60027-1).
Примечание 2 - Табличный заголовок "Единицы, согласованные с СИ" охватывает как единицы этой системы, так и другие совместимые с ней единицы: например, бар и непер.
3. Обобщенные (родовые) понятия
3.1. Вводные замечания
Для логарифмических величин, определяемых через логарифм отношения двух величин мощности или напряженности поля, единица "непер" (нп) совместима с системой СИ и представляет собой специальное обозначение "единицы". Однако на практике, как правило, используется дольная единица "децибел" (дБ), образованная от "бела" (Б). Единица "бел" (bel) в приведенной ниже таблице явным образом не представлена (см. IEC 60027-3).
Номер элемента Количественные величины Единицы измерения
Номер элемента в словаре (IEV) Наименование величины Основной символ Резервный символ Комментарии Единицы, совместимые с системой СИ Другие единицы Комментарии
Название Символ Название Символ
101 101-12-02 702-04-01 351-12-16 сигнал (родовой термин) S, s Величина сигнала пропорциональна значению физической величины, о которой он несет информацию, в произвольном масштабе. В рамках настоящего документа символы S1 и S2 используются для обозначения входного и выходного сигналов, соответственно; подходящие нижние индексы см. в IEC 60027-1:1992. При известном типе значения сигнала (например, электрического тока, напряжения, давления и т.п.) используется ассоциируемый с ним символ. Информацию относительно применения заглавных и строчных букв см. в IEC 60027-1:1992, разд. 2.1 Единица измерения зависит от типа физической величины, к которой относится сигнал (электрический ток, напряжение, давление и др.)
102 мощность сигнала Ps Строчная буква "s" (прямой шрифт) используется как индекс, представляющий слово "signal". В теории сигналов термин "мгновенная мощность" условно обозначает квадрат мгновенного значения сигнала, пропорциональный физической силе, если сигнал характеризует напряженность поля (см. IEV 101-14-71, примечание 1) ватт Вт В физической системе мощность сигнала всегда является физической силой
103 уровень сигнала L , где S и Sref - два однотипных сигнала, и сигнал Sref - опорный В реальных условиях подлежит определению основание логарифма
103.1 702-07-04 (абсолютный) уровень мощности LP , где P - мощность, а Pref - опорное значение мощности непер Нп децибел дБ
103.2 702-07-06 абсолютный уровень напряжения LU , где U - напряжение, а Uref - опорное напряжение непер Нп децибел дБ
103.3 702-07-05 relative power level Lr Lr,x = LP,x - LP,0 здесь x относится к точке измерения, а 0 - к точке начала отсчета непер Нп децибел дБ
