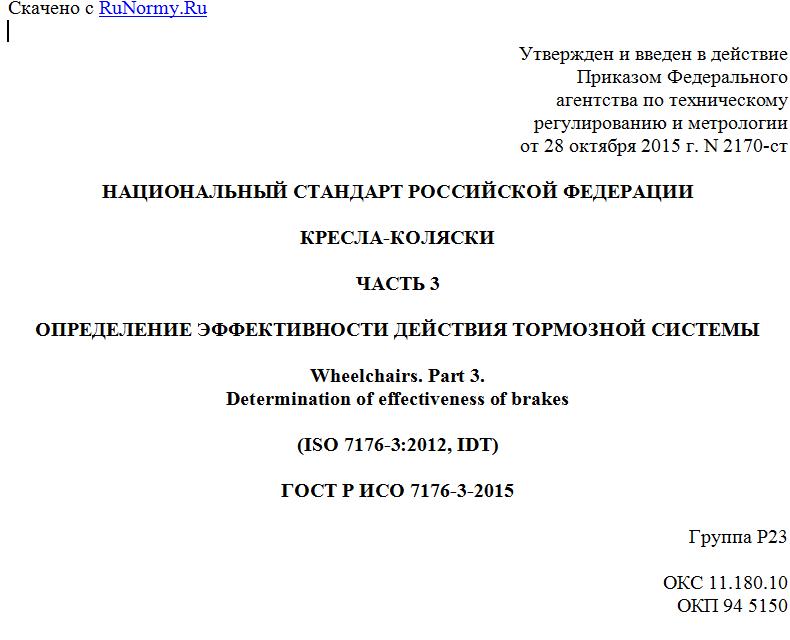

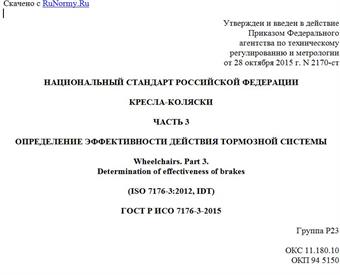

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 октября 2015 г. N 2170-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРЕСЛА-КОЛЯСКИ
ЧАСТЬ 3
ОПРЕДЕЛЕНИЕ ЭФФЕКТИВНОСТИ ДЕЙСТВИЯ ТОРМОЗНОЙ СИСТЕМЫ
Wheelchairs. Part 3.
Determination of effectiveness of brakes
(ISO 7176-3:2012, IDT)
ГОСТ Р ИСО 7176-3-2015
Группа Р23
ОКС 11.180.10
ОКП 94 5150
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Региональной общественной организацией инвалидов "Центр гуманитарных программ" (РОИ "Центр гуманитарных программ") и Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 381 "Технические средства для инвалидов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2015 г. N 2170-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 7176-3:2012 "Кресла-коляски. Часть 3. Определение эффективности действия тормозной системы" (ISO 7176-3:2012 "Wheelchairs - Part 3: Determination of effectiveness of brakes", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО 7176-3-2007
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Предисловие к ИСО 7176-3:2012
ИСО (Международная организация по стандартизации) является всемирной федерацией национальных организаций по стандартизации (комитетов - членов ИСО). Разработку международных стандартов обычно осуществляют Технические комитеты ИСО. Каждый комитет-член, заинтересованный в деятельности, для которой был создан Технический комитет, имеет право быть представленным в этом комитете. Международные правительственные и неправительственные организации, имеющие связи с ИСО, также принимают участие в работах. ИСО тесно взаимодействует с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации электротехники.
Международные стандарты разрабатывают в соответствии с правилами Директив ИСО/МЭК, часть 2.
Основной задачей Технических комитетов является подготовка международных стандартов. Проекты международных стандартов, одобренные Техническим комитетом, направляются членам этого комитета на голосование. Для их публикации в качестве международного стандарта требуется одобрение не менее 75% проголосовавших членов комитета.
Следует обратить внимание на возможность наличия в настоящем стандарте некоторых элементов, которые могут быть объектом патентного права. ИСО не несет ответственности за идентификацию некоторых или всех таких патентных прав.
Международный стандарт ИСО 7176-3 подготовлен техническим комитетом ИСО/ТК 173 "Средства помощи для лиц с ограничениями жизнедеятельности", подкомитет ПК 1 "Кресла-коляски".
Настоящее третье издание аннулирует и заменяет второе издание (ИСО 7176-3:2003), все разделы которого были технически пересмотрены.
ИСО 7176 состоит из следующих частей под общим наименованием "Кресла-коляски":
- часть 1. Определение статической устойчивости;
- часть 2. Определение динамической устойчивости кресел-колясок с электроприводом;
- часть 3. Определение эффективности действия тормозов;
- часть 4. Определение запаса хода кресел-колясок с электроприводом и скутеров в зависимости от расхода энергии;
- часть 5. Определение размеров, массы и площади маневрирования;
- часть 6. Определение максимальной скорости, ускорения и торможения кресел-колясок с электроприводом;
- часть 7. Измерение размеров сиденья и колес;
- часть 8. Требования и методы испытаний на статическую, ударную и усталостную прочность;
- часть 9. Климатические испытания кресел-колясок с электроприводом;
- часть 10. Определение способности кресел-колясок с электроприводом преодолевать препятствия при подъеме;
- часть 11. Испытательные манекены;
- часть 13. Определение коэффициента трения испытательных поверхностей;
- часть 14. Электросистемы и системы управления кресел-колясок с электроприводом и скутеров. Требования и методы испытаний;
- часть 15. Требования к документации и маркировке для обеспечения доступности информации;
- часть 16. Стойкость к возгоранию устройств, поддерживающих положение тела;
- часть 19. Колесные передвижные устройства, используемые в автомобилях в качестве сидений в автомобилях;
- часть 21. Требования и методы испытаний для обеспечения электромагнитной совместимости кресел-колясок с электроприводом и скутеров с зарядными устройствами;
- часть 22. Правила установки;
- часть 25. Батареи и зарядные устройства для кресел-колясок с электроприводом;
- часть 26. Словарь;
- часть 28. Требования и методы испытаний устройств для преодоления лестниц.
Введение
Работа тормозной системы кресла-коляски может быть критична для безопасности. Испытания, определенные в настоящем стандарте, определяют способность кресла-коляски останавливаться безопасным способом на уровне земли и на склоне и определяют способность кресла-коляски оставаться неподвижным при парковке на склоне.
1. Область применения
Настоящий стандарт определяет методы испытания для измерения эффективности действия тормозной системы кресел-колясок с ручным приводом и кресел-колясок с электроприводом, включая скутера, предназначенные для перемещения одного человека с максимальной скоростью, не превышающей 15 км/ч. Стандарт также определяет требования к раскрытию информации изготовителем.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанные издания. Для недатированных ссылок применяют самые последние издания (включая любые изменения и поправки).
ИСО 7176-6 Кресла-коляски. Часть 6. Определение максимальной скорости, ускорения и торможения кресел-колясок с электроприводом (ISO 7176-6, Wheelchairs - Part 6: Determination of maximum speed, acceleration and deceleration of electric wheelchairs)
ИСО 7176-11 Кресла-коляски. Часть 11. Испытательные манекены (ISO 7176-11, Wheelchairs - Part 11: Test dummies)
ИСО 7176-13 Кресла-коляски. Часть 13. Методы испытаний для определения коэффициента трения испытательной поверхности (ISO 7176-13, Wheelchairs - Part 13: Determination of coefficient of friction of test surfaces)
ИСО 7176-15 Кресла-коляски. Часть 15. Требования к информационному описанию, документации и маркировке (ISO 7176-15, Wheelchairs - Part 15: Requirements for information disclosure, documentation and labeling)
ИСО 7176-22 Кресла-коляски. Часть 22. Процедуры установки (ISO 7176-22, Wheelchairs - Part 22: Set-up procedures)
ИСО 7176-26 Кресла-коляски. Часть 26. Словарь (ISO 7176-26, Wheelchairs - Part 26: Vocabulary)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 7176-26, а также следующие термины с соответствующими определениями:
3.1 опрокидывание (tipping): Поворотное движение кресла-коляски, которое происходит, когда вертикальная проекция центра массы кресла-коляски с пользователем смещается наружу многоугольника, соединяющего точки контакта с землей всех работающих колес.
Примечание 1 - Момент, при котором кресло-коляска начинает опрокидываться, достигается, когда силы под всеми поднятыми рабочими колесами становятся равны нулю (т.е. имеется сила, проходящая только через одну сторону многоугольника). Для уточнения см. [1].
3.2 скольжение (sliding): Движение кресла-коляски по испытательной поверхности, когда есть разница в скорости между испытательной поверхностью и поверхностью качения тормозных колес.
4. Принцип
Выполняют ряд операций торможения кресла-коляски и измеряют и наблюдают результирующие реакции кресла-коляски.
5. Оборудование для испытания
5.1 Жесткие, ровные испытательные плоскости и пандус.
5.1.1 Все испытательные плоскости, определенные в этом разделе, должны быть жесткими с коэффициентом трения поверхности, определенным в ИСО 7176-13, и достаточного размера, чтобы проводить испытания. Поверхность должна быть ровной, так что любые две точки на расстоянии 1 м на плоскости должны находиться между двумя воображаемыми горизонтальными плоскостями, разнесенными на расстоянии 5 мм, как показатель плоскостности. Соответствие этому требованию может быть оценено, используя поверочную линейку длиной 1 м.
Примечание - Воображаемые плоскости предназначены для предоставления средства измерения плоскостности испытательной поверхности.
Плоскости и пандусы по 5.1.2 - 5.1.4 могут быть объединены в один или два блока, гарантируя, что требования ровной/наклонной поверхности для каждого
