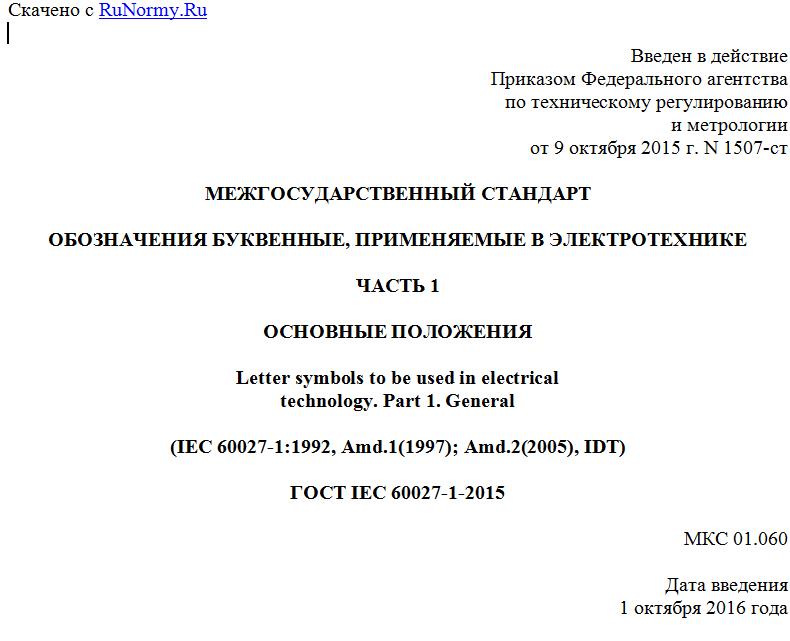

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 октября 2015 г. N 1507-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОЗНАЧЕНИЯ БУКВЕННЫЕ, ПРИМЕНЯЕМЫЕ В ЭЛЕКТРОТЕХНИКЕ
ЧАСТЬ 1
ОСНОВНЫЕ ПОЛОЖЕНИЯ
Letter symbols to be used in electrical
technology. Part 1. General
(IEC 60027-1:1992, Amd.1(1997); Amd.2(2005), IDT)
ГОСТ IEC 60027-1-2015
МКС 01.060
Дата введения
1 октября 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армении
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2015 г. N 1507-ст межгосударственный стандарт ГОСТ IEC 60027-1-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60027-1:1992, Amd.1(1997); Amd.2(2005) Letter symbols to be used in electrical technology - Part 1: General (Обозначения буквенные, применяемые в электротехнике. Часть 1. Основные положения).
Международный стандарт разработан техническим комитетом 25 "Величины, единицы величин и их буквенные обозначения" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
В разделе "Нормативные ссылки" ссылки на международные стандарты актуализированы.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и правок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт был подготовлен Техническим комитетом 25 "Величины, единицы величин и их буквенные обозначения".
Приложения A, B и C, содержащиеся в данном стандарте, являются нормативными, а приложения D, E и F носят информативный характер.
Семейство стандартов IEC 27 состоит из следующих частей, объединенных общим заголовком "Обозначения буквенные, применяемые в электротехнике":
Часть 1: Основные положения
Часть 2: Телекоммуникации и электроника
Часть 3: Логарифмические величины и единицы
Часть 4: Электрические вращающиеся машины
Полную информацию о голосовании по вопросу принятия данного Изменения можно найти в отчете по голосованию, указанному в приведенной выше таблице.
Технический комитет принял решение, согласно которому данное Изменение и соответствующая базовая публикация будут оставаться неизменными вплоть до наступления даты пересмотра, указанной на сайте IEC по адресу: http://webstore.iec.ch в информации, относящейся к конкретной публикации. С наступлением этой даты базовая публикация подлежит:
- переутверждению,
- изъятию из обращения,
- замене пересмотренным изданием или
- изменению.
Раздел 0. Область применения
В настоящей части стандарта IEC 27 приведена информация об основных количественных величинах, их единицах измерения, буквенных обозначениях и математических символах, подлежащих использованию в электротехнике. Здесь же приводятся правила написания и типографского представления соответствующих символов с использованием дополнительных средств разметки (нижних индексов, верхних индексов и др.) обозначений количественных величин.
Нормативные ссылки в настоящем международном стандарте отсутствуют.
Раздел 1. Рекомендации по типографскому представлению обозначений и численных значений
1.1. Обозначения количественных величин
1.1.1. Символы
Обозначения количественных величин <1> - это обычно одиночные буквы латинского или греческого алфавита с надлежащими подстрочными индексами или другими модифицирующими знаками. Такие символы печатаются наклонным шрифтом (независимо от шрифта остального текста).
--------------------------------
<1> См. Приложение E, касающееся наименований количественных величин и единиц измерения.
Точка после символа не ставится, за исключением случаев, когда она требуется по правилам пунктуации (например, в конце предложения).
Примечания
1 Принципы представления физических величин и выражения их значений в Международной системе единиц (СИ) описаны в ISO 31-0, Величины и единицы измерения. Часть 0. Общие принципы.
2 Обозначения для векторных и других не скалярных величин приведены в стандарте ISO 31-11, Величины и единицы измерения. Часть 11. Математические знаки и обозначения, используемые в физике и технических прикладных науках.
3 Иногда в случае комбинаций размерности применяются обозначения, состоящие из двух букв одной из величин (например, число Рейнольдса Re). Если такое двухбуквенное обозначение появляется в выражении произведения как коэффициент, то рекомендуется отделять его от других символов.
4 Стандартизованные обозначения количественных величин и констант, широко используемых в электротехнике, приводятся в таблицах 1, 2, 3, 4 и 5 раздела 3.
1.1.2. Правила печати и применения нижних индексов в электротехнических обозначениях
Когда в рамках определенного контекста различные количественные величины имеют одно и то же буквенное обозначение или когда рассматриваются разные значения или разные применения одной и той же количественной величины, им может придаваться различие с помощью соответствующих подстрочных индексов, при написании которых рекомендуется соблюдать следующие принципы:
- индекс, представляющий символ физической величины печатается курсивным/наклонным шрифтом;
- все другие нижние индексы печатаются прямым шрифтом типа roman.
Примеры:
Нижние индексы, написанные прямым латинским шрифтом Нижние индексы, написанные курсивом
Cg (g: газ) Cp (p: давление)
gn (n: норма) (n: текущий номер)
(r: относительный) (x: текущий номер)
Ek (k: кинетический) gik (i, k: текущие номера)
Xe (e: электрический) px (x: координата x)
T1/2 (1/2: половинная величина) (: длина волны)
Примечания
1 Номера индексов печатаются прямым латинским шрифтом типа roman, однако буквенные индексы представляются курсивным (наклонным) шрифтом.
2 Применительно к правилам использования подстрочных индексов см. также специальные замечания к стандартам ISO 31-6 и ISO 31-10.
3 Стандартизованные подстрочные (нижние) индексы, используемые в электротехнике, приводятся в таблицах 6 и 7 раздела 3.
В большинстве случаев подстрочные индексы должны использоваться в качестве отличительных меток, но иногда для этой цели подходят и некоторые другие способы, как, например, специальные типографские знаки или разные варианты шрифтовой гарнитуры.
В целом ряде случаев разрешается применение разных, но родственных буквенных обозначений.
Примеры:
Нижние индексы:
- плотность магнитного потока в вакууме B0;
- плотность внутреннего магнитного потока Bi,;
- ток в различных проводниках Ia, Ib, Ic и т.д.
- минимальное значение частоты fmin.;
Варианты гарнитуры:
