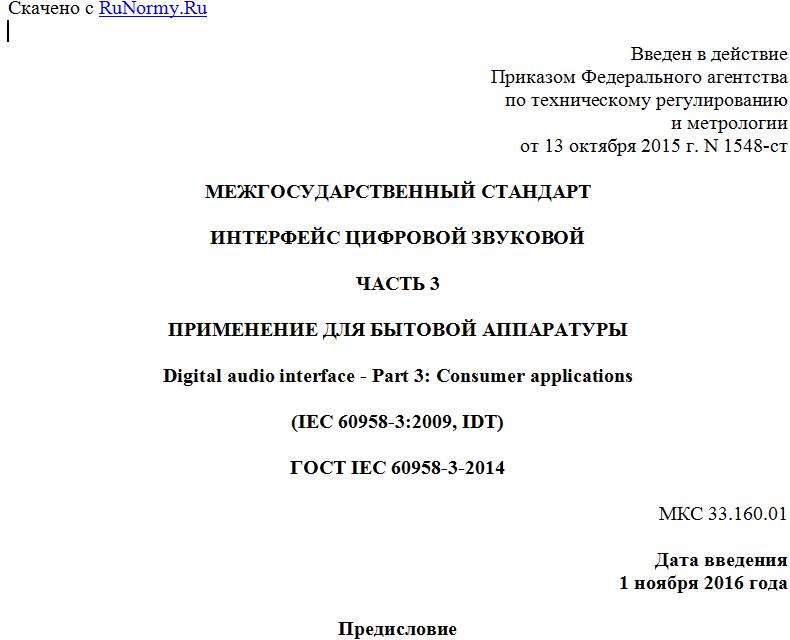

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 октября 2015 г. N 1548-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИНТЕРФЕЙС ЦИФРОВОЙ ЗВУКОВОЙ
ЧАСТЬ 3
ПРИМЕНЕНИЕ ДЛЯ БЫТОВОЙ АППАРАТУРЫ
Digital audio interface - Part 3: Consumer applications
(IEC 60958-3:2009, IDT)
ГОСТ IEC 60958-3-2014
МКС 33.160.01
Дата введения
1 ноября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования "ИСЭП" (АНО "НТЦСЭ "ИСЭП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5.
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 4 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2015 г. N 1548-ст межгосударственный стандарт ГОСТ IEC 60958-3-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60958-3:2009 Digital audio interface - Part 3: Consumer applications (Интерфейс цифровой звуковой. Часть 3. Применение для бытовой аппаратуры).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на интерфейс бытовой аппаратуры, предназначенный для подключения цифровой звуковой аппаратуры, согласно определениям IEC 60958-1.
Примечание - При применении в бытовой аппаратуре цифровой обработки данный интерфейс в основном предназначен для трансляции стереофонических программ с разрешающей способностью до 20 бит на выборку. Возможно также расширение до 24 бит на выборку.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяется только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 60841:1988 Audio recording - PCM encoder/decoder system [Звукозапись. Система кодер/декодер импульсно-кодовой модуляции (PCM)]
IEC 60908:1999 Audio recording - Compact disc digital audio system (Звукозапись. Цифровая звуковая система на компакт-дисках)
IEC 60958-1:2008 Digital audio interface - Part 1: General (Интерфейс цифровой звуковой. Часть 1. Общие положения)
IEC 61119-1:1992 Digital audio tape cassette system (DAT) - Part 1: Dimensions and characteristics (Системы кассетные для цифровой звукозаписи на ленту (DAT). Часть 1. Размеры и характеристики)
IEC 61119-6:1992 Digital audio tape cassette system (DAT) - Part 6: Serial copy management system (Системы кассетные для цифровой звукозаписи на ленту (DAT). Часть 6. Система управления последовательным копированием)
IEEE 1394:2004 IEEE standard for high-performance serial bus bridges (Стандарт IEEE для высокопроизводительной последовательной шины)
ISO/IEC 23003-1 Information technology - MPEG audio technologies - Part 1: MPEG Surround (Информационные технологии. Аудиотехнологии MPEG. Часть 1. Технология MPEG Surround)
3 Термины и определения
В настоящем стандарте применяют термины и определения согласно IEC 60958-1.
4 Формат интерфейса
Применяется формат интерфейса, установленный IEC 60958-1.
Если только в приложениях не оговорено иное, применяются следующие спецификации:
- слово звуковой выборки имеет длину 20 бит на выборку. Вспомогательные биты выборки могут служить для расширения длины слова звуковой выборки. Неиспользуемые биты имеют значение = "0";
- в отсутствие данных пользователя все биты = "0";
- состояние канала идентично для обоих субкадров интерфейса, за исключением номера канала, если он не равен нулю.
5 Состояние канала
5.1 Общие положения
Для каждого из субкадров бит состояния канала транслирует в установленном формате информацию, связанную со звуковым каналом, передаваемым в этом субкадре.
Информация о состоянии канала организована в 192-битные блоки, с разбивкой на 24 байта, с номерами от 0 до 23 (см. таблицу 1). Первый бит каждого слова транслируется в кадре с преамбулой "B".
Отдельные биты блока состояния канала имеют нумерацию от 0 до 191.
Основное назначение задается первым битом (бит 0).
Как указано в IEC 60958-1, для бытового применения цифрового звука, описываемого в этом стандарте, первый бит состояния канала устанавливается в значение "0".
Примечание - Согласно IEC 60958-1 применительно к профессиональной цифровой звуковой аппаратуре этот первый бит состояния канала устанавливается в значение "1".
Дополнительное применение может быть установлено в пределах основных применений.
5.2 Применение
5.2.1 Общий формат состояния канала
Блок состояния канала обеспечивает каждый канал сопроводительной информацией, описываемой в данном пункте и обобщенной в таблице 1.
Таблица 1
Общий формат состояния канала для бытовой аппаратуры
Байт
0 a = "0" b c d Режим
Бит 0 1 2 3 4 5 6 7
1
Бит 8 9 10 11 12 13 14 15
2
Бит 16 17 18 19 20 21 22 23
3
Бит 24 25 26 27 28 29 30 31
4
Бит 32 33 34 35 36 37 38 39
5
Бит 40 41 42 43 44 45 46 47
6
Бит 48 49 50 51 52 53 54 55
7
Бит 56 57 58 59 60 61 62 63
