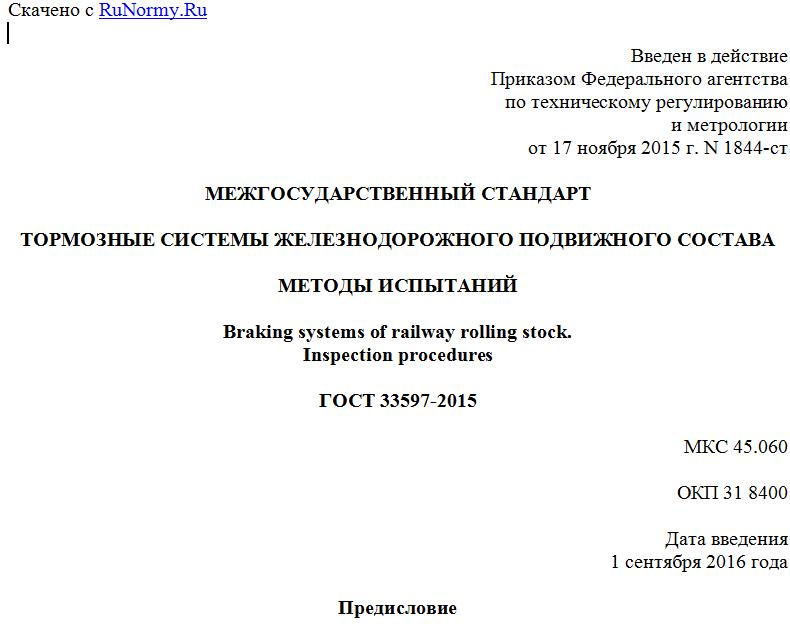

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 17 ноября 2015 г. N 1844-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТОРМОЗНЫЕ СИСТЕМЫ ЖЕЛЕЗНОДОРОЖНОГО ПОДВИЖНОГО СОСТАВА
МЕТОДЫ ИСПЫТАНИЙ
Braking systems of railway rolling stock.
Inspection procedures
ГОСТ 33597-2015
МКС 45.060
ОКП 31 8400
Дата введения
1 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2015 г. N 1844-ст межгосударственный стандарт ГОСТ 33597-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2016 г.
5 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов "О безопасности железнодорожного подвижного состава" и "О безопасности высокоскоростного железнодорожного транспорта"
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает методы контроля тормозных систем локомотивов, моторвагонного подвижного состава, пассажирских и грузовых вагонов локомотивной тяги, а также другого подвижного состава, предназначенного для осуществления перевозок и функционирования инфраструктуры железнодорожного транспорта (далее - железнодорожный подвижной состав).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 31187-2011 Тепловозы магистральные. Общие технические требования
ГОСТ 31666-2014 Дизель-поезда. Общие технические требования
ГОСТ 32880-2014 Тормоз стояночный железнодорожного подвижного состава. Технические условия
ГОСТ 33223-2015 Тормозные системы железнодорожного подвижного состава. Устройства автоматического регулирования давления в силовом пневматическом органе. Требования безопасности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 автоматический тормоз: Тормоз, приводимый в действие при нарушении целостности тормозной магистрали, петли безопасности и (или) при открытии крана экстренного торможения (стоп-крана).
3.2 вагон-лаборатория: Технический вагон пассажирского типа, предназначенный для размещения испытательного оборудования и средств измерений (оборудование для измерения тормозного пути, скорости начала торможения) при проведении ходовых тормозных испытаний единицы железнодорожного подвижного состава.
3.3 ведущий локомотив: Локомотив, предназначенный для тяги опытного сцепа.
3.4 вспомогательный тормоз: Пневматический тормоз ведущего локомотива, приводимый в действие без разрядки тормозной магистрали.
3.5 гидравлический тормоз: Устройство, в котором сила торможения создается при преобразовании кинетической энергии подвижного состава в тепловую энергию рабочей жидкости в гидротрансформаторе.
3.6 дотормаживание: Автоматический процесс замещения электрического (гидравлического) торможения электропневматическим или пневматическим при малых скоростях движения.
3.7 заданная скорость: Скорость движения опытного сцепа при контроле тормозного пути.
3.8 единица железнодорожного подвижного состава: Отдельный объект железнодорожного подвижного состава, к которому относят локомотивы, моторвагонный подвижной состав, пассажирские и грузовые вагоны локомотивной тяги, а также другой подвижной состав, предназначенный для осуществления перевозок и функционирования инфраструктуры железных дорог.
3.9 исполнительный механизм тормозной системы: Часть пневматического или рельсового тормоза, предназначенная для непосредственного выполнения работы по созданию тормозной силы.
3.10 конструкционная скорость: Наибольшая скорость движения, заявленная в технической документации на единицу железнодорожного подвижного состава.
3.11 кран экстренного торможения (стоп-кран): Устройство или комплекс устройств, служащие для выпуска воздуха из тормозной магистрали железнодорожного подвижного состава и приведения в действие автоматических тормозов в случае необходимости экстренной остановки.
3.12 магниторельсовый тормоз: Рельсовый тормоз, создающий тормозное усилие путем трения электромагнитного притяжения тормозного башмака к рельсу.
3.13 метод бросания: Метод определения тормозного пути, при котором экстренные торможения выполняют путем принудительной отцепки испытываемой единицы железнодорожного подвижного состава от опытного сцепа при его движении с заданной скоростью.
3.14 метод непосредственного торможения: Метод определения тормозного пути самоходных единиц железнодорожного подвижного состава, при котором набор заданной скорости и экстренное торможение производят без использования опытного сцепа.
3.15 метод последовательных торможений: Метод определения тормозного пути, при котором последовательно осуществляют экстренные торможения опытного сцепа с испытываемой единицей железнодорожного подвижного состава и без нее.
3.16 опытный сцеп: Поезд, составленный из ведущего локомотива, вагона-лаборатории, испытываемой единицы железнодорожного подвижного состава и предназначенный для проведения ходовых тормозных испытаний.
Примечание - Допускается составлять опытный сцеп без вагона-лаборатории. При этом функции вагона-лаборатории (принудительной отцепки и фиксирования момента начала торможения) должны быть возложены на ведущий локомотив.
3.17 орган управления тормозами: Краны машиниста, контроллеры управления тормозами, стоп-краны.
3.18 петля безопасности: Электрический канал управления тормозной системой поезда (электрическая цепь), при разрыве которого (снятие напряжения) происходит экстренное торможение.
3.19 пневматический тормоз: Тормоз единицы железнодорожного подвижного состава с пневматическим управлением и пневматическим исполнительным механизмом.
3.20 раствор: Жидкость, наносимая на поверхность рельсов для снижения коэффициента сцепления.
3.21 расчетная сила нажатия тормозных колодок на ось: Показатель, характеризующий тормозную эффективность единицы подвижного состава и используемый для расчета обеспеченности железнодорожного подвижного состава в эксплуатации.
Примечание - Расчетная сила нажатия должна быть приведена к чугунным тормозным колодкам.
3.22 рельсовый тормоз: Вид исполнительного тормозного механизма, в котором сила торможения создается в результате непосредственного контакта тормозного башмака, размещенного на единице железнодорожного подвижного состава, с рельсом.
3.23 стационарные тормозные испытания: Тормозные испытания, проводимые в статическом состоянии единицы железнодорожного подвижного состава.
3.24 тормозные испытания: Испытания по проверке требований безопасности, предъявляемых к тормозным системам единиц железнодорожного подвижного состава.
3.25 тормозной путь: Расстояние, проходимое единицей железнодорожного подвижного состава или поездом при выполнении экстренного торможения за время от момента воздействия на органы управления тормозами до полной остановки.
3.26 тормозной цилиндр: Силовой орган тормозной системы, предназначенный для преобразования энергии рабочего тела в механическую энергию поршня,
