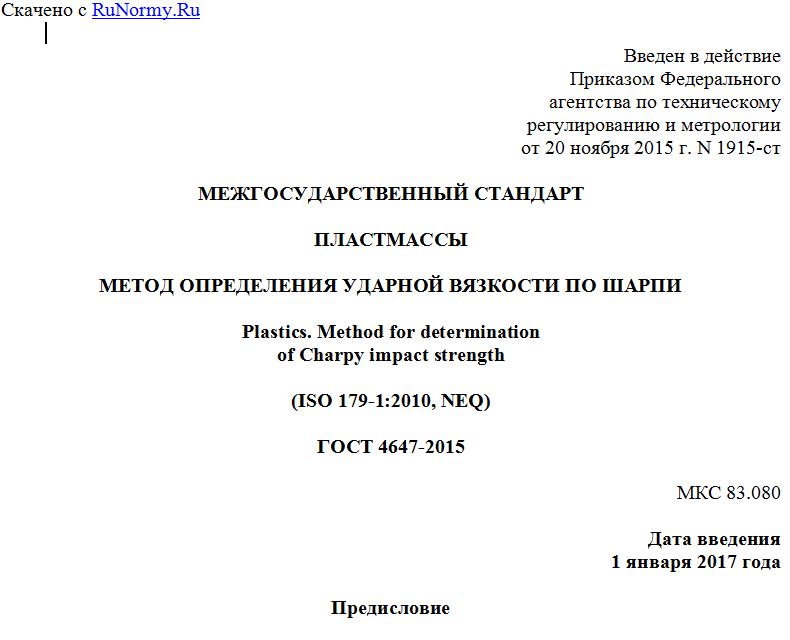

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2015 г. N 1915-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТМАССЫ
МЕТОД ОПРЕДЕЛЕНИЯ УДАРНОЙ ВЯЗКОСТИ ПО ШАРПИ
Plastics. Method for determination
of Charpy impact strength
(ISO 179-1:2010, NEQ)
ГОСТ 4647-2015
МКС 83.080
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") совместно с Открытым акционерным обществом "НПО Стеклопластик"; Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" и Открытым акционерным обществом "Институт пластмасс имени Г.С. Петрова" при участии Объединения юридических лиц "Союз производителей композитов" на основе аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 230 "Пластмассы, полимерные материалы и методы их испытаний"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1915-ст межгосударственный стандарт ГОСТ 4647-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт соответствует международному стандарту ISO 179-1:2010 Пластмассы. Определение ударной вязкости по Шарпи. Часть 1. Неинструментальный метод испытания на удар (Plastics - Determination of Charpy impact properties - Part 1: Non-instrumented impact test), NEQ.
6 ВЗАМЕН ГОСТ 4647-80
7 ПЕРЕИЗДАНИЕ. Июль 2017 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт распространяется на пластмассы и устанавливает метод определения ударной вязкости по Шарпи на образцах с надрезом и без надреза.
Данный метод применяют для оценки поведения образцов для испытания, предусмотренных настоящим стандартом, под действием ударных напряжений и для оценки хрупкости или вязкости образцов в пределах, установленных условиями испытания.
1.2 Ударную вязкость по Шарпи определяют для следующих материалов:
- жестких термопластов для литья и экструзии, включая наполненные и упрочненные композиции;
- жестких листов из термопластов и реактопластов;
- жестких формовочных реактопластов, включая наполненные и упрочненные композиции и слоистые пластики;
- термо- и реактопластов, упрочненных волокном, включая материалы с однонаправленными или разнонаправленными упрочняющими компонентами, такими как маты, ткани, стеклянные ткани из ровинга, рубленые комплексные нити с комбинированными и гибридными упрочняющими компонентами, ровинги и дробленые волокна);
- листов из предварительно пропитанных материалов (препреги), включая наполненные и упрочненные композиции;
- термотропных жидкокристаллических полимеров;
- ячеистых пластмасс.
1.3 Настоящий стандарт предусматривает использование образцов для испытания, которые могут быть изготовлены методами прессования, литья под давлением или экструзии, механической обработкой из готовых изделий, полуфабрикатов, слоистых пластиков и листов, полученных экструзией или литьем.
1.4 В настоящем стандарте установлены рекомендуемые размеры образца для испытания. Испытания, проведенные на образцах разных размеров или с разными надрезами или на образцах, изготовленных при разных условиях, например на образцах специально изготовленных и полученных из готовых изделий, могут дать несопоставимые результаты. Другие факторы, такие как энергия маятника, скорость нанесения удара и условия кондиционирования образцов, также влияют на результаты испытания.
1.5 Результаты испытаний используют для контроля качества пластмасс и готовых изделий из пластмасс, для сравнения свойств пластмасс, а также при проведении исследовательских работ (см. раздел 10).
1.6 Данный метод не рекомендуется применять для конструкторских расчетов.
Более полную информацию о поведении материала можно получить, испытывая его при различных температурах, скоростях удара маятника, путем изменения радиуса надреза (см. раздел 10) и/или толщины образца, а также испытывая образцы, изготовленные в различных условиях.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 10708-82 Копры маятниковые. Технические условия
ГОСТ 12015-66 Пластмассы. Изготовление образцов для испытания из реактопластов. Общие требования
ГОСТ 12019-66 Пластмассы. Изготовление образцов для испытания из термопластов. Общие требования
ГОСТ 12423-2013 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)
ГОСТ 14359-69 Пластмассы. Методы механических испытаний. Общие требования
ГОСТ 26277-84 Пластмассы. Общие требования к изготовлению образцов способом механической обработки
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 ударная вязкость по Шарпи образца без надреза аn, кДж/м2: Энергия удара, поглощенная при разрушении испытуемого образца без надреза, отнесенная к площади первоначального поперечного сечения образца.
Примечание - При проведении научно-исследовательских работ (см. раздел 10) этот показатель обозначают acU.
3.2 ударная вязкость по Шарпи образца с надрезом аk, кДж/м2: Энергия удара, поглощенная при разрушении испытуемого образца с надрезом, отнесенная к площади первоначального поперечного сечения образца под надрезом.
Примечание - При проведении научно-исследовательских работ этот показатель обозначают acN, N обозначает тип надреза A, B или C (см. раздел 10).
3.3 удар в ребро (параллельно ширине образца) e: Направление удара параллельно размеру b, с ударом по узкой продольной поверхности образца h x l (см. рисунки 1 и 3).
3.4 удар плашмя (параллельно толщине образца) f: Направление удара параллельно размеру h, с ударом по широкой продольной поверхности образца b x l (см. рисунки 2 и 3).
3.5 перпендикулярный удар n: Направление удара перпендикулярно к плоскости упрочняющего материала (ориентации слоев) (см. рисунок 3).
Примечание - Используют для слоистых упрочненных пластмасс.
3.6 параллельный удар p: Направление удара параллельно плоскости упрочняющего материала (см. рисунок 3).
3.7 сопротивление удару по Шарпи a: Качественный результат испытания на удар образца без надреза, определяемый в случае, когда образец не разрушается, а проскальзывает между опорами в соответствии с 8.8.
1 - направление удара
Рисунок 1 - Удар по Шарпи в ребро e образца с надрезом
1 - направление удара
