Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 января 2016 г. N 8-ст

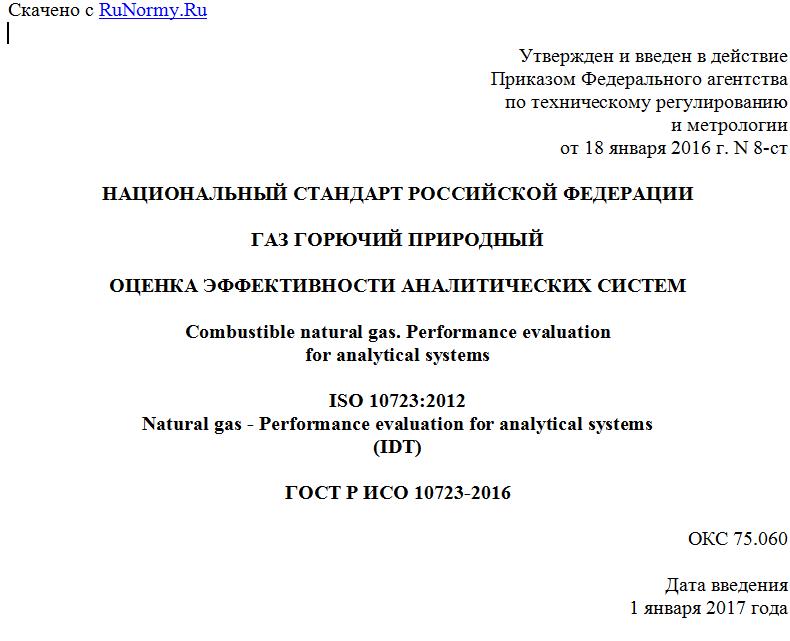

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗ ГОРЮЧИЙ ПРИРОДНЫЙ
ОЦЕНКА ЭФФЕКТИВНОСТИ АНАЛИТИЧЕСКИХ СИСТЕМ
Combustible natural gas. Performance evaluation
for analytical systems
ISO 10723:2012
Natural gas - Performance evaluation for analytical systems
(IDT)
ГОСТ Р ИСО 10723-2016
ОКС 75.060
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 января 2016 г. N 8-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10723:2012 "Природный газ. Оценка эффективности аналитических систем" (ISO 10723:2012 "Natural gas - Performance evaluation for analytical systems"), включая техническую поправку Cor.1:1998.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru)
Введение
Настоящий стандарт описывает метод оценки эффективности аналитических систем, предназначенных для анализа газа горючего природного. Газ горючий природный, как предполагается, состоит преимущественно из метана и содержит другие насыщенные углеводороды и негорючие компоненты.
Оценка эффективности аналитических систем не распространяется на оборудование и/или методологию анализа, но описывает методики испытаний, которые могут быть применены к выбранной аналитической системе, включая метод, оборудование и отбор пробы.
Настоящий стандарт содержит справочное приложение (приложение A), в котором содержится пример потоковой газохроматографической системы, характеризующейся, как предполагается, прямолинейной зависимостью отношения отклика к концентрации для всех компонентов, проходящей через начало координат. Настоящий стандарт содержит также справочное приложение (приложение B), которое дает объяснение подхода, используемого для тестирования прибора.
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения соответствия аналитической системы задаче определения компонентного состава природного горючего газа. Настоящий стандарт применяют в целях:
a) определения компонентных составов природного газа, к которым применим данный метод, при условии использования градуировочной газовой смеси с заданным компонентным составом и удовлетворения ранее определенных критериев максимальных значений погрешностей и неопределенностей компонентного состава и/или физико-химических свойств;
b) оценки диапазона погрешностей и неопределенностей при измерениях количественных долей компонентов природного газа и/или физико-химических свойств (расчет по составу) в случае анализа компонентного состава природного газа в рамках определяемого диапазона состава с использованием градуировочной газовой смеси с заданным составом.
1.2 Настоящий стандарт устанавливает, что:
a) для вычислений согласно перечислению a) в 1.1 аналитические требования должны быть четко и однозначно определены в отношении интервала приемлемости допустимого диапазона неопределенности состава природного газа и при необходимости неопределенности физико-химических свойств, рассчитанных на основе компонентного состава;
b) для применения согласно перечислению b) в 1.1 аналитические требования должны быть четко и однозначно определены в отношении измеряемого диапазона состава природного газа и при необходимости диапазона значений физико-химических свойств, которые могут быть рассчитаны на основе этих измерений;
c) аналитические и градуировочные процедуры полностью регламентированы;
d) аналитическую систему применяют для анализа природных газов, характерных для газотранспортных и газораспределительных систем, количественные доли компонентов которых изменяются в широких диапазонах.
1.3 Настоящим стандартом предусмотрено, что если оценка эффективности указывает на неудовлетворительность системы в отношении неопределенности количественной доли компонента либо физико-химического свойства либо указывает на ограничения значений диапазонов составов или физико-химических свойств, измеряемых в пределах требуемой неопределенности, то предполагается, что рабочие параметры, в том числе:
a) требования к аналитической системе;
b) процедура измерения;
c) выбор оборудования;
d) выбор состава градуировочной газовой смеси;
e) процедура расчета;
должны быть пересмотрены, чтобы оценить, какие из них следует улучшить. Выбор состава градуировочной газовой смеси, вероятно, будет иметь самое существенное значение из перечисленных выше параметров.
1.4 Настоящий стандарт применяют к аналитическим системам, которые измеряют количественную долю индивидуального компонента. Для расчета теплоты сгорания обычно используют компонентный состав, полученный газохроматографическим методом, включающий как минимум азот, диоксид углерода, индивидуальные углеводороды от C1 до C5 и группы всех высших углеводородов с числом атомов углерода шесть и выше. Это позволяет с приемлемой точностью вычислять величину теплоты сгорания и аналогичных свойств. Кроме того, с помощью специальных методов определения измеряют такие компоненты как H2S, к которым также может быть применен данный оценочный подход.
1.5 В настоящем стандарте в целях подтверждения того, что погрешности, связанные с принятыми функциями отклика, соответствуют назначению, вслед за начальной установкой выполняют оценку эффективности аналитической системы. В дальнейшем при настройке или замене любого важного узла аналитической системы рекомендуется периодическая оценка эффективности. Соответствующий интервал между периодическими оценками эффективности будет зависеть от изменения во времени откликов прибора и величины допускаемой погрешности. Первое зависит от прибора/функционирования; второе зависит от применения. Следовательно, предложение конкретных рекомендаций по интервалам между оценками эффективности лежит вне рамок настоящего стандарта.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
Руководство ИСО/МЭК 98-3:2008 Неопределенность измерений. Часть 3. Руководство по выражению неопределенности измерения (GUM:1995) [(ISO/IEC Guide 98-3:2008, Uncertainty of measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)]
ИСО 6143:2001 Газовый анализ. Методы сравнения для определения и проверки состава градуировочных газовых смесей (ISO 6143:2001, Gas analysis - Comparison methods for determining and checking the composition of calibration gas mixtures)
ИСО 6974-2 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 2. Вычисления неопределенности (ISO 6974-2, Natural gas - Determination of composition and associated uncertainty by gas chromatography - Part 2: Uncertainty calculations)
ИСО 6976:1995 Газ природный. Расчет теплоты сгорания, плотности, относительной плотности и числа Воббе по составу (ISO 6976:1995, Natural gas - Calculation of calorific values, density, relative density and Wobbe index from composition)
3 Термины и определения
В настоящем стандарте применены термины с соответствующими определениями:
3.1 неопределенность измерения (uncertainty of measurement): Параметр, относящийся к результату измерения и характеризующий разброс значений, которые могли бы быть обоснованно приписаны измеряемой величине.
Примечание - В соответствии с руководством ИСО/МЭК 98-3 в настоящем стандарте неопределенность состава выражается как стандартная неопределенность или как расширенная неопределенность, вычисляемая при использовании соответствующего коэффициента охвата.
3.2 аттестованная эталонная газовая смесь [certified reference gas mixture (CRM)]: Эталонная газовая смесь, характеризуемая метрологически обоснованной процедурой для одного или более определенных свойств, сопровождаемая паспортом, удостоверяющим значение определенного свойства и связанной с ним неопределенности, а также заявлением о метрологической прослеживаемости.
Примечания
1 Вышеуказанное определение основано на определении "аттестованного эталонного материала" в руководстве ИСО 35 [3]. "Аттестованный эталонный материал" является общим термином; в целях настоящего стандарта более подходит термин "аттестованная эталонная газовая смесь".
2 Метрологически обоснованные процедуры аттестации эталонных материалов (таких как аттестованные эталонные газовые смеси) приводятся среди прочих в руководстве ИСО 34 [4] и руководстве ИСО 35 [3].
3 В руководстве ИСО 31 [5] приводятся указания по содержанию паспортов.
3.3 рабочий эталон; РЭ [working measurement standard (WMS)]: Эталон, который обычно используется для градуировки или проверки измерительных приборов или измерительных систем.
[Руководство ИСО/МЭК 99:2007 [1], подраздел 5.7]
Примечание - Рабочий эталон обычно градуируется аттестованной эталонной газовой смесью.
3.4 градуировочная газовая смесь [calibration gas mixture (CGM)]: Газовая смесь, компонентный состав которой достаточно хорошо установлен и стабилен для использования в качестве рабочего эталона состава.
Примечание - В настоящем стандарте градуировочная газовая смесь (CGM) используется для рутинной (например, ежедневной) градуировки анализируемых компонентов. Она не зависит от рабочих эталонов (WMS), используемых для выполнения оценки (системы).
3.5 отклик (response): Выходной сигнал измерительной системы на каждый определяемый компонент.
Примечание - В газовой хроматографии в зависимости от конфигурации прибора отклик - это площадь пика или его высота.
