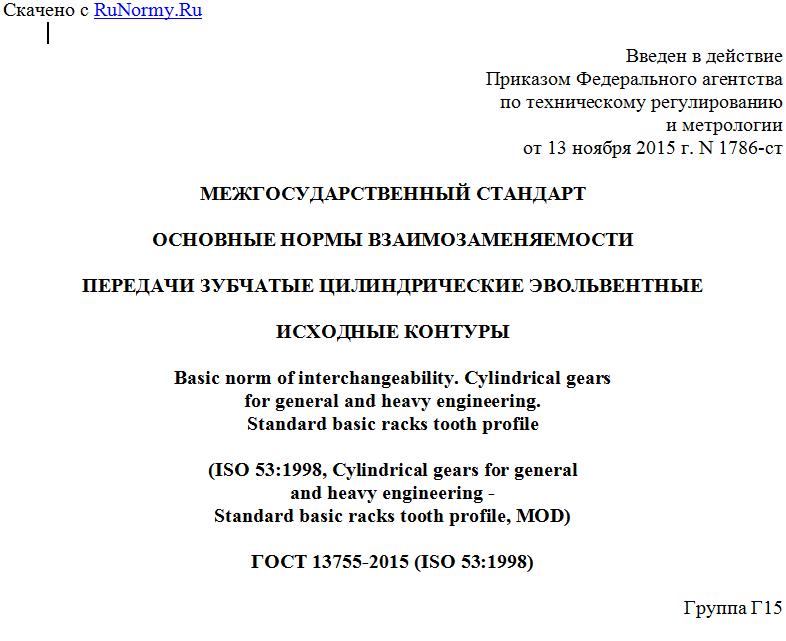

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 ноября 2015 г. N 1786-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ПЕРЕДАЧИ ЗУБЧАТЫЕ ЦИЛИНДРИЧЕСКИЕ ЭВОЛЬВЕНТНЫЕ
ИСХОДНЫЕ КОНТУРЫ
Basic norm of interchangeability. Cylindrical gears
for general and heavy engineering.
Standard basic racks tooth profile
(ISO 53:1998, Cylindrical gears for general
and heavy engineering -
Standard basic racks tooth profile, MOD)
ГОСТ 13755-2015 (ISO 53:1998)
Группа Г15
МКС 21.200
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный институт авиационного моторостроения имени П.И. Баранова" (ФГУП "ЦИАМ им. П.И. Баранова") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 258 "Зубчатые передачи и конструктивные элементы деталей машин"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 августа 2015 года N 79-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1786-ст межгосударственный стандарт ГОСТ 13755-2015 (ISO 53:1998) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 года
5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 53:1998 "Цилиндрические зубчатые передачи для общего и тяжелого машиностроения. Стандартный исходный контур зуба рейки" ("Cylindrical gears for general and heavy engineering - Standard basic rack tooth profile", MOD). При этом разделы 1 - 5 и приложение А полностью идентичны, а приложение ДА дополняет их с учетом потребностей национальных экономик стран, указанных выше, и особенностей межгосударственной стандартизации. Более подробное обоснование необходимости включения этого приложения приведено в скобках после заголовка данного приложения.
Международный стандарт разработан Техническим комитетом ИСО/ТК 60 "Зубчатые передачи" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.
Ссылки на международные стандарты заменены ссылками на соответствующие межгосударственные стандарты. Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам приведены в дополнительном приложении ДБ
6 ВЗАМЕН ГОСТ 13755-81
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает параметры стандартного исходного контура зубьев цилиндрических эвольвентных зубчатых передач (внешнего или внутреннего зацепления) для общего и тяжелого машиностроения с модулем от 1 мм и более по ГОСТ 9563.
Параметры исходного контура внешних и внутренних зубьев должны быть заданы для условий правильного зацепления, а именно: при отсутствии подрезания зубьев, без интерференции, без заострения вершины зубьев и т.д. В противном случае параметры исходного контура необходимо вычислять исходя из конкретных условий.
Стандартный исходный контур зуба рейки, установленный настоящим стандартом, для системы эвольвентных зубчатых колес является геометрической базой, определяющей размеры их зубьев.
Стандартный исходный контур зуба рейки не определяет параметры режущего инструмента, но его геометрия может быть определена по стандартному исходному контуру зуба рейки с учетом припуска под финишную обработку, полноты активного профиля и т.д.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9563-60 Основные нормы взаимозаменяемости. Колеса зубчатые. Модули
ГОСТ 16530-83 Передачи зубчатые. Общие термины, определения и обозначения
ГОСТ 16531-83 Передачи зубчатые цилиндрические. Термины, определения и обозначения
ГОСТ 16532-70 Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет геометрии
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 16530 и ГОСТ 16531, а также следующие термины с соответствующими определениями:
3.1 стандартный исходный контур зуба рейки (standard basic rack tooth profile): Очертание зуба в нормальном сечении зубьев исходной рейки, которое соответствует зубчатому колесу внешнего зацепления с числом зубьев z = и диаметру d = (см. рисунок 1).
Примечание - Зуб стандартного исходного контура реечного зуба ограничен линией вершины сверху и параллельной линией ножки снизу. Переходная кривая между прямой частью профиля и линией ножки - дуга с радиусом, равным .
3.2 совпадающий стандартный исходный контур зуба рейки (mating standard basic rack tooth profile): Очертание зуба рейки, симметричного к стандартному исходному контуру зуба рейки по делительной прямой P-P и смещенного на половину шага относительно него (см. рисунок 1).
4 Обозначения и единицы измерения
Обозначения параметров, используемые в настоящем стандарте, и единицы их измерений приведены в таблице 1.
Таблица 1
Обозначения и единицы измерения параметров
Обозначение параметра Наименование параметра Единица измерения параметра
cP Радиальный зазор между стандартным исходным контуром и совпадающим исходным контуром мм
eP Окружная ширина впадины стандартного исходного контура мм
haP Высота головки зуба стандартного исходного контура мм
hfP Высота ножки зуба стандартного исходного контура мм
hFfP Прямолинейный участок по высоте ножки стандартного исходного контура мм
hP Высота зуба стандартного исходного контура мм
hwP Общая высота стандартного исходного контура и совпадающего исходного контура мм
m Модуль мм
p Шаг мм
sP Толщина зуба исходного контура мм
UFP Величина поднутрения мм
Угол поднутрения градус
Угол профиля градус
Радиус кривизны переходной кривой исходного контура мм
5 Стандартный исходный контур
5.1 Форма и размеры стандартного исходного контура должны соответствовать форме и размерам, указанным на рисунке 1 и в таблице 2. Дополнительные рекомендации для возможного применения исходного контура приведены в приложениях А и ДА.
5.2 Для стандартного исходного контура с модулем m величина шага равна
