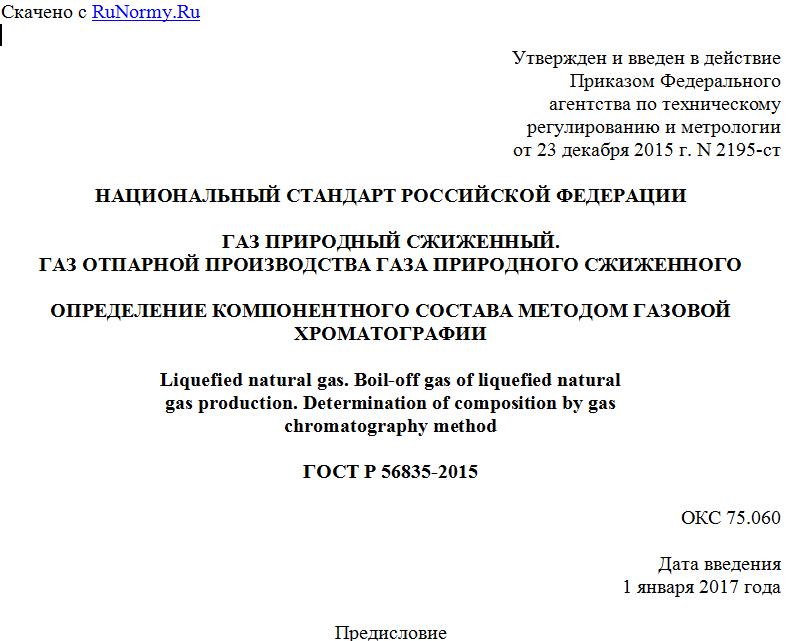

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 декабря 2015 г. N 2195-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗ ПРИРОДНЫЙ СЖИЖЕННЫЙ.
ГАЗ ОТПАРНОЙ ПРОИЗВОДСТВА ГАЗА ПРИРОДНОГО СЖИЖЕННОГО
ОПРЕДЕЛЕНИЕ КОМПОНЕНТНОГО СОСТАВА МЕТОДОМ ГАЗОВОЙ
ХРОМАТОГРАФИИ
Liquefied natural gas. Boil-off gas of liquefied natural
gas production. Determination of composition by gas
chromatography method
ГОСТ Р 56835-2015
ОКС 75.060
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2015 г. N 2195-ст
4 Методика измерений компонентного состава отпарного газа методом газовой хроматографии, изложенная в настоящем стандарте, аттестована в ООО "Газпром ВНИИГАЗ". Свидетельство об аттестации от 18.05.2015 г. N 11/РОСС RU.0001.310294-2015
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
При производстве, хранении и транспортировании сжиженного природного газа неизбежно образуется отпарной газ, как результат влияния более высокой температуры окружающей среды, работы резервуарных насосов, а также колебаний атмосферного давления. При этом по экологическим и экономическим соображениям выброс отпарного газа в атмосферу или факельное его сжигание нежелательны.
Как правило, отпарной газ возвращают в цикл сжижения природного газа путем компримирования при последующем охлаждении в рекуперативном теплообменнике или используют в качестве топливного газа для собственных нужд. При этом требуется учет количества и анализ качественных характеристик (например, числа Воббе, плотности и объемной теплоты сгорания) отпарного газа, для чего необходимо определение его компонентного состава.
Разработка настоящего стандарта обусловлена необходимостью стандартизации методики определения компонентного состава отпарного газа для расчета его физико-химических показателей. Компонентный состав отпарного газа является важной характеристикой, достоверное знание которой позволяет принимать обоснованные технологические решения и повышать эффективность утилизации отпарного газа, увеличивая тем самым энергетическую и экологическую эффективность процессов производства, хранения и транспортирования сжиженного природного газа.
1. Область применения
1.1 Настоящий стандарт распространяется на отпарной газ производства сжиженного природного газа, образующийся в технологическом оборудовании в процессах производства, хранения и транспортирования сжиженного природного газа.
1.2 Настоящий стандарт устанавливает хроматографический метод определения молярной доли компонентов отпарного газа производства сжиженного природного газа в диапазонах, приведенных в таблице 1.
Таблица 1
Диапазоны молярной доли определяемых компонентов
Наименование компонента Диапазон молярной доли <*>, %
Метан 70,00 - 99,97
Этан 0,001 - 2,0
Диоксид углерода 0,005 - 0,5
Гелий 0,001 - 0,5
Водород 0,001 - 0,5
Кислород 0,005 - 0,5
Азот 0,005 - 30
<*> Приведенные диапазоны молярной доли ограничены областью, для которой оценена неопределенность. Измерение молярной доли компонентов в соответствии с данным стандартом могут проводиться в более широких диапазонах, в этом случае неопределенность результатов измерений молярной доли компонентов может быть определена по формулам, приведенным в ГОСТ 31371.7 (приложение А, п. А.1).
1.3 Настоящий стандарт применяют в аналитических (испытательных) лабораториях, а также при использовании потоковых аналитических систем в процессах производства, хранения и транспортирования сжиженного природного газа.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 12.0.004 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.044 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.4.009 Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 17.2.3.02 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ
ГОСТ 949 Баллоны стальные малого и среднего объема для газов на Pр = 19,6 МПа (200 кгс/см2). Технические условия
ГОСТ 3022 Водород технический. Технические условия
ГОСТ 5632 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 13045-81 (СТ СЭВ 5982-87) Ротаметры. Общие технические условия
ГОСТ 13861 Редукторы для газопламенной обработки. Общие технические условия
ГОСТ 14162 Трубки стальные малых размеров (капиллярные). Технические условия
ГОСТ 17433 Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 28498 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ 30852.1 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка"
ГОСТ 30852.5 (МЭК 60079-4:1975) Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения
ГОСТ 30852.10 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
ГОСТ 30852.19 (МЭК 60079-20:1996) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования
ГОСТ 31370 (ИСО 10715:1997) Газ природный. Руководство по отбору проб
ГОСТ 31371.1 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 1. Руководство по проведению анализа
ГОСТ 31371.2-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 2. Характеристики измерительной системы и статистические оценки данных
ГОСТ 31371.3 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 3. Определение водорода, гелия, кислорода, диоксида углерода и углеводородов до C8 с использованием двух насадочных колонок
ГОСТ 31371.4 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 4. Определение азота, диоксида углерода и углеводородов C1 - C5 и C6+ в лаборатории и с помощью встроенной измерительной системы с использованием двух колонок
ГОСТ 31371.5 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 5. Определение азота, диоксида углерода и углеводородов C1 - C5 и C6+ в лаборатории и при непрерывном контроле с использованием трех колонок
ГОСТ 31371.6 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 6. Определение водорода, гелия, кислорода, азота, диоксида углерода и углеводородов C1 - C8
ГОСТ 31371.7-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли компонентов
ГОСТ ИСО/МЭК 17025 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 8.563 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р ИСО 5725-1 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике
ГОСТ Р 50779.42 Статистические методы. Контрольные карты Шухарта
ГОСТ Р 53521-2009 Переработка природного газа. Термины и определения
СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования
СП 30.13330.2012 Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85
СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02-84
СП 60.13330.2012 Отопление, вентиляция и кондиционирование. Актуализированная редакция СНиП 41-01-2003
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять
