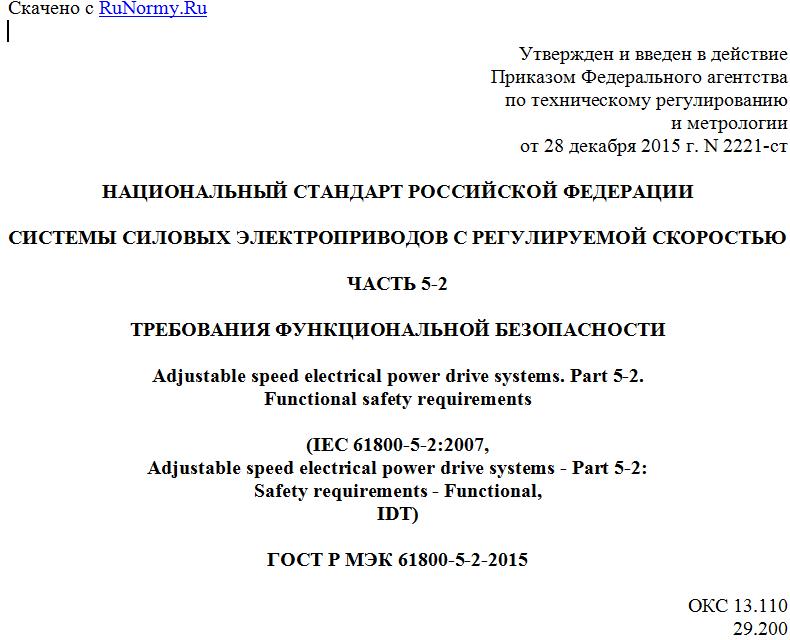

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 декабря 2015 г. N 2221-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ СИЛОВЫХ ЭЛЕКТРОПРИВОДОВ С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ
ЧАСТЬ 5-2
ТРЕБОВАНИЯ ФУНКЦИОНАЛЬНОЙ БЕЗОПАСНОСТИ
Adjustable speed electrical power drive systems. Part 5-2.
Functional safety requirements
(IEC 61800-5-2:2007,
Adjustable speed electrical power drive systems - Part 5-2:
Safety requirements - Functional,
IDT)
ГОСТ Р МЭК 61800-5-2-2015
ОКС 13.110
29.200
Дата введения
1 ноября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 58 "Функциональная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2015 г. N 2221-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61800-5-2:2007 "Системы силовых электроприводов с регулируемой скоростью. Часть 5-2. Требования функциональной безопасности" (IEC 61800-5-2:2007 "Adjustable speed electrical power drive systems - Part 5-2: Safety requirements - Functional", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В результате развития производства и его автоматизации, что приводит к снижению физического труда, элементы систем управления оборудованием и производством играют все возрастающую роль в достижении полной безопасности. Такие системы управления используют все более сложные электрические/электронные/программируемые электронные устройства и системы.
Наиболее важными среди этих устройств и систем являются системы силовых электроприводов с регулируемой скоростью (СЭРС), которые можно использовать в связанных с безопасностью промышленных применениях [СЭРС (СБ)].
Примерами таких промышленных применений являются:
- станочные системы, роботы, оборудование для производственных испытаний, испытательные стенды;
- бумагоделательные машины, оборудование для текстильного производства, каландры в резинотехнической отрасли;
- производственные линии для изготовления изделий из пластмасс, металла, химической продукции, для металлопрокатных заводов;
- камнедробилки для изготовления цемента, цементные печи, миксеры, центрифуги, экструдеры;
- сверлильные станки;
- конвейеры, погрузочно-разгрузочные устройства материалов, подъемное оборудование (подъемные краны, порталы подъемных кранов и т.д.);
- насосы, вентиляторы и т.д.
Настоящий стандарт также могут применять разработчики, использующие СЭРС (СБ) для других применений.
Специалисты, использующие настоящий стандарт, должны знать, что некоторые стандарты типа C для машинного оборудования в настоящее время ссылаются на ИСО 13849-1 в случаях, связанных с безопасностью систем управления. Поэтому производители СЭРС (СБ) могут требовать дополнительную информацию (например, категорию и/или уровень безопасности), чтобы упростить интеграцию СЭРС (СБ) в связанные с безопасностью системы управления таким машинным оборудованием.
Примечание - "Стандарты типа C" определены в ИСО 12100-1 как стандарты безопасности механического оборудования, рассматривающие подробные требования безопасности для конкретного механического оборудования или группы таких машин.
Ранее, в отсутствие стандартов, было не принято применять электронные и, в особенности, программируемые электронные устройства и системы для реализации связанных с безопасностью функций из-за неуверенности в характеристиках безопасности таких технологий.
Существует много ситуаций, где системы управления, которые включают СЭРС (СБ), используются, например, в качестве мер безопасности, обеспечивающих достижение необходимого снижения риска. Типичный случай - защитная взаимная блокировка, чтобы исключить опасные ситуации для персонала, где доступ к опасной зоне возможен, только когда вращающиеся детали достигли безопасного состояния. Настоящий стандарт содержит методологию, которая определяет вклад СЭРС (СБ) в специфицируемые функции безопасности, обеспечивает соответствующее проектирование СЭРС (СБ) и верификацию, а также достижение требуемых рабочих характеристик.
Представлены меры, связывающие характеристики безопасности СЭРС (СБ) с необходимым снижением риска, учитывая вероятности и последствия от случайных и систематических сбоев.
1 Область и цель применения
Настоящий стандарт определяет требования и дает рекомендации для проектирования и разработки, интеграции и подтверждения соответствия СЭРС (СБ), применяя методологию функциональной безопасности. Настоящий стандарт применяется к системам силовых электрических приводов с регулируемой скоростью, описанных в других частях комплекса стандартов МЭК 61800.
Примечание - Термин "интеграция" относится к самой СЭРС (СБ), а не к ее включению в связанное с безопасностью применение.
Настоящий стандарт применим только там, где требуется функциональная безопасность СЭРС (СБ), а СЭРС (СБ) работает в режиме с высокой интенсивностью запросов или в непрерывном режиме (см. 3.10). Для применений с низкой интенсивностью запросов см. МЭК 61508.
Настоящий стандарт, который является стандартом на изделие, рассматривает связанные с безопасностью вопросы СЭРС (СБ) в соответствии с методологией МЭК 61508 и устанавливает требования к СЭРС (СБ) как к подсистемам, связанной с безопасностью системы. Настоящий стандарт предназначен для того, чтобы облегчить реализацию электрических/электронных/программируемых электронных (Э/Э/ПЭ) элементов СЭРС (СБ) в соответствии с показателем безопасности функции(й) безопасности PDS.
Производители и поставщики СЭРС (СБ), используя нормативные требования настоящего стандарта, укажут пользователям (интеграторам системы управления, разработчикам оборудования и предприятия и т.д.) показатели безопасности для их оборудования. Это облегчит включение СЭРС (СБ) в связанную с безопасностью систему управления, создаваемую на принципах МЭК 61508 и, возможно, на их применении в конкретных секторах (например, представленных в МЭК 61511, МЭК 61513, МЭК 62061) или ИСО 13849.
Соответствие с настоящим стандартом означает выполнение всех требований МЭК 61508, которые необходимы для СЭРС (СБ).
Настоящий стандарт не определяет требования для:
- анализа опасностей и риска для конкретного применения;
- идентификации функции безопасности для этого применения;
- начального распределения значений УПБ для этих функций безопасности;
- приводного оборудования, за исключением интерфейсов;
- вторичных (производных) опасностей (например, от отказов в процессе изготовления или производства);
- электрической, тепловой и энергетической безопасности, которые рассмотрены в МЭК 61800-5-1;
- процесса производства СЭРС (СБ);
- подтверждения соответствия сигналов и команд для СЭРС (СБ).
Примечания
1 Требования функциональной безопасности СЭРС (СБ) зависят от применения и должны рассматриваться как часть полной оценки риска установки. Если поставщик СЭРС (СБ) также не несет ответственность за приводное оборудование, то разработчик установки ответственен за оценку риска и за определение функциональных требований и требований к полноте безопасности СЭРС (СБ).
2 Даже при том, что злонамеренные действия могут повлиять на функциональную безопасность СЭРС (СБ), вопросы защиты в настоящем стандарте не рассматриваются.
Настоящий стандарт применяется только к СЭРС (СБ), реализующих функции безопасности, со значением УПБ не больше, чем 3.
На рисунке 1 представлены функциональные элементы СЭРС (СБ), которые рассматриваются в настоящем стандарте.
Рисунок 1 - Функциональные элементы СЭРС (СБ)
Примечание - На рисунке 1 показано логическое представление СЭРС (СБ), а не ее физическое представление.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему).
Примечания
1 Это не означает, что требуется соответствие со всеми разделами используемых нормативных ссылок, скорее настоящий стандарт делает ссылку на то, что остается непонятным в отсутствие ссылочных документов.
2 Ссылки на различные части МЭК 61508 недатированные, кроме тех, где указаны конкретные пункты.
МЭК 60204-1, Безопасность оборудования. Электрооборудование машин. Часть 1. Общие требования (IEC 60204-1, Safety of machinery - Electrical equipment of machines - Part 1: General requirements)
МЭК 61508 (все части), Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью (IEC 61508 (all parts), Functional safety of electrical/electronic/programmable electronic safety-related systems)
МЭК 61508-1:1998 <1>, Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 1. Общие требования (IEC 61508-1:1998, Functional safety of electrical/electronic/programmable electronic safety-related systems - Part 1: General requirements)
