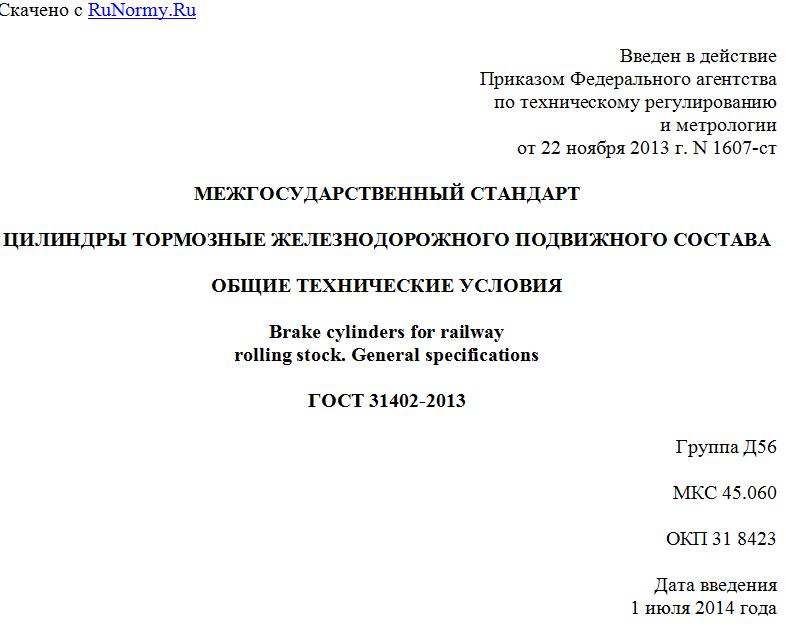

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 1607-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЦИЛИНДРЫ ТОРМОЗНЫЕ ЖЕЛЕЗНОДОРОЖНОГО ПОДВИЖНОГО СОСТАВА
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Brake cylinders for railway
rolling stock. General specifications
ГОСТ 31402-2013
Группа Д56
МКС 45.060
ОКП 31 8423
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт вагоностроения" (ОАО "НИИ вагоностроения")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44-2013)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1607-ст межгосударственный стандарт ГОСТ 31402-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
5 ВЗАМЕН ГОСТ 31402-2009
6 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов Таможенного союза "О безопасности железнодорожного подвижного состава" и "О безопасности высокоскоростного железнодорожного транспорта"
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на тормозные цилиндры (далее - цилиндры) с рабочим давлением сжатого воздуха до 0,6 МПа, применяемые в исполнительных механизмах тормозных систем железнодорожного подвижного состава.
Допускается по согласованию с изготовителем применение цилиндров с рабочим давлением до 0,8 МПа.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.030-74 Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.080-77 Единая система защиты от коррозии и старения. Смазки пластичные. Ускоренный метод определения коррозионного воздействия на металлы
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 26.020-80 Шрифты для средств измерений и автоматизации. Начертания и основные размеры
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2477-65 Нефть и нефтепродукты. Метод определения содержания воды
ГОСТ 5346-78 Смазки пластичные. Методы определения пенетрации пенетрометром с конусом
ГОСТ 6707-76 Смазки пластичные. Метод определения свободных щелочей и свободных органических кислот
ГОСТ 7142-74 Смазки пластичные. Методы определения коллоидной стабильности
ГОСТ 7143-73 Смазки пластичные. Метод определения предела прочности и термоупрочнения
Ссылка исключена с 1 августа 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 29.10.2015 N 1661-ст
Ссылка исключена с 1 августа 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 29.10.2015 N 1661-ст
Ссылка исключена с 1 августа 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 29.10.2015 N 1661-ст
ГОСТ 9270-86 Масла и смазки пластичные. Метод определения механических примесей в камере для счисления
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14637-89 (ИСО 4995-78) Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 23350-98 Часы наручные и карманные электронные. Общие технические условия
ГОСТ 24297-2013 Верификация закупленной продукции. Организация проведения и методы контроля
ГОСТ 26645-85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку <*>
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 53464-2009 "Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку".
ГОСТ 26828-86 Изделия машиностроения и приборостроения. Маркировка
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 6793-74 Нефтепродукты. Метод определения температуры каплепадения
ГОСТ 32202-2013 Сжатый воздух пневматических систем железнодорожного подвижного состава. Требования к качеству
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1 Общие требования
3.1.1 Цилиндры должны соответствовать климатическим исполнениям УХЛ и Т категории размещения 1 по ГОСТ 15150.
3.1.2 Пример условного обозначения <*>:
--------------------------------
<*> Обозначение модели цилиндра указывают в конструкторской документации изготовителя
- цилиндра тормозного (модель), исполнения УХЛ категории 1:
Цилиндр (модель) УХЛ1 ГОСТ 31402-2013
- цилиндра тормозного (модель), исполнения Т категории 1:
Цилиндр (модель) Т1 ГОСТ 31402-2013.
3.1.3 Цилиндры должны сохранять работоспособность при температуре от минус 60 °C до плюс 60 °C. Для цилиндров, применяемых на грузовых вагонах, допускается кратковременное повышение температуры до плюс 80 °C на протяжении не более 4 ч.
3.1.4 Цилиндры в сборе должны быть герметичными в рабочем диапазоне давлений.
3.1.5 Конструкция цилиндра должна обеспечивать возможность контроля величины хода поршня по величине выхода штока.
3.1.6 При наполнении цилиндра сжатым воздухом и выпуске воздуха из цилиндра движение поршня на полный ход должно быть плавным, без толчков и остановок. При минусовых температурах в начальный момент движения штока с поршнем от исходного отпускного положения (во время торможения) или от тормозного положения (во время отпуска) допускается толчок.
3.1.7 Перемещение поршня в цилиндре от исходного отпускного положения и от тормозного положения должно происходить в зависимости от диаметра и хода поршня при давлении воздуха, приведенном в таблице 1.
