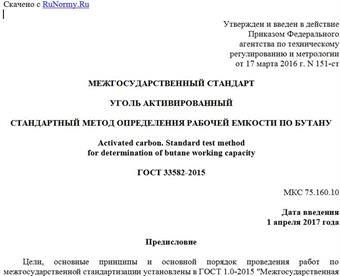

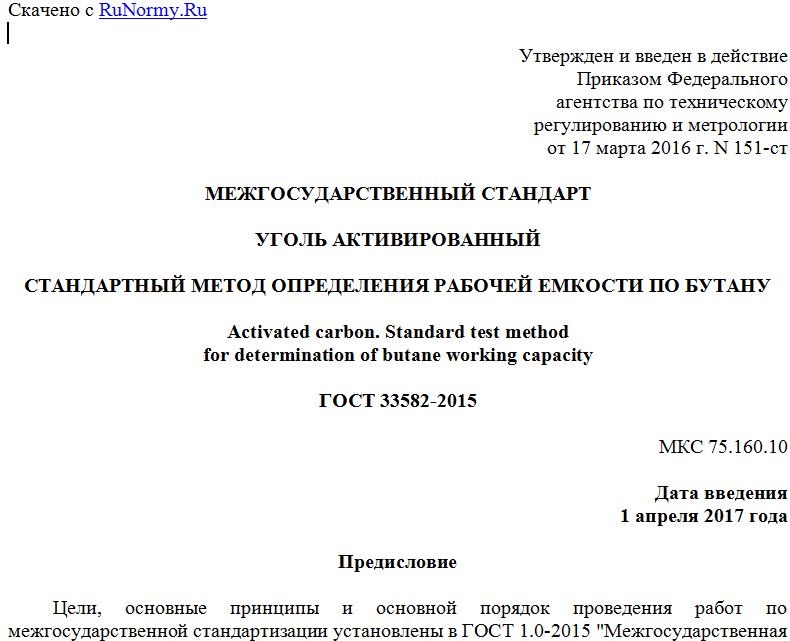

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 марта 2016 г. N 151-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛЬ АКТИВИРОВАННЫЙ
СТАНДАРТНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ РАБОЧЕЙ ЕМКОСТИ ПО БУТАНУ
Activated carbon. Standard test method
for determination of butane working capacity
ГОСТ 33582-2015
МКС 75.160.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2016 г. N 151-ст межгосударственный стандарт ГОСТ 33582-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт идентичен стандарту ASTM D 5228-92 (Reapproved 2010) Standard Test Method for Determination of Butane Working Capacity of Activated Carbon (Стандартный метод определения рабочей емкости по бутану активированного угля).
Стандарт разработан комитетом ASTM D28 "Активированный уголь", и непосредственную ответственность за разработку метода несет подкомитет D28.04 "Методы анализа газовой фазы".
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, и стандартов ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам ASTM приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения рабочей емкости по бутану свежего активированного угля (BWC - butane working capacity). Параметр BWC определяют как разность между количеством бутана на единицу объема активированного угля в состоянии насыщения и после очистки в стандартных условиях. Настоящий метод позволяет также получить значение активности по бутану, которую определяют как общее количество бутана, адсорбированного пробой активированного угля, и выражают в виде массы бутана на единицу массы или объема активированного угля.
1.2 В настоящем стандарте все единицы измерения приведены в системе СИ. Никакие другие единицы измерений в настоящий стандарт не включены.
1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь стандарта несет ответственность за обеспечение соответствующих мер безопасности и охраны здоровья и определяет целесообразность применения законодательных ограничений перед его использованием. Меры предосторожности приведены в 7.1.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
2.1 Стандарты ASTM <1>
--------------------------------
<1> Уточнить ссылки на стандарты ASTM можно на сайте ASTM: www.astm.org или в службе поддержки клиентов ASTM: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
ASTM D 2652 Terminology Relating to Activated Carbon (Терминология, относящаяся к активированному углю)
ASTM D 2854 Test Method for Apparent Density of Activated Carbon (Метод определения кажущейся плотности активированного угля)
ASTM D 2867 Test Methods for Moisture in Activated Carbon (Методы определения влаги в активированном угле)
ASTM D 3195 Practice for Rotameter Calibration (Практика по градуировке ротаметров)
ASTM E 177 Practice for Use of the Terms Precision and Bias in ASTM Test Methods (Практика использования понятий прецизионности и систематической погрешности в стандартах ASTM на методы испытаний)
ASTM E 300 Practice for Sampling Industrial Chemicals (Практика отбора проб промышленных химических продуктов)
ASTM E 691 Practice for Conducting an Interlaboratory Study to Determine the Precision of a Test Method (Практика проведения межлабораторных испытаний с целью установления прецизионности метода испытаний)
3 Термины и определения
3.1 В настоящем стандарте применены термины по ASTM D 2652.
4 Сущность метода
4.1 Слой активированного угля известного объема и массы насыщают парами бутана. Рассчитывают массу адсорбированного бутана в насыщенной пробе активированного угля. Затем активированный уголь продувают при определенных условиях сухим воздухом, не содержащим углеводородов. Исходя из потери массы трубки с активированным углем при продувке воздухом, вычисляют показатель BWC как массу бутана, адсорбированного единицей объема активированного угля.
5 Назначение и применение
5.1 Рабочая емкость по бутану (BWC), определяемая настоящим методом, характеризует способность активированного угля адсорбировать бутан и десорбировать его в сухом воздухе при определенных условиях. Данный показатель используют для оценки и контроля качества гранулированных активированных углей, используемых в случаях, когда адсорбция бутана и его десорбция с помощью сухого воздуха представляют интерес. Показатель BWC в определенной степени характеризует эффективность активированных углей по отношению к другим адсорбатам.
5.2 В условиях настоящего испытания может быть также определена адсорбционная активность и удерживающая способность пробы активированного угля по бутану. Активность по бутану характеризует объем микропор пробы активированного угля. Способность удерживать бутан характеризует структуру пор пробы активированного угля.
6 Аппаратура
6.1 Водяная баня, в которой поддерживается температура (25,0 +/- 0,2) °C. Глубина бани должна быть такой, чтобы при помещении в нее трубки с пробой активированного угля слой угля был полностью погружен в воду. Змеевик из медной трубки наружным диаметром 6 мм и длиной погруженной в водяную баню части 1,9 м (рисунок 1) обеспечивает нагрев до необходимой температуры газа, проходящего по змеевику.
1 - n-бутан; 2 - расходомер; 3 - сухой воздух
без органических примесей; 4 - трубка для пробы;
5 - активированный уголь; 6 - к вытяжной вентиляции;
7 - двухходовой кран; 8 - змеевик для нагрева газа
длиной 1,9 м; 9 - водяная баня
Рисунок 1 - Схема установки для определения
рабочей емкости по бутану
6.2 Трубка для пробы активированного угля, показанная на рисунке 2. Для поддержки слоя активированного угля в трубку предпочтительней помещать стеклянную пластину с отверстиями, а не фриттованный диск, поскольку фриттованные диски могут сильно изменяться под воздействием перепада давления.
1 - полая стеклянная пробка со шлифом 14/20 средней длины
(например, адсорбционная трубка Шварца, по Kontes каталогу
Для просмотра документа целиком скачайте его >>>
