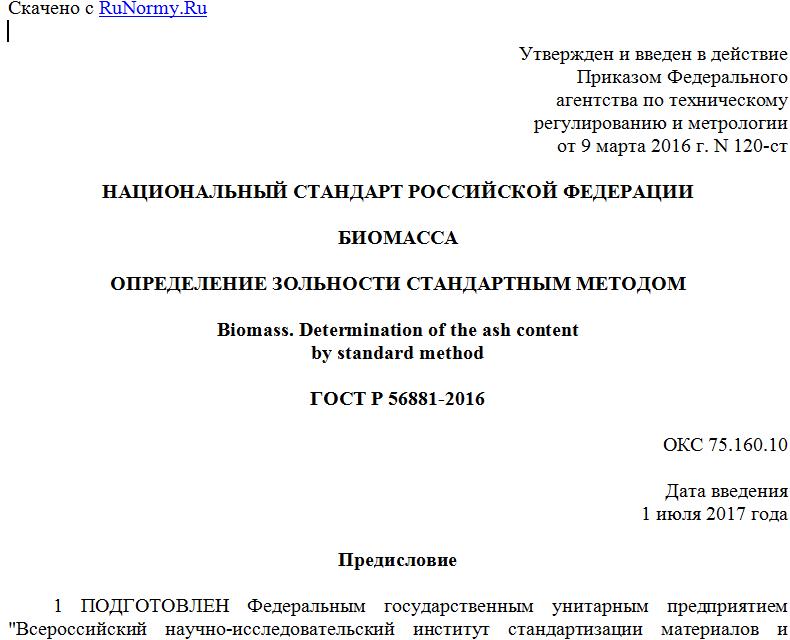

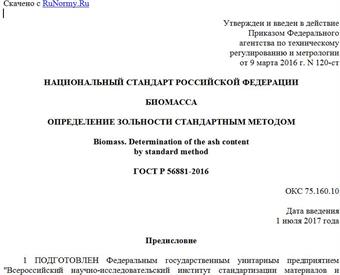

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 марта 2016 г. N 120-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БИОМАССА
ОПРЕДЕЛЕНИЕ ЗОЛЬНОСТИ СТАНДАРТНЫМ МЕТОДОМ
Biomass. Determination of the ash content
by standard method
ГОСТ Р 56881-2016
ОКС 75.160.10
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 179 "Твердое минеральное топливо"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 марта 2016 г. N 120-ст
4 Настоящий стандарт идентичен стандарту АСТМ E1755-01 (пересмотрен в 2007 г.) "Стандартный метод определения зольности биомассы" (ASTM E1755-01 (Reapproved 2007) "Standard Test Method for Ash in Biomass", IDT).
Стандарт разработан комитетом ASTM E48 "Биоэнергия и химические вещества из биомассы, используемые в промышленности", непосредственную ответственность за разработку метода несет подкомитет E48.05 "Преобразование биомассы".
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов АСТМ соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения зольности как массовой доли остатка после сухого окисления биомассы при температуре (575 +/- 25) °C, выраженной в процентах. Метод распространяется на такие виды биомассы, как древесина твердых и мягких пород, травяная биомасса (например, просо прутьевидное и леспедеца заостренная), отходы сельского хозяйства (например, кукурузные стебли и початки, пшеничная солома, багасса), макулатура (например, офисная бумага, тарный картон, газетная бумага), биомасса, обработанная кислотами и щелочами, а также твердые составляющие отходов брожения. Результаты определения выражают на состояние пробы, высушенной при температуре 105 °C. Настоящий стандарт не распространяется на древесное мелкокусковое топливо, для которого применим метод по АСТМ E1534.
1.2 В настоящем стандарте все единицы измерения приведены в системе СИ.
1.3 Настоящий стандарт не претендует на полноту описания всех мер безопасности, если таковые имеются, связанных с его использованием. Пользователь стандарта несет ответственность за обеспечение соответствующих мер безопасности и охраны здоровья и определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
2.1 Стандарты ASTM <1>
--------------------------------
<1> Уточнить ссылки на стандарты АСТМ можно на сайте: www.astm.org или в службе поддержки клиентов АСТМ: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
АСТМ E1534 Метод определения зольности мелкокускового древесного топлива (ASTM E1534 Test Method for Determination of Ash Content of Particulate Wood Fuels)
АСТМ E1756 Метод определения массовой доли общих твердых веществ биомассы (ASTM E1756 Test Method for Determination of Total Solids in Biomass)
АСТМ E1757 Практика приготовления проб биомассы для компонентного анализа (ASTM E1757 Practice for Preparation of Biomass for Compositional Analysis)
3 Термины и определения
3.1 Определения терминов, используемых в настоящем стандарте
3.1.1 зола (ash): Неорганический остаток после прокаливания при температуре (575 +/- 25) °C.
4 Назначение и применение
4.1 Зольность служит приблизительной мерой содержания минеральных компонентов биомассы и содержания других неорганических материалов в биомассе.
4.2 Зольность, наряду с другими количественными показателями, используют для характеристики полного вещественного состава проб биомассы.
5 Аппаратура
5.1 Тигли для озоления вместимостью 50 мл, предпочтительно из платины, но могут быть использованы также тигли из кварца или фарфора.
5.2 Муфельная печь с электронагревом для озоления проб. Печь должна быть оснащена терморегулятором для поддержания температуры (575 +/- 25) °C. Контроль температуры осуществляют с помощью пирометра или термопары.
5.3 Весы с точностью взвешивания до 0,1 мг.
5.4 Эксикатор с безводным сульфатом кальция в качестве осушающего вещества.
5.5 Сушильный шкаф, оснащенный терморегулятором для поддержания температуры (105 +/- 2) °C.
6 Проба для испытаний
6.1 Для проведения испытаний настоящим методом пригодны следующие пробы:
6.1.1 Приготовленная биомасса - пробы, приготовленные в соответствии с АСТМ E1757.
6.1.2 Биомасса, высушенная при температуре 105 °C, в соответствии с АСТМ E1756.
6.1.3 Предварительно обработанная биомасса, высушенная при температуре 105 °C, в соответствии с АСТМ E1756.
6.1.4 Твердые составляющие отходов брожения, высушенные при температуре 105 °C, в соответствии с АСТМ E1756.
6.2 Для обеспечения представительности всей партии испытуемого материала масса пробы для испытаний, подготовленной одним из перечисленных выше методов, должна составлять 0,5 - 1,0 г.
Примечание 1 - Все пробы должны быть измельчены до максимального диаметра частиц менее 1 мм. После дополнительного измельчения пробы перед испытанием снова сушат при температуре 105 °C. В качестве образца для испытаний может быть использована приготовленная биомасса, не высушенная при температуре 105 °C. В этом случае при расчете зольности в массу навески сначала вводят поправку на содержание влаги в соответствии с АСТМ E1756.
7 Проведение испытания
7.1 Тигли для озоления (или лотки) маркируют индивидуальными метками и помещают в муфельную печь, нагретую до температуры (575 +/- 25) °C. После прокаливания тигли (или лотки) охлаждают до комнатной температуры в эксикаторе и взвешивают с точностью до 0,1 мг. Алюминиевые лотки для достижения постоянной массы достаточно прокаливать при температуре (575 +/- 25) °C в течение 2 ч. При использовании тиглей процедура прокаливания заключается в следующем. Тигли помещают в муфельную печь, нагретую до температуры (575 +/- 25) °C, на 3 ч. После этого их охлаждают в эксикаторе до комнатной температуры и взвешивают с точностью до 0,1 мг. Результат взвешивания записывают. Снова помещают тигли в муфельную печь, нагретую до температуры (575 +/- 25) °C, на 1 ч. Снова охлаждают тигли в эксикаторе и взвешивают. Повторяют контрольные прокаливания до тех пор, пока изменение массы тигля между последним и предпоследним взвешиванием не станет менее 0,3 мг. Окончательную массу тигля записывают как mcont. До использования прокаленные тигли или лотки хранят в эксикаторе.
7.2 В прокаленный и взвешенный тигель помещают от 0,5 до 1,0 г пробы и взвешивают с точностью до 0,1 мг. Если проба, подлежащая испытанию, высушена при 105 °C, то до начала испытания тигель с пробой хранят в эксикаторе. Массу тигля с навеской, высушенной при 105 °C, записывают как начальную массу (масса тигля плюс масса навески). Если проба, подлежащая испытанию, представляет собой приготовленную по АСТМ E1757 биомассу, то результат взвешивания записывают как mar (масса тигля плюс масса навески).
Примечание 2 - При испытании приготовленных проб биомассы рекомендуется одновременно с навеской для определения зольности отбирать навеску для определения влаги. В противном случае в результат испытания может быть внесена ошибка, поскольку измельченная биомасса на открытом воздухе может быстро поглощать или терять влагу.
7.3 Тигель с навеской переносят в муфельную печь, где выдерживают при температуре (575 +/- 25) °C не менее 3 ч или до исчезновения видимых следов углеродных соединений. Во избежание воспламенения пробы сначала муфельную печь нагревают со скоростью приблизительно 10 К/мин до температуры 250 °C и поддерживают эту температуру в течение 30 мин. Затем продолжают нагрев до температуры (575 +/- 25) °C. Не допускается нагревать муфельную печь до температуры выше указанной.
Примечание 3 - При испытании проб с высокой зольностью (более 5% масс.) время озоления необходимо увеличить, оставив тигли в нагретой муфельной печи на ночь. Продолжительность озоления должна быть не более 24 ч.
7.4 Вынимают тигель или лоток из муфельной печи, принимая меры предосторожности и не допуская механических потерь материала из-за сильного потока воздуха. Помещают тигель в эксикатор, охлаждают до комнатной температуры и взвешивают с точностью до 0,1 мг, записывая результат. Проводят контрольное прокаливание озоленной пробы в течение 1 ч, охлаждение в эксикаторе и взвешивание. Контрольные прокаливания повторяют до тех пор, пока изменение массы тигля по сравнению с предыдущим взвешиванием не станет менее 0,3 мг. Записывают конечную массу тигля с золой как mash.
8 Обработка результатов
8.1 Зольность пробы, высушенной перед испытанием при 105 °C, вычисляют по формуле
(1)
Для просмотра документа целиком скачайте его >>>
