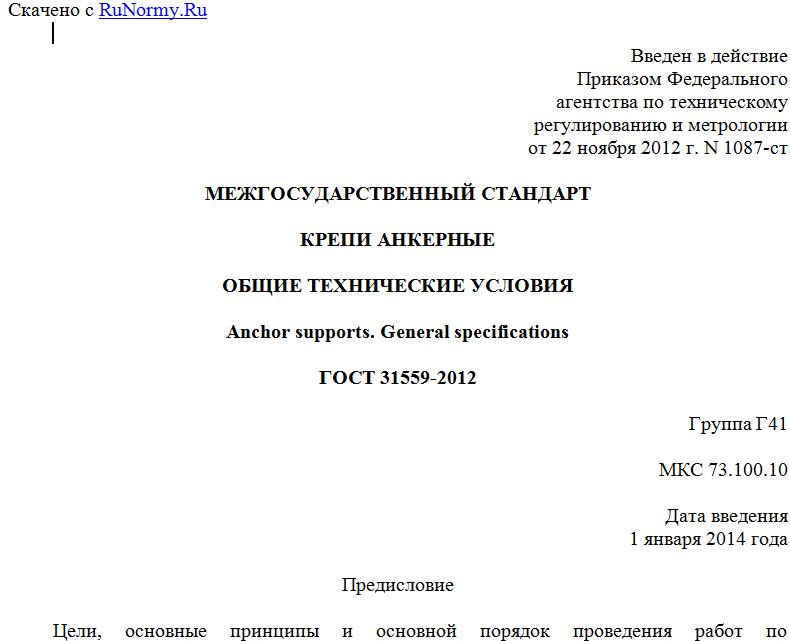

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1087-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРЕПИ АНКЕРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Anchor supports. General specifications
ГОСТ 31559-2012
Группа Г41
МКС 73.100.10
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 41 от 24 мая 2012 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1087-ст межгосударственный стандарт ГОСТ 31559-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Стандарт подготовлен на основе применения ГОСТ Р 52042-2003
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на анкерные крепи (далее - крепи) с закреплением анкеров в скважинах механическим способом клинораспорными замками, фрикционным взаимодействием, химическим способом или быстротвердеющими материалами (составами) в породах и угольных пластах с прочностью на одноосное сжатие соответственно не менее 25 МПа, применяемые для крепления подготовительных (в том числе просеков, разрезных, углеспускных печей и др.), капитальных и очистных горных выработок.
Стандарт не распространяется на крепи с винтовым, взрывным и гидравлическим закреплением анкеров в скважинах, а также на крепи, изготовленные из дерева.
Настоящий стандарт устанавливает технические требования для крепей, правила приемки и методы контроля показателей при их изготовлении.
Требования 5.1.2 - 5.1.5, 5.1.7, 5.4, раздела 6, 7.3 - 7.9, 8.1 - 8.3, раздела 10 являются обязательными, остальные требования - рекомендуемыми, включая таблицы А.1 - А.3.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.114-95 Единая система конструкторской документации. Технические условия
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-2013 Единая система конструкторской документации. Ремонтные документы
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.908-85 Единая система защиты от коррозии и старения. Металлы и сплавы. Методы определения показателей коррозии и коррозионной стойкости
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 27.002-89 Надежность в технике. Термины и определения
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 535-2005 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 1033-79 Смазка, солидол жировой. Технические условия
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 5915-70 Гайки шестигранные класса точности B. Конструкция и размеры
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15526-70 Гайки шестигранные класса точности C. Конструкция и размеры
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 20799-88 Масла индустриальные. Технические условия
ГОСТ 24297-2013 Верификация закупленной продукции. Организация проведения и методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 несущая способность Pн.а, кН: Предельная нагрузка в жестком режиме работы.
3.1.2 сопротивление Pс.а, кН: Среднеарифметическое значение нагрузок при работе в податливом режиме.
3.1.3 масса анкера mа, кг: Масса анкера в сборе (без подхватов).
3.1.4 несущая способность упора Pуп, кН: Осевое усилие, воспринимаемое упором со стороны шайбы при величине остаточной деформации не более 1,0%.
3.2 В настоящем стандарте применены следующие обозначения:
Lа - длина анкера, м;
dа - диаметр стержня анкера, мм;
- конструктивная податливость анкера, мм;
dис - исходный диаметр стержня фрикционного анкера, мм;
dшп - диаметр шпура, мм;
- толщина стенки стержня фрикционного анкера, мм;
h - высота упора, мм;
b - ширина упора, мм.
3.3 Условное обозначение крепи должно состоять из обозначения анкера и номера нормативного документа (далее - НД) на крепь конкретного типа.
Условные обозначения следует указывать в НД на крепь конкретного типа.
4. Классификация, основные параметры и размеры крепи
4.1. Классификация
Классификацию анкеров крепи проводят по:
материалу стержней анкеров - металл, стекловолокно, полимеры;
конструктивному исполнению стержней - цельные, составные;
разновидности закрепления анкеров - замковые, беззамковые, фрикционные;
характеру податливости анкеров - жесткие, податливые;
полноте соприкосновения со стенками скважины - на отдельном участке, по всей длине;
виду закрепления анкеров быстротвердеющими составами - на полимерной (химической) основе, цементной основе;
способу закрепления анкеров быстротвердеющими составами - нагнетание раствора в скважину и с помощью ампул (патронов);
форме стержней анкеров - круглая, квадратная, прямоугольная, комбинированная, витая из прядей, трос, пакет прутков, полый замкнутый или не замкнутый цилиндр.
Детали анкеров классифицируют по элементам:
демпфирующие податливые элементы - деревянные распилы, деревянные или резиновые прокладки, отрезки из уголка, швеллера, спецпрофиля и др.;
