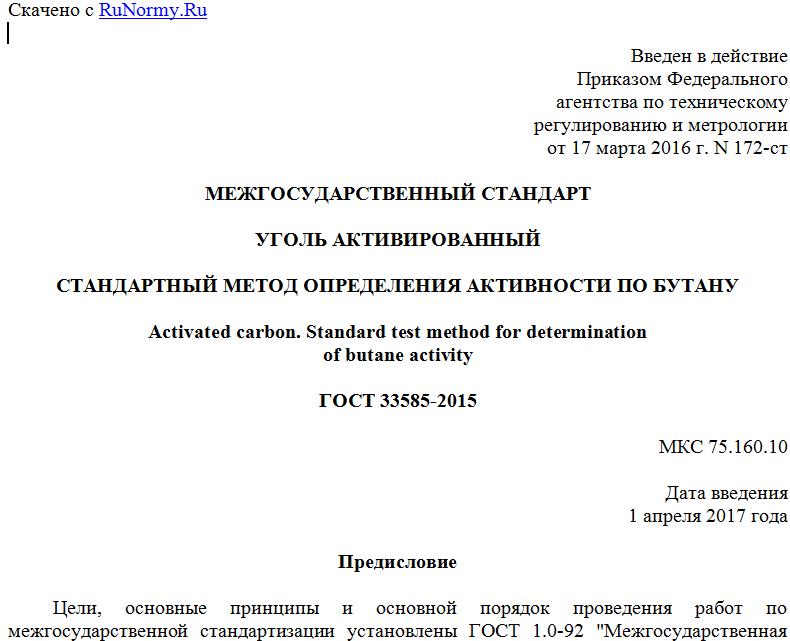

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 марта 2016 г. N 172-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛЬ АКТИВИРОВАННЫЙ
СТАНДАРТНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ АКТИВНОСТИ ПО БУТАНУ
Activated carbon. Standard test method for determination
of butane activity
ГОСТ 33585-2015
МКС 75.160.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2016 г. N 172-ст межгосударственный стандарт ГОСТ 33585-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт идентичен стандарту ASTM D 5742-95 (Reapproved 2010) Standard Test Method for Determination of Butane Activity of Activated Carbon (Стандартный метод определения активности по бутану активированного угля).
Стандарт разработан комитетом ASTM D28 "Активированный уголь", и непосредственную ответственность за разработку метода несет подкомитет D28.04 "Методы анализа газовой фазы".
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, и стандартов ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения уровня активности активированного угля. Активность по бутану (BA) определяют как отношение (в процентах) массы бутана, адсорбированного пробой активированного угля, к массе пробы угля, насыщенного бутаном, в условиях, установленных настоящим стандартом.
1.2 В настоящем стандарте все единицы измерения приведены в системе СИ. Никакие другие единицы измерений в настоящий стандарт не включены.
1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь стандарта несет ответственность за обеспечение соответствующих мер безопасности и охраны здоровья и определяет целесообразность применения законодательных ограничений перед его использованием. Меры предосторожности приведены в 7.1.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
2.1 Стандарты ASTM <1>
--------------------------------
<1> Уточнить ссылки на стандарты ASTM можно на сайте ASTM: www.astm.org или в службе поддержки клиентов ASTM: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
ASTM D 2652 Terminology Relating to Activated Carbon (Терминология, относящаяся к активированному углю)
ASTM D 2854 Test Method for Apparent Density of Activated Carbon (Метод определения насыпной плотности активированного угля)
ASTM D 2867 Test Methods for Moisture in Activated Carbon (Методы определения влаги в активированном угле)
ASTM D 3195 Practice for Rotameter Calibration (Практика по калибровке ротаметров)
ASTM D 3467 Test Method for Carbon Tetrachloride Activity of Activated Carbon (Метод определения активности активированного угля по четыреххлористому углероду)
ASTM E 177 Practice for Use of the Terms Precision and Bias in ASTM Test Methods (Практика использования терминов прецизионности и отклонения в методах испытаний по ASTM)
ASTM E 300 Practice for Sampling Industrial Chemicals (Практика отбора проб промышленных химических продуктов)
ASTM E 691 Practice for Conducting an Interlaboratory Study to Determine the Precision of a Test Method (Практика проведения межлабораторных испытаний для определения прецизионности метода испытаний)
3 Термины и определения
3.1 Определения терминов, используемых в настоящем стандарте, приведены в ASTM D 2652.
4 Сущность метода
4.1 Слой активированного угля известного объема и массы насыщают парами бутана. Массу адсорбированного бутана в состоянии насыщения записывают и представляют как массу бутана на единицу массы угля.
5 Значение и применение
5.1 Активность по бутану, измеренная в соответствии с настоящим стандартом, является показателем, характеризующим способность активированного угля адсорбировать бутан из сухого воздуха в определенных условиях. Показатель используют при контроле качества и оценке гранулированных активированных углей. Активность по бутану - это показатель объема микропор пробы активированного угля. Значение активности по бутану не всегда является абсолютным или относительным показателем эффективности испытанного угля по отношению к другим адсорбируемым веществам или при других условиях проведения испытания.
5.2 Настоящий метод определения активности по бутану может быть использован в качестве замены метода определения активности по четыреххлористому углероду по ASTM D 3467, не приводящей к разрушению озонового слоя. На рисунке 1 показана корреляция значений активности, полученных экспериментально с использованием этих двух адсорбируемых веществ.
Примечание 1 - Настоящий метод не предназначен для испытания порошкообразного активированного угля, однако он может быть успешно применен в случаях, когда для сохранения перепада давления на приемлемом уровне изменяют скорость потока или время или уменьшают объем пробы.
Рисунок 1 - Корреляция значений активности активированного
угля по бутану и четыреххлористому углероду
6 Оборудование и требования к нему
6.1 Водяная баня, позволяющая поддерживать температуру (25 +/- 0,2) °C и имеющая глубину, достаточную для того, чтобы слой угля в трубке был полностью погружен в воду.
6.2 Трубка для пробы с характеристиками, приведенными на рисунке 2.
6.3 Расходомер, способный обеспечить подачу бутана со скоростью от 0 до 500 мл/мин, откалиброванный по ASTM D 3195.
6.4 Весы с погрешностью измерения +/- 0,01 г.
6.5 Устройство для заполнения трубки
Вибрационное питающее устройство, используемое при испытании по ASTM D 2854.
6.6 Установка для проведения испытания в сборе, схема которой приведена на рисунке 3.
Примечание 1 - 1 - Пробка стеклянная, полая со шлифом 14/20, средней длины (например, адсорбционная трубка Шварца, No. 8529 по каталогу Ace Glass Catalog или эквивалентная); 2 - Укрепляющий стержень толщиной 5 мм; 3 - Трубка с внешним диаметром 17 мм и толщиной стенки 1,2 мм; 4 - Перфорированный фарфоровый диск или необработанный фриттовый диск, или эквивалентный; 5 - Трубка с внешним диаметром 10 мм и толщиной стенки 1,0 мм; 6 - Запорный кран, перекрывающий поток при повороте под прямым углом (например, No. 8197 по каталогу Ace Glass Catalog, размер 4, трубка внешним диаметром 10 мм, или эквивалентная) в сочетании с соединительным шлангом с зубчатой поверхностью (например, No. 8470 по каталогу Ace Glass Catalog, размер B, или эквивалентная); 7 -
Для просмотра документа целиком скачайте его >>>
