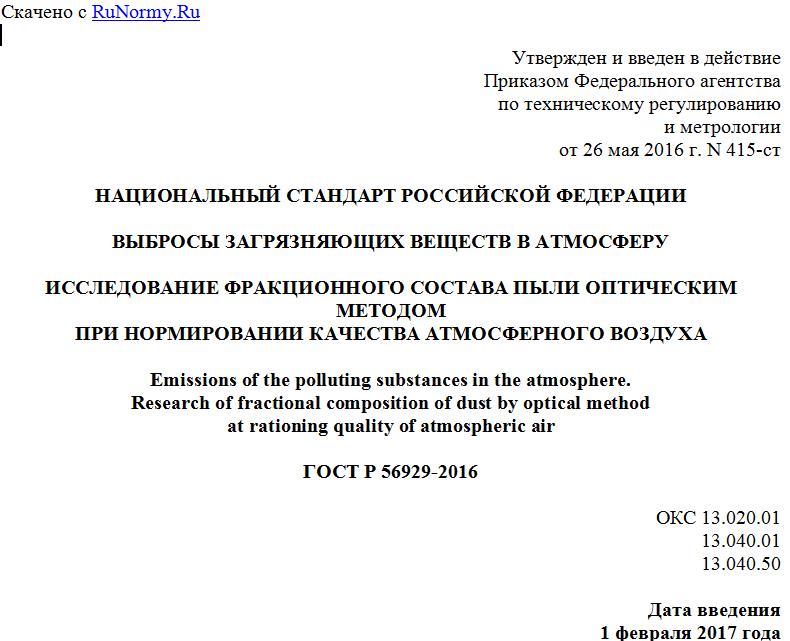

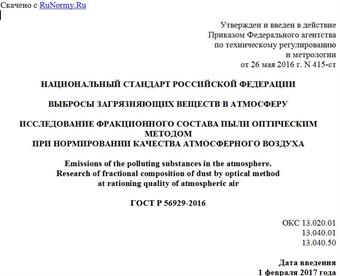

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 26 мая 2016 г. N 415-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫБРОСЫ ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ В АТМОСФЕРУ
ИССЛЕДОВАНИЕ ФРАКЦИОННОГО СОСТАВА ПЫЛИ ОПТИЧЕСКИМ МЕТОДОМ
ПРИ НОРМИРОВАНИИ КАЧЕСТВА АТМОСФЕРНОГО ВОЗДУХА
Emissions of the polluting substances in the atmosphere.
Research of fractional composition of dust by optical method
at rationing quality of atmospheric air
ГОСТ Р 56929-2016
ОКС 13.020.01
13.040.01
13.040.50
Дата введения
1 февраля 2017 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Научно-исследовательский институт охраны атмосферного воздуха" (АО "НИИ Атмосфера)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 409 "Охрана окружающей природной среды"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2016 г. N 415-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе, а официальный текст изменений и поправок в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает методику классификации мелкодисперсной пыли, присутствующей в атмосферном воздухе СЗЗ, воздухе рабочей зоны и промышленных выбросах, по фракционному составу с последующим определением концентрации пылевидных частиц по установленным фракциям. Методика базируется на микроскопическом анализе мелкодисперсной пыли с применением микрофотоприставки и персонального компьютера (ПК) при расчете фракционного состава пыли по размерам пылевых частиц с помощью программного продукта "SPOTEXPLORER V1.0". После установления дисперсного состава пыли ее концентрацию по фракциям, выраженную в мг/м3, определяют в соответствии с размерностью нормативов предельно-допустимой концентрации (ПДК), которые были установлены в 2010 году.
Диапазон измеряемых пылевидных частиц от 0,1 до 250 мкм. Методика позволяет проводить определение концентрации пылевых частиц по фракциям от 0,1 до 2,5 мкм; от 2,5 до 10 мкм и т.д. Диапазон допустимой концентрации пыли в мг/м3 от 0,2 мг/м3 до 100 мг/м3.
Данная методика рекомендована к применению для контроля мелкодисперсной пыли, которая образуется при стабильных технологических процессах (пыль в дымовых газах электростанций, в вентиляционном воздухе производств некоторых красителей), производстве, хранении и транспортировке сухих измельченных материалов, порошков с малой степенью дисперсности, т.е. производств, которые выбрасывают в атмосферу пыль, состоящую в основном (около 95%) из мелкодисперсных аэрозолей.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.423-81 Государственная система обеспечения единства измерений. Секундомеры механические. Методы и средства поверки
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны (с Изменением N 1)
ГОСТ 12.1.018-93 Пожаровзрывобезопасность статического электричества. Общие требования
ГОСТ Р 12.3.047-2012 Система стандартов безопасности труда. Пожарная безопасность технологических процессов. Общие требования. Методы контроля.
ГОСТ 17.2.3.01-86 Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов.
ГОСТ 17.2.4.06-90 Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения.
ГОСТ 17.2.4.07-90 Охрана природы. Атмосфера. Методы определения давления и температуры газопылевых потоков, отходящих от стационарных источников загрязнения
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2603-79 Реактивы. Ацетон. Технические условия
ГОСТ 9284-75 Стекла предметные для микропрепаратов. Технические условия
ГОСТ 10691.4-84 Пленки фотографические и кинопленки черно-белые обращаемые. Метод определения чисел светочувствительности
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные.
ГОСТ 28489-90 Микроскопы световые. Термины и определения
ГОСТ 33007-2014 Оборудование газоочистное и пылеулавливающее. Методы определения запыленности газовых потоков. Общие технические требования и методы контроля
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р ИСО 7513-2012 Чай растворимый. Метод определения массовой доли влаги (потеря массы при 103 °C)
Типы, основные параметры и размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Характеристики погрешности измерений
Расширенная неопределенность измерений (при коэффициенте охвата 2):
+/- 0,25 CD(d), где CD(d) - результат определения массовой концентрации мелкодисперсной пыли по фракционному составу, мг/м3.
Примечание - Указанная неопределенность измерений соответствует границам относительной погрешности измерений +/- 25 (при доверительной вероятности 0,95).
4 Средства измерений, вспомогательные устройства, материалы и реактивы
При выполнении измерений применяют технические средства, приведенные в таблице 1.
Таблица 1
Технические средства измерений
Наименование, характеристики ГОСТ, ТУ, производитель
1 Микроскоп МБС-10, линейное поле зрения - в пределах 39 - 2,4 мм, рабочее расстояние - не менее 95 мм ГОСТ 28489
2 Объект микрометр ОМП, диапазон 0 - 0,01 мм, цена деления 1,0 мкм ГОСТ Р ИСО 7513
3 Компьютер Windows XP, Vista, 7
4 Микрофотонасадка МФН-2 [1]
5 Весы аналитические электронные ATL-220d4, класс точности весов: по ГОСТ 24104-2001; I специальный Acculab
6 Секундомер СОС ПР 2Б, класс 3; цена деления секундной шкалы 0,2 с ГОСТ 8.423
7 Электроаспиратор ПУ-4Э (или ПУ-3Э/12 для воздуха СЗЗ и рабочей зоны) [2]
8 Дифференциальный цифровой манометр ДМЦ-01М [3]
9 Барометр БТК-СН 8 [4]
10 Термометр ТЛ-2 (N 1), диапазон от -30 до +70 °C, цена деления - 1,0 °C, погрешность +/- 1 [5]
11 Манометр U-образный ГОСТ 2405
12 Пылезаборная трубка для внешней фильтрации с набором наконечников, изменяющих диаметр в диапазоне 2 - 14 мм. ГОСТ 33007
13 Фильтры АФА-ВП-10, АФА-ВП-20 [6]
14 Фильтродержатели [7]
15 Фотопластинка УФШ-3 (9x12 см) ГОСТ 10691.4
16 Сушильный шкаф СНОЛ 24/200
17 Эксикатор 2-240 [8]
18 Бюкс стеклянный вместимостью 100 см3 ГОСТ 25336
19 Стакан стеклянный ГОСТ 25336
20 Мерная колба 2-1000-2 ГОСТ 25336
21 Предметное стекло (30 x 60 мм, толщина - 0,17 мм) ГОСТ 9284
22 Ацетон, хч ГОСТ 2603
Примечания:
1 Перечисленные средства и реактивы могут быть заменены любыми другими, гарантирующими требуемую точность измерений.
2 Допускается применение других средств измерений с аналогичными или лучшими метрологическими характеристиками, а также другого оборудования с аналогичными характеристиками.
3 Применяемые средства измерений должны быть внесены в Государственный реестр средств измерений утвержденных типов и иметь свидетельство о поверке.
5 Метод измерений
Метод основан на отборе проб пыли на фильтр АФА-ВП, определении массы отобранной пыли гравиметрическим методом и приготовлении образцов для микроскопического анализа способом просветления фильтра на стекле растворителем. Приготовленные таким способом образцы должны быть достаточно
