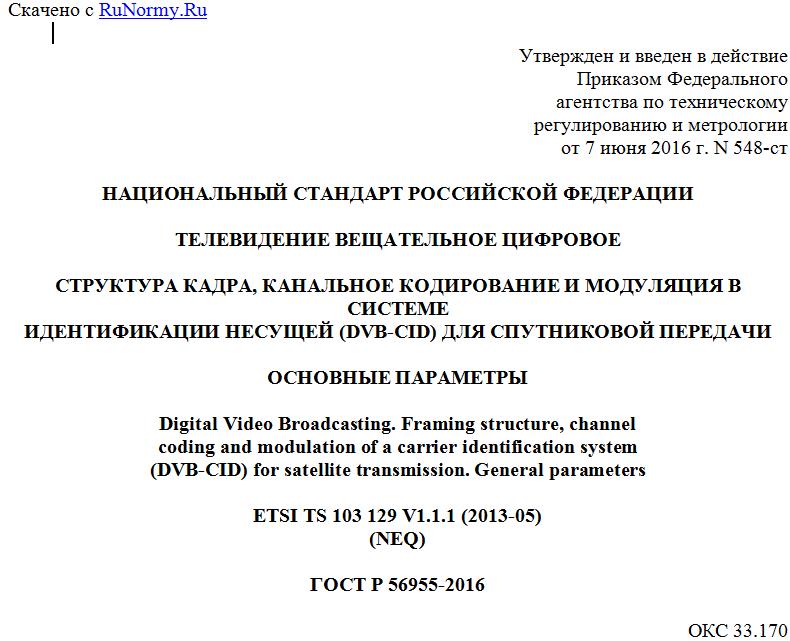

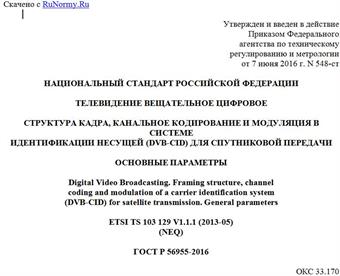

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 июня 2016 г. N 548-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕЛЕВИДЕНИЕ ВЕЩАТЕЛЬНОЕ ЦИФРОВОЕ
СТРУКТУРА КАДРА, КАНАЛЬНОЕ КОДИРОВАНИЕ И МОДУЛЯЦИЯ В СИСТЕМЕ
ИДЕНТИФИКАЦИИ НЕСУЩЕЙ (DVB-CID) ДЛЯ СПУТНИКОВОЙ ПЕРЕДАЧИ
ОСНОВНЫЕ ПАРАМЕТРЫ
Digital Video Broadcasting. Framing structure, channel
coding and modulation of a carrier identification system
(DVB-CID) for satellite transmission. General parameters
ETSI TS 103 129 V1.1.1 (2013-05)
(NEQ)
ГОСТ Р 56955-2016
ОКС 33.170
ОКП 657400
Дата введения
1 июня 2017 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Научно-технический центр информатики" (АНО "НТЦИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 июня 2016 г. N 548-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений стандарта Европейского института по стандартизации в области телекоммуникаций (ETSI) ЕТСИ ТС 103 129 V1.1.1 (2013-05) "Телевидение вещательное цифровое. Структура кадра, канальное кодирование и модуляция в системе идентификации несущей (DVB-CID) для спутниковой передачи" [ETSI TS 103 129 V1.1.1 (2013-05) "Digital Video Broadcasting (DVB); Framing structure, channel coding and modulation of a carrier identification system (DVB-CID) for satellite transmission", NEQ]
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт определяет систему модуляции, канального кодирования и протокола сигнализации, предназначенную для идентификации принадлежности сигнала несущей спутниковой передачи. Система идентификации несущей позволяет операторам и пользователям быстро определять принадлежность оборудования, излучающего сигналы помехи вследствие неисправности или ошибок при инсталляции, улучшать качество услуг и сокращать операторские расходы, в долгосрочной перспективе сокращать число случаев проявления радиочастотной интерференции от мешающих сигналов.
Требования настоящего стандарта следует учитывать при разработке, изготовлении и эксплуатации передающего оборудования спутниковых сетей.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения
ГОСТ Р 52591-2006 Система передачи данных пользователя в цифровом телевизионном формате. Основные параметры
ГОСТ Р 54994-2012 Телевидение вещательное цифровое. Передача служб DVB по сетям с IP протоколами. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 52210, ГОСТ Р 52591, ГОСТ Р 54994, а также следующие термины с соответствующими определениями:
3.1.1 глобальный уникальный идентификатор DVB CID (DVB CID global unique identifier): Уникальный идентификатор модулятора, передающего сигнал на основной несущей частоте.
3.1.2 контент ID (content ID): Возможный контент информационного поля, передаваемого CID.
3.1.3 несущая CID (CID carrier): Переданный сигнал, несущий контент ID.
3.1.4 сигнал основной несущей частоты (host carrier): Переданный сигнал, идентифицируемый DVB CID.
3.2 В настоящем стандарте применены следующие сокращения:
АЧХ - амплитудно-частотная характеристика;
ASCII - американский стандартный код обмена информацией (American Standard Code for Information Interchange);
BCD - двоично-десятичный код (Binary-Coded Decimal);
BCH - код Боуза-Чоудхури-Хоквингема (Bose, Ray-Chaudhuri, Hocquenghem code);
BPSK - двоичная фазовая манипуляция (Binary Phase Shift Keying);
bslbf - битовая строка, левый бит первый (bit string, left bit first);
CID - идентификация несущей (Carrier Identification);
CRC - контроль циклическим избыточным кодом (Cyclic Redundancy Check);
CRC8 - контроль циклическим избыточным 8-битовым кодом (Cyclic Redundancy Check with 8 bits);
DVB - телевидение вещательное цифровое (Digital Video Broadcasting);
ETSI - Европейский институт по стандартизации в области телекоммуникаций (European Telecommunications Standards Institute);
EBU - Европейский союз радиовещателей (European Broadcasting Union);
EUI - расширенный уникальный идентификатор (Extended Unique Identifier);
FEC - прямая коррекция ошибок (Forward Error Correction);
GF - поле Галуа (Galois Field);
ID - идентификатор (Identifier);
IEEE - Институт инженеров электрики и электроники (Institute of Electrical and Electronics Engineers);
MAC - управление доступом к среде передачи данных (Media Access Control);
OUI - уникальный идентификатор организации (Organizationally Unique Identifier);
rpchof - остаточные коэффициенты полинома, старший порядок первый (remainder polynomial coefficients, highest order first);
uimsbf - целое без знака, старший значащий бит первый (unsigned integer, most significant bit first);
UW - уникальное слово (Unique Word).
4 Идентификационная информация несущей частоты
Идентификационная информация несущей частоты должна содержать:
- обязательный глобальный уникальный идентификатор DVB CID, который перманентно установлен производителем оборудования, не может быть изменен пользователем;
- поле формата CID с кодом ревизии (значение Content ID равно 0).
Дополнительно в идентификационную информацию несущей частоты допускается включать иную информацию, конфигурируемую пользователем, определяемую различными полями идентификаторов контента.
4.1 Глобальный уникальный идентификатор DVB CID
Глобальный уникальный идентификатор DVB CID, основанный на 64-битовом расширенном уникальном идентификаторе EUI-64, определенном IEEE [1], должен состоять из 64 битов, передаваемых в двух частях по 32 бита. Он может быть получен из 48 битов MAC-адреса или из 48 битов идентификатора модулятора Ассоциации космических данных способом, описанным ниже.
48 битов MAC-адреса, присвоенные модулятору, могут быть однозначно переданы в составе 64 битов идентификатора EUI-64 следующим образом.
MAC-адрес формата EUI-48 состоит из двух секций: 24 битов идентификатора производителя (в формате OUI-24), присвоенные IEEE, и следующих за ними 24 битов расширения.
Пример 1: 00:06:B0:01:AC:07, представлено как:
00:06:B0 - идентификатор производителя;
01:AC:07 - расширение.
Эквивалентный идентификатор EUI-64 должен начинаться с идентификатора производителя, но с добавлением двух дополнительных байтов расширения. Идентификатор EUI-64 также может использовать идентификатор производителя в формате OUI-36 с 28 битами расширения.
Байты 4 и 5 не должны принимать значения 0xFFFF или 0xFFFE. Это ограничение используется в стандарте как способ внедрения 48 битов MAC-адреса в 64-битовое поле.
Пример 2: 00:06:B0:FF:FF:01:AC:07 представлено как:
00:06:B0 - идентификатор производителя;
FF:FE - добавленные байты (код идентифицирует 48 битов MAC-адреса в формате EUI-48);
или
FF:FF - добавленные байты (код идентифицирует 48 битов MAC-адреса в формате MAC-48);
01:AC:07 - расширение.
В 48 битах MAC-адреса два младших значащих бита старшего байта всегда должны быть равны 0, многоадресная передача должна быть отключена и MAC-адрес должен быть глобально уникален (координируется OUI).
В отличие от 48 битов MAC-адреса 48 битов идентификатора модулятора Ассоциации космических данных могут быть закодированы в формате MAC-48, но младший значащий бит старшего байта должен быть равен 0 (что соответствует режиму однонаправленной передачи), а второй младший значащий бит старшего байта должен быть равен 1 (что соответствует режиму локального администрирования).
