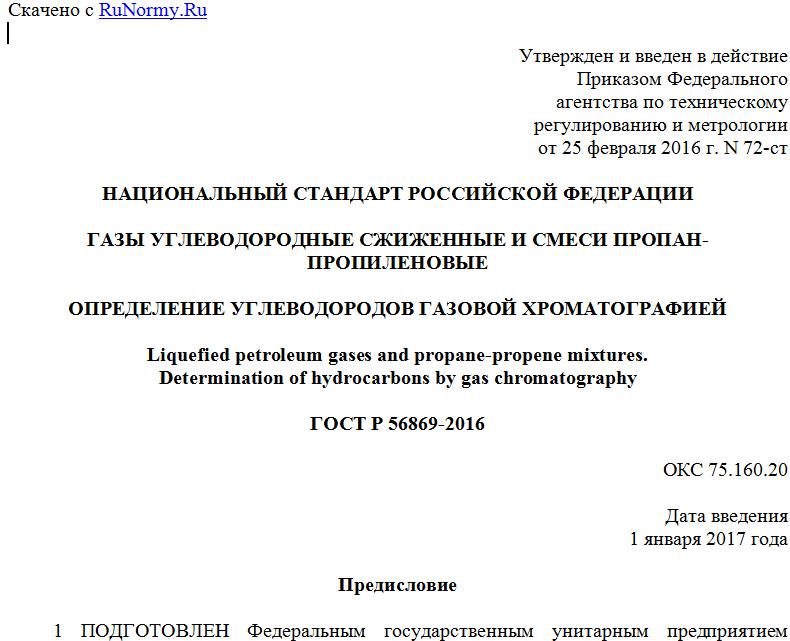

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 февраля 2016 г. N 72-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ И СМЕСИ ПРОПАН-ПРОПИЛЕНОВЫЕ
ОПРЕДЕЛЕНИЕ УГЛЕВОДОРОДОВ ГАЗОВОЙ ХРОМАТОГРАФИЕЙ
Liquefied petroleum gases and propane-propene mixtures.
Determination of hydrocarbons by gas chromatography
ГОСТ Р 56869-2016
ОКС 75.160.20
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 февраля 2016 г. N 72-ст
4 Настоящий стандарт идентичен стандарту АСТМ Д 2163-14е1 "Стандартный метод определения углеводородов в сжиженных нефтяных (LP) газах и пропан-пропиленовых смесях газовой хроматографией" (ASTM D 2163-14e1 "Standard test method for determination of hydrocarbons in liquefied petroleum (LP) gases and propane/propene mixtures by gas chromatography").
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает количественное определение индивидуальных углеводородов C1 - C5 в сжиженных углеводородных газах (LPG) и смесях пропана и пропилена, за исключением пропилена высокой чистоты. Содержание компонентов определяют в диапазоне от 0,01% об. до 100% об.
1.2 Настоящий метод не позволяет достоверно определять углеводороды тяжелее C5 и неуглеводородные материалы, поэтому для полной характеристики LPG могут потребоваться дополнительные испытания.
1.3 Значения в единицах СИ считаются стандартными. Значения в скобках приведены для информации.
1.4 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
2.1 Стандарты АСТМ <1>
--------------------------------
<1> Уточнить ссылки на стандарты АСТМ можно на сайте АСТМ www.astm.org или в службе поддержки клиентов АСТМ: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
АСТМ Д 1265 Стандартная практика отбора проб сжиженных углеводородных (LP) газов, ручной метод [ASTM D 1265, Standard practice for sampling liquefied petroleum (LP) gases, manual method]
АСТМ Д 1835 Стандартная спецификация на сжиженные углеводородные (LP) газы [ASTM D 1835, Standard specification for liquefied petroleum (LP) gases]
АСТМ Д 2421 Стандартная практика пересчета результатов определения C5 и более легких углеводородов в объем газа, объем жидкости или массу (ASTM D 2421, Standard practice for interconversion of analysis of C5 and lighter hydrocarbons to gas-volume, liquid-volume, or mass basis)
АСТМ Д 2598 Стандартная практика вычисления некоторых физических свойств сжиженного углеводородного (LP) газа по компонентному составу [ASTM D 2598, Standard practice for calculation of certain physical properties of liquefied petroleum (LP) gases from compositional analysis]
АСТМ Д 3700 Стандартная практика отбора образцов LPG с использованием плавающего поршня (ASTM D 3700, Standard practice for obtaining LPG samples using a floating piston cylinder)
АСТМ Д 6729 Стандартный метод определения индивидуальных компонентов моторных топлив для двигателей с искровым зажиганием с использованием высокоэффективной газовой хроматографии на 100-метровой капиллярной колонке (ASTM D 6729, Standard test method for determination of individual components in spark ignition engine fuels by 100 metre capillary high resolution gas chromatography)
АСТМ Е 355 Стандартная практика по терминам и определениям в газовой хроматографии (ASTM E 355, Standard practice for gas chromatography terms and relationships)
АСТМ Е 594 Стандартная практика тестирования пламенно-ионизационных детекторов, используемых в газовой или сверхкритической жидкостной хроматографии (ASTM E 594, Standard practice for testing flame ionization detectors used in gas or supercritical fluid chromatography)
АСТМ Е 1510 Стандартная практика установки открытых кварцевых капиллярных колонок в газовые хроматографы (ASTM E 1510, Standard practice for installing fused silica open tubular capillary columns in gas chromatographs)
2.2 Общий стандарт Канады <2>
--------------------------------
<2> Имеется в CGSB, Canadian General Standards Board, Gatineau, Canada K1A 1G6. См. сайт CGSB www.pwgsc.gc.ca/cgsb.
CAN/CGSB 3.0 N 14.3 Стандартный метод испытаний для идентификации углеводородных компонентов в автомобильных бензинах с использованием газовой хроматографии (CAN/CGSB 3.0 N 14.3, Standard test method for the identification of hydrocarbon components in automotive gasoline using gas chromatography)
2.3 Стандарт Ассоциации переработчиков газа <3>
--------------------------------
<3> Можно приобрести в Gas Processors Association (GPA), 6526 E. 60th St., Tulsa, OK 74145, см. сайт www.gasprocessors.com.
GPA Std 2145-03 для гексана (GPA Std 2145-03 for hexane)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 Общие термины и определения
3.1.1 Дополнительные термины по газовой хроматографии приведены в АСТМ Е 355.
3.1.2 сжиженные углеводородные газы (LPG) [liquefied petroleum gas LPG)]: Углеводородные газы, которые могут храниться или использоваться в жидком состоянии при сжатии и/или охлаждении.
3.1.2.1 Пояснение - LPG обычно состоят из C3 и C4 алканов и алкенов или их смесей и содержат не более 10% об. углеводородов с количеством атомов углерода. Давление насыщенных паров обычно не превышает 2000 кПа при температуре 40 °C.
3.2 Термины, характерные для настоящего стандарта:
3.2.1 пропан-пропиленовые смеси (propane/propene mixtures): Смеси, состоящие в основном из пропана и пропилена, в которых содержание одного из указанных компонентов, как правило, составляет от 30% масс. до 85% масс., а содержание другого компонента составляет часть остатка.
Товарный пропан по АСТМ Д 1835 является типичным представителем вышеуказанной смеси продуктов.
3.2.1.1 Пояснение - Содержание других присутствующих компонентов - не более 10% масс.
4 Сущность метода
Анализируют образец сжиженного углеводородного газа методом газовой хроматографии, вводя пробу в жидком или газообразном состоянии с помощью крана-дозатора. Сравнивают полученные результаты с соответствующими результатами, полученными для компонентов стандартной смеси известного состава или с использованием чистых углеводородов, разделенных при одинаковых условиях. Сравнивают время удерживания и площади пиков хроматограммы образца с результатами, полученными для стандартной смеси или чистых углеводородов.
5 Назначение и применение
5.1 Определение содержания углеводородных компонентов в сжиженных углеводородных газах и пропан-пропиленовых смесях необходимо для практического применения и реализации материала. Для обеспечения качества продукции требуются точные данные по химическому составу исходного сырья или топлива. При использовании и переработке LPG следовые количества некоторых углеводородов в исходных материалах могут оказывать неблагоприятное воздействие.
5.2 Данные по компонентному составу сжиженного углеводородного газа и смесей пропилена можно использовать для вычисления физических величин, таких как относительная плотность, давление насыщенных паров и октановое число (см. АСТМ Д 2598). Прецизионность и достоверность определения компонентного состава нефтепродуктов важна при их использовании.
6 Аппаратура
6.1 Газовый хроматограф (GC)
Можно использовать любой газовый хроматограф, оснащенный термостатом для линейного программирования температуры колонки. Регулирование температуры при анализе должно обеспечивать повторяемость времени удерживания с точностью до 0,05 мин (3 с).
6.2 Детектор
Для соединений, приведенных в таблице 1 (см. АСТМ Е 594), следует применять пламенно-ионизационный детектор (FID) с чувствительностью не более 0,5 ppm (моль).
