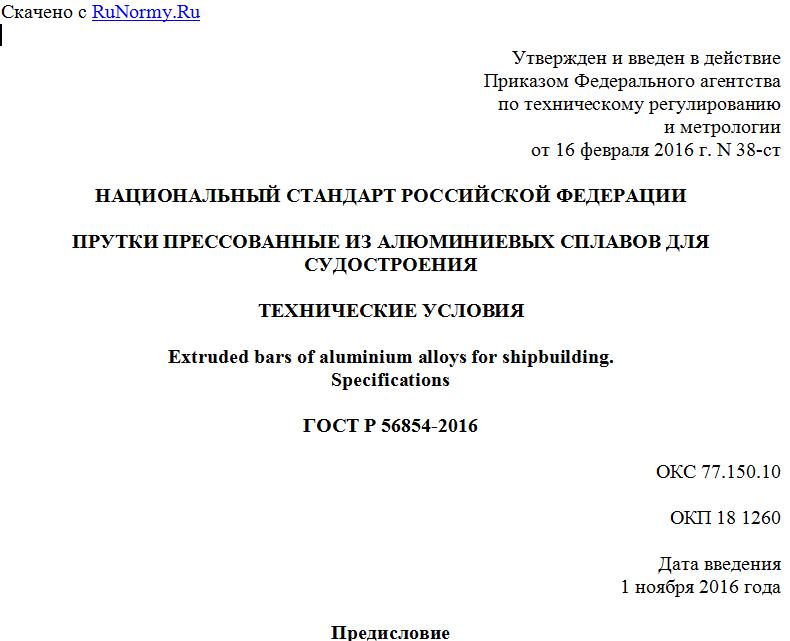

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 16 февраля 2016 г. N 38-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРУТКИ ПРЕССОВАННЫЕ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ ДЛЯ СУДОСТРОЕНИЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Extruded bars of aluminium alloys for shipbuilding.
Specifications
ГОСТ Р 56854-2016
ОКС 77.150.10
ОКП 18 1260
Дата введения
1 ноября 2016 года
Предисловие
1 РАЗРАБОТАН ОАО "Всероссийский институт легких сплавов" (ОАО "ВИЛС") и ФГУП ЦНИИ КМ "ПРОМЕТЕЙ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 февраля 2016 г. N 38-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на прессованные прутки из алюминиевых сплавов марок 1561 (АМг61) и 1980 (В48-4), предназначенные для применения в судостроении.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.510-93 Единая система защиты от коррозии и старения. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению
ГОСТ 21488-97 Прутки прессованные из алюминия и алюминиевых сплавов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Классификация
3.1 Прутки подразделяют:
- по форме сечения:
а) круглые - КР;
б) квадратные - КВ;
в) шестигранные - ШГ;
- по точности изготовления:
а) нормальной точности - без обозначения;
б) повышенной точности - П;
- по состоянию материала:
а) без термической обработки (горячепрессованные) - без обозначения [1561 (АМг61), 1980 (В48-4)];
б) отожженные - М [1561М (АМг61М)];
в) закаленные и искусственно состаренные - Т1 [1980Т1 (В48-4Т1)].
4 Основные параметры и размеры
4.1 Размеры прутков и предельные отклонения по размерам в зависимости от точности изготовления - по ГОСТ 21488, как для сплава марки АМг6.
Примечание - Круглые прутки изготовляют диаметром до 300 мм.
4.2 Марку сплава, состояние материала, форму сечения, размеры и точность изготовления указывают в заказе на поставку.
В случае отсутствия в заказе указания о точности прутки изготовляют нормальной точности.
Примеры условных обозначений:
Пруток из алюминиевого сплава марки 1980 (В48-4), без термической обработки, квадратного сечения (КВ), диаметром 40 мм, нормальной точности изготовления, немерной длины:
Пруток 1980 (В48-4).КВ 40 ГОСТ Р 56854-2016
Пруток из алюминиевого сплава марки 1980 (В48-4), без термической обработки, квадратного сечения (КВ), диаметром 40 мм, нормальной точности изготовления, немерной длины, длиной 2000 мм:
Пруток 1980 (В48-4).КВ 40x2000 ГОСТ Р 56854-2016
Пруток из алюминиевого сплава марки 1561 (АМг61), отожженный (М), шестигранного сечения (ШГ), диаметром 50 мм, нормальной точности изготовления, длиной, кратной (КД) 2000 мм:
Пруток 1561.М (АМг61.М).ШГ 50 x2000КД ГОСТ Р 56854-2016
Пруток из алюминиевого сплава марки 1561 (АМг61), отожженный (М), шестигранного сечения (ШГ), диаметром 50 мм, повышенной точности изготовления (П), длиной, кратной (КД) 2000 мм:
Пруток 1561.М (АМг61.М).ШГ 50П x2000КД ГОСТ Р 56854-2016
Пруток из алюминиевого сплава марки 1980 (В48-4), закаленный и искусственно состаренный (Т1), круглого сечения (КР), диаметром 30 мм, нормальной точности изготовления, длиной 2000 мм:
Пруток 1980 (В48-4).Т1.КР 30 x2000 ГОСТ Р 56854-2016
Пруток из алюминиевого сплава марки 1980 (В48-4), закаленный и искусственно состаренный (Т1), круглого сечения (КР), диаметром 30 мм, повышенной точности изготовления (П), длиной 2000 мм:
Пруток 1980 (В48-4).Т1.КР 30П x2000 ГОСТ Р 56854-2016
4.3 Теоретическая масса 1 м прутка вычислена по номинальным размерам при плотности сплава 1561 (АМг61), равной 2,65 г/см3, и сплава 1980 (В48-4), равной 2,76 г/см3 (приложение А, таблицы А.1 - А.3).
4.4 Остальные требования в части сортамента - по ГОСТ 21488.
5 Технические требования
5.1 Прутки изготовляют в соответствии с требованиями настоящего стандарта из алюминиевых сплавов марок 1561 (АМг61) и 1980 (В48-4), с химическим составом по [1]. Прутки, предназначенные для постройки судов, подлежащих классификации, изготовляют под техническим наблюдением классификационного общества.
5.2 Механические свойства прутков при растяжении должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
Марка алюминиевого сплава Состояние материала прутков при изготовлении Состояние материала образцов при испытании Диаметр прутка, мм Временное сопротивление Rm , МПа (кгс/мм2) Предел текучести Rp0,2 , МПа (кгс/мм2) Относительное удлинение , %
не менее
1561 (АМг61) Без термической обработки Без термической обработки От 5 до 50 включ. 335 (34) 205 (21) 11
Св. 50 до 200 включ. 335 (34) 175 (18) 11
Св. 200 до 300 включ. 335 (34) 155 (16) 11
Отожженное Отожженное От 5 до 50 включ. 335 (34) 205 (21) 11
Св. 50 до 200 включ. 335 (34) 175 (18) 11
Св. 200 до 300 включ. 335 (34) 155 (16) 11
1980 (В48-4) Без термической обработки Закаленное и искусственно состаренное От 5 до 22 включ. 365 (37) 295 (30) 7
Св. 22 до 160 включ. 365 (37) 295 (30) 6
Св. 160 до 300 включ. 365 (37) 295 (30) 5
Закаленное и искусственно состаренное Закаленное и искусственно состаренное От 5 до 22 включ. 365 (37) 295 (30) 7
Св. 22 до 160 включ. 365 (37) 295 (30) 6
Св. 160 до 300 включ. 365 (37) 295 (30) 5
5.3 Термическую обработку прутков проводят по режимам, указанным в нормативной документации, утвержденной в установленном порядке.
5.4 Остальные технические требования к пруткам - по ГОСТ 21488.
6 Правила приемки и методы испытаний
6.1 Для проверки механических свойств прутков отбирают 5% прутков, но не менее двух прутков от каждой предъявляемой к сдаче партии.
6.2 Остальные требования к пруткам в части правил приемки и методов испытаний - по ГОСТ 21488.
