Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 апреля 2016 г. N 263-ст

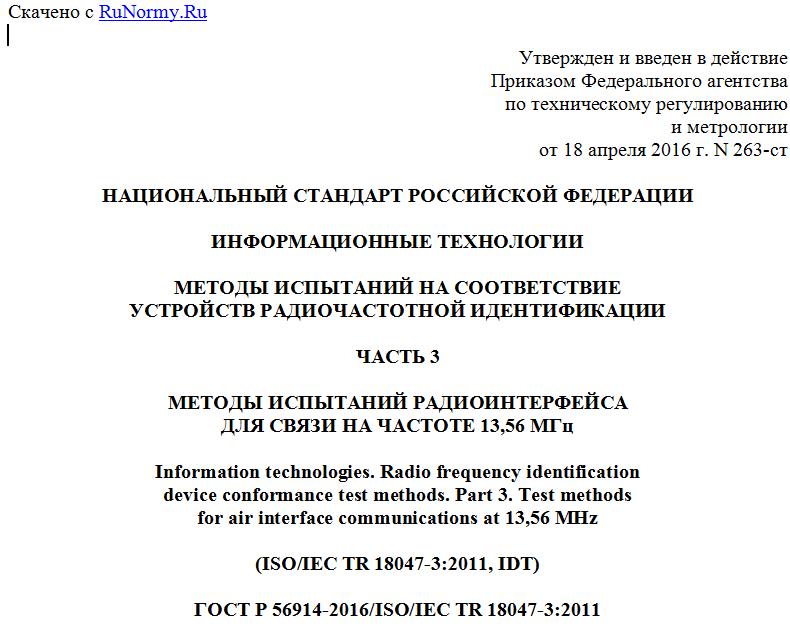

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
МЕТОДЫ ИСПЫТАНИЙ НА СООТВЕТСТВИЕ
УСТРОЙСТВ РАДИОЧАСТОТНОЙ ИДЕНТИФИКАЦИИ
ЧАСТЬ 3
МЕТОДЫ ИСПЫТАНИЙ РАДИОИНТЕРФЕЙСА
ДЛЯ СВЯЗИ НА ЧАСТОТЕ 13,56 МГц
Information technologies. Radio frequency identification
device conformance test methods. Part 3. Test methods
for air interface communications at 13,56 MHz
(ISO/IEC TR 18047-3:2011, IDT)
ГОСТ Р 56914-2016/ISO/IEC TR 18047-3:2011
Группа П85
ОКС 35.040
Дата введения
1 февраля 2017 года
Предисловие
1 ПОДГОТОВЛЕН АО "ИМЦ Концерн "Вега" на основе официального перевода на русский язык англоязычной версии документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 355 "Технологии автоматической идентификации и сбора данных"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 апреля 2016 г. N 263-ст
4 Настоящий стандарт идентичен международному документу ISO/IEC TR 18047-3:2011 "Информационные технологии. Методы испытаний на соответствие устройств радиочастотной идентификации. Часть 3. Методы испытаний радиоинтерфейса для связи на частоте 13,56 МГц" (ISO/IEC TR 18047-3:2011 "Information technology - Radio frequency identification device conformance test methods - Part 3: Test methods for air interface communications at 13,56 MHz", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 Некоторые элементы настоящего стандарта могут быть объектами патентных прав. Организации ИСО и МЭК не несут ответственности за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Серия международных стандартов ИСО/МЭК 18000 определяет радиоинтерфейсы для устройств радиочастотной идентификации (РЧИ), используемых в применениях, связанных с управлением объектами. ИСО/МЭК 18000-3 определяет радиоинтерфейс для указанных устройств, функционирующих в полосе частот 13,56 МГц, предназначенных для использования в промышленных, научных и медицинских устройствах и применениях.
Целью серии международных стандартов ИСО/МЭК 18047 является обеспечение методов испытаний на соответствие различным частям ИСО/МЭК 18000.
Каждая часть ИСО/МЭК ТО 18047 содержит все измерения, которые должны быть применены к изделию для того, чтобы установить, удовлетворяет ли оно требованиям соответствующей части ИСО/МЭК 18000.
По ИСО/МЭК ТО 18047-3 каждое изделие требует оценки в соответствии с процедурами, определенными для Моды 1 (Mode 1), Моды 2 (Mode 2) или Моды 3 (Mode 3).
Дополнительные пояснения для пользователей к тексту настоящего стандарта приведены в сносках и выделены курсивом.
1 Область применения
Настоящая часть ИСО/МЭК ТО 18047 устанавливает методы испытания для определения соответствия устройств радиочастотной идентификации (радиочастотных меток и устройств считывания/опроса) для управления объектами в соответствии со спецификациями, приведенными в ИСО/МЭК 18000-3, но не применяется для испытаний на соответствие обязательным нормативным актам или подобным требованиям.
Методы испытания требуют проверки только тех обязательных функций и любых дополнительных функций, которые реализованы в устройстве. При необходимости, методы испытаний могут быть дополнены критериями для функций, учитывающих особенности конкретных применений.
Настоящая часть ИСО/МЭК 18047 включает в себя следующие параметры соответствия устройства считывания/опроса и радиочастотной метки:
- параметры соответствия, специфичные для разных режимов, в том числе номинальные значения и допуски;
- параметры, непосредственно влияющие на функционирование системы и функциональную совместимость.
Настоящая часть стандарта ИСО/МЭК ТО 18047 не включает следующее:
- параметры, которые уже включены в требования к обязательным испытаниям;
- параметры испытаний на соответствие высокоуровневого кодирования данных (они определены в ИСО/МЭК 15962).
В разделе 5 приведены все необходимые испытания на соответствие, в то время как подраздел 5.3 применим только к Моде 1 (Mode 1), подраздел 5.4 относится только к Моде 2 (Mode 2) и подраздел 5.5 - только к Моде 3 (Mode 3) (обязательная часть ASK) <1>.
--------------------------------
<1> ASK - (Amplitude shift keying) - Амплитудная манипуляция.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на перечисленные ниже стандарты и другие нормативные документы. В том случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только данной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией документов, включая любые поправки и изменения к ним.
ИСО/МЭК 7810 Идентификационные карты. Физические характеристики (ISO/IEC 7810, Identification cards - Physical characteristics)
ИСО/МЭК 18000-1 Информационные технологии. Радиочастотная идентификация для управления объектами. Часть 1. Базовая структура и определение параметров, подлежащих стандартизации (ISO/IEC 18000-1, Information technology - Radio frequency identification for item management - Part 1: Reference architecture and definition of parameters to be standardized)
ИСО/МЭК 18000-3 Информационные технологии. Радиочастотная идентификация объектов. Часть 3. Параметры радиоинтерфейса для связи на частоте 13,56 МГц (ISO/IEC 18000-3, Information technology - Radio frequency identification for item management - Part 3: Parameters for air interface communications at 13,56 MHz)
ИСО/МЭК 19762 (все части) <1>, Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь (ISO/IEC 19762 (all parts), Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary)
--------------------------------
<1> На момент публикации ИСО/МЭК ТО 18047-3:2011 действовали вторые версии следующих частей:
ИСО/МЭК 19762-1:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 1. Общие термины, связанные с автоматической идентификацией и сбором данных (ISO/IEC 19762-1:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 1: General terms relating to AIDC);
ИСО/МЭК 19762-2:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 2. Оптические носители данных (ISO/IEC 19762-2:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 2: Optically readable media (ORM));
ИСО/МЭК 19762-3:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 3. Радиочастотная идентификация (ISO/IEC 19762-3:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 3: Radio frequency identification (RFID);
ИСО/МЭК 19762-4:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 4. Общие термины в области радиосвязи (ISO/IEC 19762-4:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 4: General terms relating to radio communications));
ИСО/МЭК 19762-5:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 5. Системы определения места нахождения в реальном времени (ISO/IEC 19762-5:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 5: Locating systems).
3 Термины и определения
В настоящем стандарте применены термины и определения по ИСО/МЭК 19762 (все части).
4 Обозначения и сокращения
ar - ширина эталонной радиочастотной метки
asp - воздушный зазор
br - высота эталонной радиочастотной метки
ca - ширина калибровочной катушки
cb - высота калибровочной катушки
co - радиус закругления калибровочной катушки
dis - расстояние между антенной испытательного устройства считывания/опроса и измерительными катушками
DUT - испытуемое устройство
fc - рабочая частота электромагнитного поля
fs - частота поднесущей
Hmax - максимальная напряженность электромагнитного поля антенны устройства считывания/опроса
Hmin - минимальная напряженность электромагнитного поля антенны устройства считывания/опроса
lx - длина соединительного кабеля комплекта испытательного устройства считывания/опроса
lya - ширина испытательного устройства считывания/опроса считывателя и печатной платы измерительной катушки
lyb - высота испытательного устройства считывания/опроса и печатной платы измерительной катушки
lyd - диаметр катушки испытательного устройства считывания/опроса
lyw - ширина дорожки катушки испытательного устройства считывания/опроса
nr - число витков катушки антенны эталонной метки
oa - ширина наружного контура калибровочной катушки
ob - высота наружного контура калибровочной катушки
