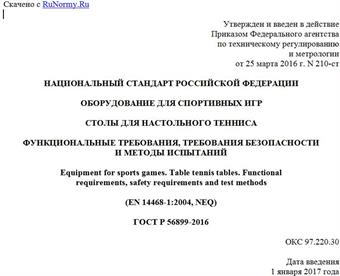

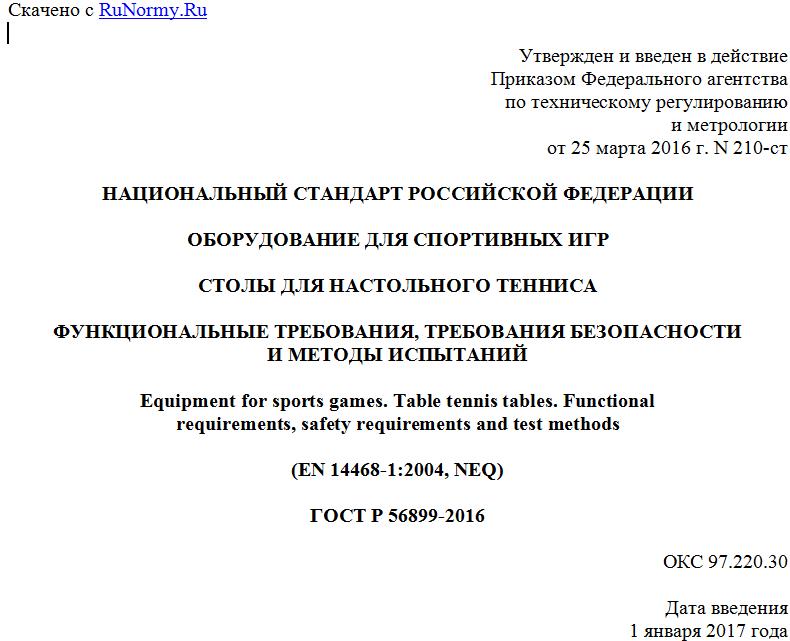

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 марта 2016 г. N 210-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ СПОРТИВНЫХ ИГР
СТОЛЫ ДЛЯ НАСТОЛЬНОГО ТЕННИСА
ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ, ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ
Equipment for sports games. Table tennis tables. Functional
requirements, safety requirements and test methods
(EN 14468-1:2004, NEQ)
ГОСТ Р 56899-2016
ОКС 97.220.30
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2016 г. N 210-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 14468-1:2004 "Столы для настольного тенниса. Часть 1. Функциональные требования и требования безопасности, методы испытания" (EN 14468-1:2004 "Table tennis tables - Part 1: Functional and safety requirements, test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на столы для настольного тенниса типов 1 - 5 и классов A - D.
Настоящий стандарт устанавливает классификацию, функциональные требования, требования безопасности и методы испытаний столов для настольного тенниса типов 1 - 5 и классов A - D.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 31975-2013 Материалы лакокрасочные. Метод определения блеска лакокрасочных покрытий, не обладающих металлическим эффектом, под углом 20°, 60° и 85°
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 стол для настольного тенниса: Стол без комплекта сетки, основными элементами которого являются каркас и две половины столешницы (см. рисунок 1), предназначенный для игры в настольный теннис.
3.2 половина столешницы: Половина столешницы, состоящая из игровой поверхности, ее покрытия и разметки, рамы и других элементов (например, усиление на торцах, нижней и боковых сторонах, маркировка на раме, приспособления для скрепления или соединения двух половин столешницы).
3.3 столешница: Две половины столешницы, установленные в игровом положении.
3.4 каркас: Все элементы, которые являются опорой для столешницы.
3.5 игровое положение: Положение стола для настольного тенниса с установленным комплектом сетки, при котором обе половины столешницы расположены горизонтально [см. таблицу 1 и рисунок 1а)].
3.6 положение для игры в стенку: Положение стола для настольного тенниса с закрепленным комплектом сетки, при котором одна половина столешницы расположена горизонтально, а другая - вертикально (см. таблицу 1).
3.7 положение для хранения: Положение стола для настольного тенниса, при котором обе половины столешницы расположены вертикально [см. таблицу 1 и рисунок 1б)].
3.8 комплект сетки: Сетка, подвесной шнур и стойки для сетки, включая систему крепления к столу для настольного тенниса.
3.9 зона безопасности для игроков: Зона, в которой все части каркаса должны соответствовать размерам l2 или l3, b2, h2 и h3, чтобы предотвратить травму игроков.
3.10 масса стола для настольного тенниса: Масса стола для настольного тенниса, включая все расположенные на нем детали, которые должны транспортировать комплектом (без упаковки).
4 Функциональные требования
4.1 Классификация
4.1.1 Столы для настольного тенниса классифицируют по типам в соответствии с таблицей 1 и по классам в соответствии с таблицей 2.
Таблица 1
Классификация столов для настольного тенниса по типам
Тип Внешний вид Описание
в игровом положении в положении для игры в стенку в положении для хранения
1 - - Стационарный стол для настольного тенниса, каркас которого не складывается
2 - Стационарный стол для настольного тенниса с двумя отдельными половинами столешницы, расположенной на складном каркасе
3 Передвижной стол для настольного тенниса с двумя отдельными половинами столешницы, на каждой из которых закреплен складной каркас
4 Передвижной стол для настольного тенниса с одним каркасом для обеих половин столешницы, в котором каждая половина столешницы складывается независимо от другой
5 - Передвижной стол для настольного тенниса с одним каркасом для обеих половин столешницы, в котором половины столешницы не складываются независимо друг от друга
Таблица 2
Классификация столов для настольного тенниса по классам
Класс Область применения
A Спорт высших достижений
B Спортивные школы и клубы, спортивные залы образовательных учреждений
C Массовый спорт (премиум-класса)
D Массовый спорт
4.2 Элементы конструкции
Элементы конструкции стола для настольного тенниса показаны на рисунке 1.
а) В игровом положении
б) В положении для хранения
1 - базовая линия; 2 - центральная линия; 3 - боковая
линия; 4 - половина столешницы; 5 - рама; 6 - поперечина
с распоркой; 7 - колесо; 8 - каркас; 9 - комплект сетки;
10 - опора; 11 - раскос; 12 - предохранительное
приспособление; 13 - маркировка; 14 - инструкция
по эксплуатации
Рисунок 1 - Элементы конструкции стола
для настольного тенниса
4.3 Основные размеры
4.3.1 Основные размеры столешницы показаны на рисунке 2.
