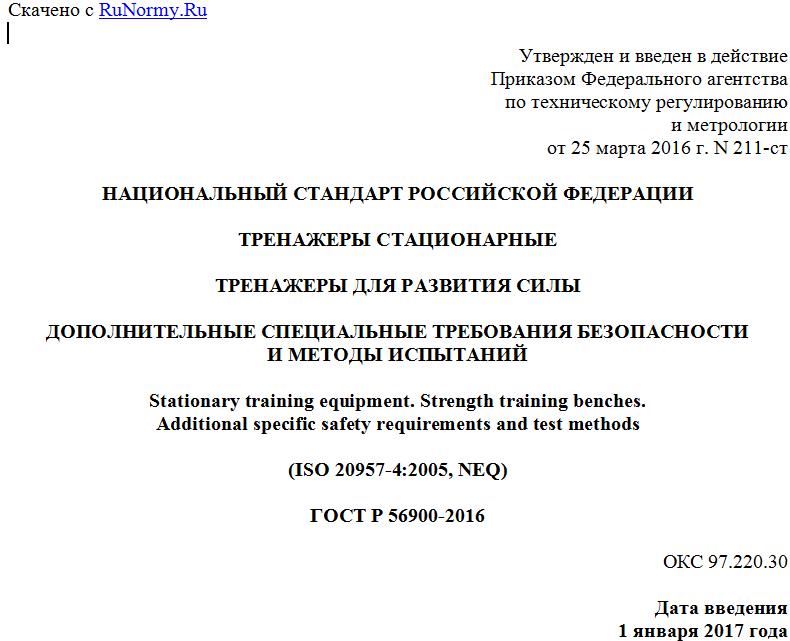

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 марта 2016 г. N 211-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ
ТРЕНАЖЕРЫ ДЛЯ РАЗВИТИЯ СИЛЫ
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ
Stationary training equipment. Strength training benches.
Additional specific safety requirements and test methods
(ISO 20957-4:2005, NEQ)
ГОСТ Р 56900-2016
ОКС 97.220.30
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2016 г. N 211-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-4:2005 "Тренажеры стационарные. Часть 4. Тренажеры для развития силы, дополнительные специальные требования безопасности и методы испытаний" (ISO 20957-4:2005 "Stationary training equipment - Part 4: Strength training benches, additional specific safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на тренажеры для развития силы (далее - тренажеры) классов применения S и H.
Настоящий стандарт устанавливает дополнительные требования безопасности и методы испытаний тренажеров.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 56445-2015 Тренажеры стационарные. Общие требования безопасности и методы испытаний
ГОСТ Р 56903-2016 Тренажеры стационарные. Оборудование для силовых тренировок. Дополнительные требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 56445 (раздел 3).
4 Классификация
Классификация тренажеров - по ГОСТ Р 56445 (раздел 4).
5 Требования безопасности
5.1 Скамьи с фиксированной опорой для штанги
5.1.1 Устойчивость штанги при неравномерной нагрузке
5.1.1.1 Устойчивость штанги при неравномерной нагрузке по сторонам должна быть обеспечена расстоянием между опорами или наличием предохранительного механизма.
5.1.1.2 При испытаниях по приложению А штанга не должна опрокидываться.
5.1.2 Устойчивость скамьи с фиксированной опорой для штанги
При испытаниях по приложению Б скамья с фиксированной опорой для штанги не должна опрокидываться.
5.1.3 Устойчивость скамьи с фиксированной опорой для штанги в продольном направлении
При испытаниях по приложению В скамья с фиксированной опорой для штанги должна быть устойчивой в продольном направлении.
5.2 Отдельно стоящие опоры для штанги
Отдельно стоящие опоры для штанги должны быть оснащены приспособлением для крепления к полу.
5.3 Опора для штанги
5.3.1 Высота передней части опоры должна быть 20 - 40 мм (см. рисунок 1). Высота задней части опоры должна быть не менее чем на 80 мм выше края передней части опоры (см. рисунок 1).
--------------------------------
<*> Не менее.
1 - брусок диаметром (30 +/- 1) мм
Рисунок 1 - Размеры опоры для штанги
5.3.2 Опора для штанги должна выдерживать нагрузки в соответствии с ГОСТ Р 56903 (подраздел 5.1) без повреждений.
5.3.3 Конструкция опоры для штанги и ее расположение относительно скамьи должны обеспечивать пользователю легкий доступ к ней при снятии или смене штанги.
5.4 Прочность опоры для штанги
При испытаниях по приложению Г на конструкции опоры для штанги не должно быть повреждений.
6 Методы испытаний
6.1 Требования безопасности в соответствии с разделом 5 проверяют органолептическими или инструментальными методами.
6.2 Испытания штанги на устойчивость при неравномерной нагрузке - по приложению А.
6.3 Испытания скамьи с фиксированной опорой для штанги на устойчивость - по приложению Б.
6.4 Испытания скамьи с фиксированной опорой для штанги на устойчивость в продольном направлении - по приложению В.
6.5 Испытания опоры для штанги на прочность - по приложению Г.
6.6 По результатам испытаний оформляют протокол или отчет.
7 Инструкция по эксплуатации
Инструкция по эксплуатации должна соответствовать требованиям ГОСТ Р 56445, 7.4, и содержать информацию о безопасной эксплуатации отдельно стоящих опор для штанги.
Приложение А
(обязательное)
ИСПЫТАНИЯ ШТАНГИ НА УСТОЙЧИВОСТЬ ПРИ НЕРАВНОМЕРНОЙ НАГРУЗКЕ
А.1 Сущность метода
А.1.1 К одному из концов штанги, расположенной по центру на опоре, прикладывают сосредоточенную вертикальную нагрузку.
А.1.2 Регистрируют наличие или отсутствие опрокидывания штанги.
А.2 Аппаратура
А.2.1 Стальной гриф длиной 1600 мм и диаметром не более 30 мм.
А.2.2 Диск для штанги массой:
- 10 кг - для оборудования класса применения H;
- 20 кг - для оборудования класса применения S.
А.3 Процедура
А.3.1 К одному из концов штанги, расположенной по центру на опоре, прикладывают сосредоточенную вертикальную нагрузку, как показано на рисунке А.1.
