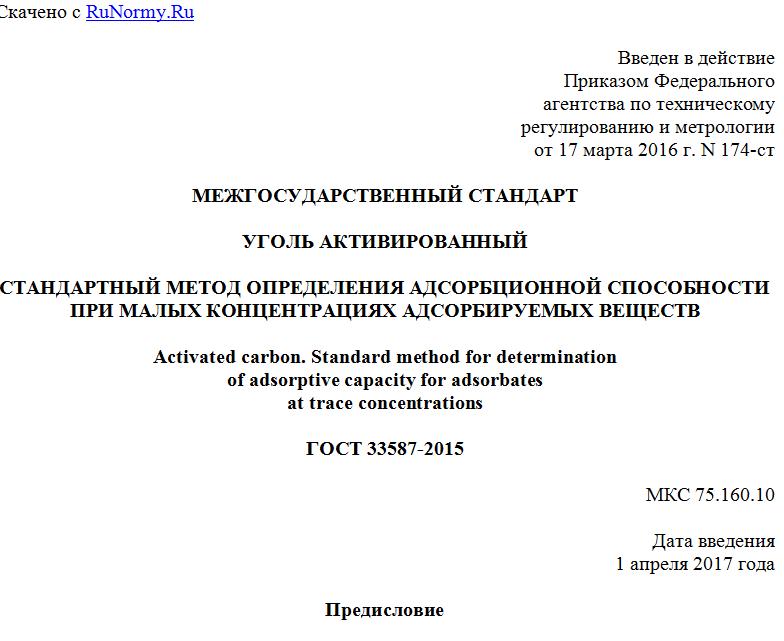

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 марта 2016 г. N 174-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛЬ АКТИВИРОВАННЫЙ
СТАНДАРТНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ АДСОРБЦИОННОЙ СПОСОБНОСТИ
ПРИ МАЛЫХ КОНЦЕНТРАЦИЯХ АДСОРБИРУЕМЫХ ВЕЩЕСТВ
Activated carbon. Standard method for determination
of adsorptive capacity for adsorbates
at trace concentrations
ГОСТ 33587-2015
МКС 75.160.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2016 г. N 174-ст межгосударственный стандарт ГОСТ 33587-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт идентичен стандарту ASTM D 5919-96 (Reapproved 2011) Standard Practice for Determination of Adsorptive Capacity of Activated Carbon by a Micro-Isotherm Technique for Adsorbates at ppb Concentrations (Стандартная практика для определения адсорбционной способности активированного угля путем построения изотермы адсорбции при малых концентрациях адсорбируемых веществ).
Стандарт разработан комитетом ASTM D28 "Активированный уголь", и непосредственную ответственность за разработку метода несет подкомитет D28.02 "Оценка жидкой фазы".
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, и стандартов ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
1.1 Настоящий стандарт устанавливает метод оценки способности активированного угля адсорбировать компоненты, содержащиеся в воде и сточных водах в низких концентрациях, путем построения изотермы адсорбции. Метод применяют для характеристики адсорбционных свойств неотработанных и восстановленных активированных углей.
1.2 Настоящий метод используют в средах с содержанием адсорбируемого вещества на уровне малых значений миллиграммов на литр или микрограммов на литр.
1.3 Настоящий метод может быть использован для определения адсорбционной способности активированных углей и констант уравнения адсорбции Фрейндлиха, при условии проведения процедур в строгом соответствии с требованиями данного стандарта.
1.4 В настоящем стандарте все единицы измерения приведены в системе СИ. Никакие другие единицы измерений в настоящий стандарт не включены.
1.5 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь стандарта несет ответственность за обеспечение соответствующих мер безопасности и охраны здоровья и определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
2.1 Стандарты ASTM <1>
--------------------------------
<1> Уточнить ссылки на стандарты ASTM можно на сайте ASTM: www.astm.org или в службе поддержки клиентов ASTM: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
ASTM D 1129 Terminology Relating to Water (Терминология, относящаяся к воде)
ASTM D 1193 Specification for Reagent Water (Спецификация лабораторной воды)
ASTM D 3370 Practices for Sampling Water from Closed Conduits (Практики отбора проб воды из закрытых водоводов)
ASTM D 2652 Terminology Relating to Activated Carbon (Терминология, относящаяся к активированному углю)
ASTM D 2867 Test Methods for Moisture in Activated Carbon (Методы определения влаги в активированном угле)
3 Термины и определения
3.1 Определения
3.1.1 Определения терминов, относящихся к активированным углям и использованных в настоящем стандарте, приведены по ASTM D 2652.
3.1.2 Определения терминов, касающихся воды и использованных в настоящем стандарте, приведены по ASTM D 1129.
4 Сущность метода
4.1 Сущность метода заключается в определении адсорбционной способности активированного угля путем помещения его в емкость, заполняемую практически доверху водным раствором, содержащим адсорбируемые вещества, и определении количества адсорбируемых веществ, удаленных из раствора. По результатам испытания вычисляют адсорбционную активность, строят изотерму адсорбции и графическим способом определяют константы уравнения Фрейндлиха K и 1/n.
4.1.1 Массу навески активированного угля, используемую для испытания, подбирают таким образом, чтобы достичь приемлемых остаточных концентраций адсорбируемых веществ в растворе. При правильно подобранных навесках активированного угля из раствора должно удаляться не более 90%, но не менее 10% адсорбируемых веществ.
4.1.2 Если масса навески активированного угля, удовлетворяющая указанным условиям, окажется менее 1 мг, объем водного раствора можно увеличить, например, до 1000 см3.
5 Назначение и применение
5.1 Настоящий метод позволяет определить равновесную адсорбционную способность активированного угля по отношению к адсорбируемым веществам, содержащимся в воде. Константы уравнения Фрейндлиха K и 1/n, вычисляемые исходя из данных, полученных настоящим методом, могут быть использованы для оценки требуемого количества активированного угля и периодичности его замены при очистке вод, содержащих другие концентрации адсорбируемых веществ.
6 Ограничения
6.1 Вода не должна содержать нерастворимых примесей.
6.2 Исследования показали, что присутствие в воде природных органических веществ, таких как гуминовые кислоты, может оказывать значительное влияние на способность углей адсорбировать другие вещества. Результаты, полученные для воды, степень чистоты которой отлична от степени чистоты воды для анализа, могут быть не применимы для других водных систем.
6.3 На результаты, получаемые настоящим методом для построения изотермы адсорбции, влияют ионная сила, pH и температура воды, а также присутствие и развитие в воде микроорганизмов.
7 Аппаратура
7.1 Перемешивающее устройство, приспособленное для установки в нем изотермических склянок и перемешивания их содержимого до получения однородной взвеси порошка активированного угля в воде путем встряхивания или переворачивания этих склянок, совершающее 25 движений в минуту.
7.2 Измельчитель, способный измельчать материал так, чтобы 90% материала проходило через сито 325 меш (45 мкм).
7.3 Изотермические склянки - склянки из янтарного (темного) стекла с узким горлом и крышками, герметично закрывающими склянки благодаря политетрафторэтиленовым (тефлоновым) вкладышам, вместимостью 250, 500 и 1000 см3, которые можно помещать в центрифугу, вращающуюся со скоростью 2000 об/мин.
7.4 Питающий резервуар для раствора - контейнер вместимостью 10 дм3 из нержавеющей стали 316 с плавающей крышкой, облицованной тефлоном,
Для просмотра документа целиком скачайте его >>>
