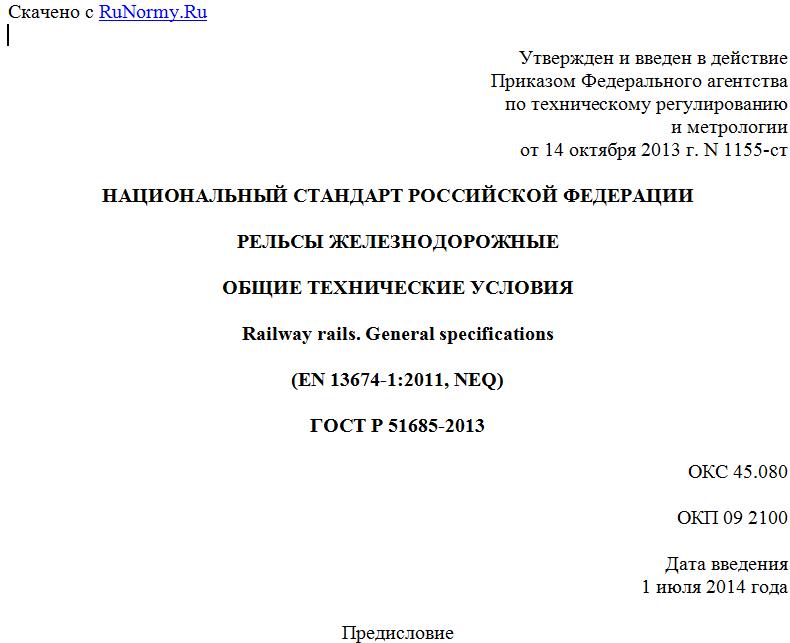

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 14 октября 2013 г. N 1155-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Railway rails. General specifications
(EN 13674-1:2011, NEQ)
ГОСТ Р 51685-2013
ОКС 45.080
ОКП 09 2100
Дата введения
1 июля 2014 года
Предисловие
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта (ОАО "ВНИИЖТ"), Открытым акционерным обществом "Уральский институт металлов" (ОАО "УИМ"), Федеральным государственным унитарным предприятием "Научно-исследовательский институт мостов и дефектоскопии Федерального агентства железнодорожного транспорта" (ФГУП "НИИ мостов и дефектоскопии"), Институтом металлургии и материаловедения имени А.А. Байкова Российской академии наук (ИМет РАН), Обществом с ограниченной ответственностью "ЕвразХолдинг" (ООО "ЕвразХолдинг"), Открытым акционерным обществом "ЕВРАЗ Нижнетагильский металлургический комбинат" (ОАО "ЕВРАЗ НТМК"), Открытым акционерным обществом "Объединенный Западно-Сибирский металлургический комбинат" (ОАО "ЕВРАЗ ЗСМК").
2. Внесен Техническими комитетами по стандартизации ТК 45 "Железнодорожный транспорт" и ТК 367 "Чугун, прокат и металлоизделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2013 г. N 1155-ст.
4. Настоящий стандарт разработан с учетом основных положений европейского регионального стандарта ЕН 13674-1:2011 "Железные дороги. Путь. Рельсы. Часть 1. Рельсы Виньоля 46 кг/м и более" (EN 13674-1:2011 "Railway applications - Track - Rail - Part 1: Vignole railway rails 46 kg/m and above", NEQ).
5. Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов Таможенного союза "О безопасности инфраструктуры железнодорожного транспорта" и "О безопасности высокоскоростного железнодорожного транспорта".
6. Взамен ГОСТ Р 51685-2000.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Разработка нового стандарта взамен ГОСТ Р 51685-2000 осуществлена в целях создания доказательной базы для обеспечения выполнения обязательных требований технических регламентов Таможенного союза "О безопасности инфраструктуры железнодорожного транспорта" и "О безопасности высокоскоростного железнодорожного транспорта", для дальнейшего повышения качества, эксплуатационной надежности и конкурентоспособности отечественных железнодорожных рельсов в современных условиях эксплуатации на Российских железных дорогах, а также в целях гармонизации национального стандарта с международными и региональными стандартами.
Анализ действующей за рубежом нормативной документации показал, что наиболее современным стандартом на железнодорожные рельсы является европейский стандарт EN 13674-1:2011 "Железные дороги - Путь - Рельсы. Часть 1: Железнодорожные рельсы Виньоля 46 кг/м и более". Европейский стандарт ориентирован на производство рельсов высокого качества с использованием наиболее передовых технологических процессов и предусматривает нормирование тех характеристик рельсов, которые имеют определяющее значение для производства высококачественной продукции. В него впервые введены квалификационные испытания рельсов, которые включают результаты всех "обычных" приемо-сдаточных испытаний, а также новые испытания для оценки вязкости разрушения (статической и циклической трещиностойкости стали), характеристик сопротивления стали усталости и остаточных напряжений в подошве рельсов, которые определяют безопасное применение рельсов и их ресурс. В стандарт впервые введены все основные технические требования по неразрушающему контролю.
Настоящий стандарт, разработанный взамен ГОСТ Р 51685-2000, содержит ряд технических требований и методов испытаний, установленных в EN 13674-1:2011, но неэквивалентен ему.
В настоящем стандарте по отношению к ГОСТ Р 51685-2000 сохранены в основном структура построения (для выполнения действующих требований стандартизации в Российской Федерации), перечень основных требований, порядок приемки и методы контроля рельсов с учетом реальных и перспективных условий производства рельсов на металлургических комбинатах Российской Федерации и с учетом специфики Российских железных дорог.
Для гармонизации настоящего стандарта с евронормами из EN 13674-1 использованы: значения нормативов допускаемых отклонений размеров и формы поперечного сечения рельсов - в 5.2.1.1 (таблица 3), значение норматива перпендикулярности торцов рельсов - в 5.2.4, значения нормативов прямолинейности рельсов классов A и B - в 5.2.5 (таблица 5), схема контроля отклонений рельсов от прямолинейности и скручивания - в Приложении Е (таблицы Е.1, Е.2 и Е.3), норматив, метод оценки и конструкция шаблона для контроля скручивания концов рельсов - в 5.2.6, 7.5.2 (рисунок Ж.15), нормативы качества поверхности класса Е - в 5.7.1 (таблица 9), 5.7.3 (таблица 10), норматив циклической долговечности при усталостных испытаниях образцов из рельсов на растяжение - сжатие - в 5.16, расположение и конструкция образцов - в 7.19 (рисунки 8 и 9), норматив скорости роста усталостной трещины для термоупрочненных рельсов при испытаниях образцов из рельсов при фиксированных значениях размаха коэффициента интенсивности напряжений - в 5.17, методика испытаний, расположение и конструкция образцов - в 7.20 (рисунки 10 и 11), нормативы статической трещиностойкости KIc - в 5.19, расположение и конструкция образцов - в 7.22 (рисунки 12 и 13), норматив остаточных растягивающих напряжений в средней части подошвы рельсов - в 5.20, схема разрезки образца - на рисунке 14, схемы расположения образцов для контроля микроструктуры и глубины обезуглероженного слоя в головке рельса - в 7.15.1, 7.15.2 (рисунки 6 и 7), метод контроля обезуглероженного слоя по твердости - в 7.15.2, классификация и методы контроля неметаллических включений (EN 10247) - в 3.2, 5.5, 7.8.2, Приложение М, рисунки шаблонов контроля профиля формы и основных размеров поперечного сечения рельсов и расположения болтовых отверстий в вертикальной плоскости - Ж.3, Ж.6, Ж.7, Ж.8, Ж.9 и Ж.13, методы неразрушающего контроля внутренних дефектов в рельсах - в Приложении К (рисунки К.3, К.4, К.5), идея введения в стандарт шкалы макроструктуры рельсов - в Приложении И (рисунки И.1, И.2, И.3, И.3а, И.4, И.5).
Кроме того, в национальном стандарте повышены некоторые имеющиеся в ГОСТ Р 51685-2000 и введены дополнительные требования и методы испытаний из норм безопасности НБ ЖТ ТМ-01-98, а также введены рекомендации по сферам рационального применения рельсов различных категорий.
1. Область применения
Настоящий стандарт распространяется на железнодорожные рельсы широкой колеи 1520 мм (далее - рельсы), предназначенные для эксплуатации на железнодорожных путях общего и необщего пользования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р ИСО 14284-2009 Сталь и чугун. Отбор и подготовка образцов для определения химического состава
ГОСТ Р 50542-93 Изделия из черных металлов для верхнего строения рельсовых путей. Термины и определения
ГОСТ Р 53442-2009 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Допуски формы, ориентации, месторасположения и биения
ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 25.502-79 Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость
ГОСТ 25.506-85 Расчеты и испытания на прочность. Методы механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1497-84 Металлы. Методы испытаний на растяжение
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7565-81 Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 8233-56 Сталь. Эталоны микроструктуры
ГОСТ 26877-2008 Металлопродукция. Методы измерений отклонений формы
ГОСТ Р ИСО 9001-2015 Системы менеджмента качества. Требования
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10243-75 Сталь. Методы испытаний и оценки макроструктуры
ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17745-90 Стали и сплавы. Методы определения газов
ГОСТ 18895-97 Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 21014-88 Прокат черных металлов. Термины и определения дефектов поверхности
ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88 Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.7-88 Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87 Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88 Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 22536.10-88 Сталь углеродистая и чугун нелегированный. Методы определения алюминия
ГОСТ 22536.11-87 Сталь углеродистая и чугун нелегированный. Методы определения титана
ГОСТ 22536.12-88 Сталь углеродистая и чугун нелегированный. Методы определения ванадия
ГОСТ 28033-89 Сталь. Метод рентгенофлюоресцентного анализа
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего
