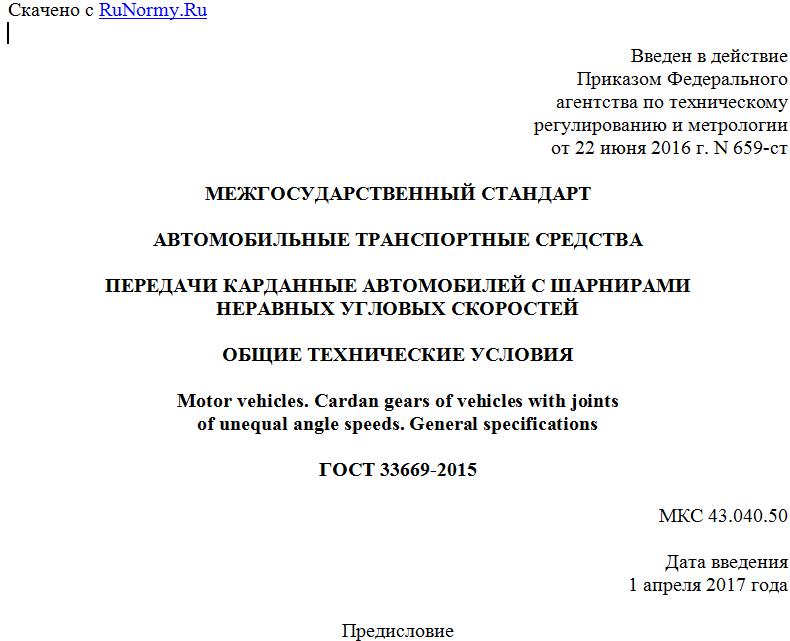

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 июня 2016 г. N 659-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
ПЕРЕДАЧИ КАРДАННЫЕ АВТОМОБИЛЕЙ С ШАРНИРАМИ
НЕРАВНЫХ УГЛОВЫХ СКОРОСТЕЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Motor vehicles. Cardan gears of vehicles with joints
of unequal angle speeds. General specifications
ГОСТ 33669-2015
МКС 43.040.50
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48-2015).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2016 г. N 659-ст межгосударственный стандарт ГОСТ 33669-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на карданные передачи и карданные валы с шарнирами неравных угловых скоростей, их узлы и детали, предназначенные для трансмиссий автомобильных транспортных средств (далее - ТС) категорий M и N по [1]. Допускается распространять действие стандарта на карданные передачи других транспортных средств, машин и механизмов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 карданная передача: Агрегат ТС, состоящий из двух и более карданных валов, промежуточных опор (при необходимости) и предназначенный для передачи крутящего момента от одного агрегата к другому, оси валов которых не совпадают и могут менять свое взаимное расположение.
3.2 карданный вал: Вал, выполненный в виде трубы или стержня либо в комбинации трубы и стержня, с карданными или упругими (полукарданными) шарнирами, который может иметь механизм изменения длины вала.
3.3 карданный шарнир: Кинематическая вращательная пара, предназначенная для соединения валов с пересекающимися осями и обеспечения возможности передачи крутящего момента под переменным углом.
3.4 сдвоенный карданный шарнир: Кинематический узел, состоящий из двух карданных шарниров, соединенных между собой присоединительными поверхностями или с помощью общей детали.
3.5 длина карданного вала: Расстояние между присоединительными поверхностями фланцев шарниров.
Примечания
1 Допускается за длину вала принимать расстояние между центрами шарниров или другими конструктивными элементами, например, расстояние от центра шарнира до центра подшипника промежуточной опоры.
2 При наличии механизма изменения длины карданного вала за его минимальную длину следует принимать расстояние между присоединительными поверхностями фланцев в полностью сжатом положении карданного вала, а за максимальную длину - суммарное значение минимальной длины карданного вала и максимально допустимого хода в его механизме изменения длины.
3.6 механизм изменения длины карданного вала: Устройство, обеспечивающее изменение длины карданного вала при изменении расстояния между агрегатами, соединяемыми карданной передачей.
3.7 длина карданной передачи: Расстояние между наружными поверхностями присоединительных фланцев карданной передачи или другими ее присоединительными элементами.
3.8 промежуточная опора карданной передачи: Механизм, применяемый в качестве опоры при соединении двух валов карданной передачи.
3.9 углы установки карданной передачи: Углы в шарнирах карданной передачи ТС полной массы, находящегося на горизонтальной поверхности.
3.10 максимальный угол поворота в шарнире: Максимально возможный угол в шарнире при вращательном движении.
3.11 момент поворота в шарнире: Момент, необходимый для преодоления сопротивления относительному угловому перемещению в шарнире.
3.12 усилие осевого перемещения в механизме изменения длины карданного вала: Усилие, необходимое для относительного осевого перемещения элементов механизма изменения длины ненагруженного крутящим и (или) изгибающим моментами карданного вала.
3.13 угол разворота вилок карданного вала: Относительное угловое смещение осей отверстий вилок карданного вала.
4. Технические требования
4.1 Основными параметрами карданных передач являются:
- минимальная длина;
- максимальная длина;
- максимальный угол поворота в шарнире;
- усилие осевого перемещения в механизме изменения длины;
- дисбаланс;
- крутящий момент, выдерживаемый без остаточной деформации;
- крутящий момент, выдерживаемый без разрушения деталей;
- критическая частота вращения;
- радиальное биение трубы;
- радиальные зазоры в шарнирах;
- осевые зазоры в шарнирах.
4.2 Расчет критической частоты вращения карданного вала приведен в приложении А.
4.3 Допустимый дисбаланс карданного вала, отнесенный к каждой из опор, не должен превышать произведения его массы, приходящейся на эти опоры, и указанного в таблице 1 удельного дисбаланса.
Таблица 1
Нормы удельного дисбаланса карданного вала
Максимальная частота вращения карданного вала в трансмиссии, мин-1 Удельный дисбаланс, отнесенный к опоре карданного вала, г·см/кг, не более
До 500 включ. 25
Св. 500 до 1500 включ. 15
Св. 1500 до 2500 включ. 10
Св. 2500 до 4000 включ. 6
Св. 4000 4
