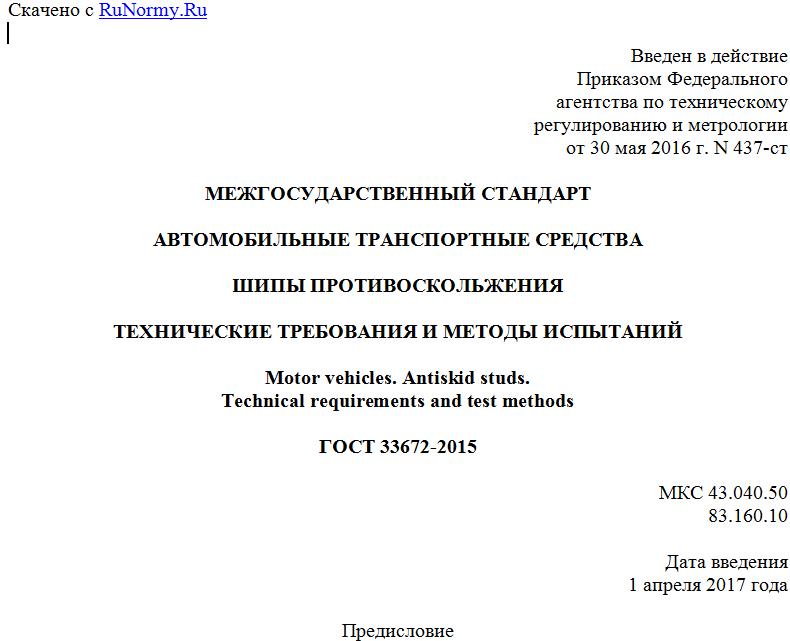

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 мая 2016 г. N 437-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
ШИПЫ ПРОТИВОСКОЛЬЖЕНИЯ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Motor vehicles. Antiskid studs.
Technical requirements and test methods
ГОСТ 33672-2015
МКС 43.040.50
83.160.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48-2015)
За принятие голосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 мая 2016 г. N 437-ст межгосударственный стандарт ГОСТ 33672-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на шипы противоскольжения (далее - шипы) для ошиповки пневматических зимних шин автомобильных транспортных средств (далее - АТС) категорий M, N, O по Сводной резолюции [1].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.314-68 Единая система конструкторской документации. Указание на чертежах о маркировании и клеймении изделий
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 3882-74 (ИСО 513-75) Сплавы твердые спеченные. Марки
ГОСТ 4754-97 Шины пневматические для легковых автомобилей, прицепов к ним, легких грузовых автомобилей и автобусов особо малой вместимости. Технические условия
ГОСТ 5513-97 Шины пневматические для грузовых автомобилей, прицепов к ним, автобусов и троллейбусов. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 18833-73 Головки измерительные рычажно-зубчатые. Технические условия
ГОСТ 20017-74 (ИСО 3738-1-82) Сплавы твердые спеченные. Метод определения твердости по Роквеллу
ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров
ГОСТ 29329-92 Весы для статического взвешивания. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 выступ износостойкого элемента шипа: Нормальное расстояние от поверхности корпуса шипа, со стороны установки износостойкого элемента, до максимально выступающей точки износостойкого элемента.
3.2 длина шипа: Наибольший размер шипа вдоль его оси, перпендикулярный фланцу шипа.
3.3 зимняя шина: Автомобильная шина, у которой рисунок протектора покрышки, материал протектора или конструкция специально рассчитаны для обеспечения повышенного сцепления с обледенелым или покрытым снегом дорожным покрытием.
3.4 износостойкий элемент шипа: Деталь шипа, непосредственно взаимодействующая с дорожным покрытием.
3.5 корпус шипа: Деталь шипа, удерживающая износостойкий элемент в протекторе покрышки шины.
3.6
протектор покрышки: Наружная резиновая часть покрышки пневматической шины, как правило, с рельефным рисунком, обеспечивающая сцепление с дорогой и предотвращающая каркас от повреждений. [ГОСТ 22374-77, статья 7]
3.7 сила удержания износостойкого элемента в корпусе шипа: Сила, направленная вдоль оси износостойкого элемента, обеспечивающая неподвижное соединение износостойкого элемента шипа относительно его корпуса.
3.8 сила удержания шипа в протекторе покрышки шины: Сила, направленная вдоль оси шипа, обеспечивающая неподвижное соединение корпуса шипа относительно элемента протектора покрышки шины, в котором он установлен (без учета упругой деформации материала покрышки шины).
3.9 схема ошиповки: Графическое изображение мест расположения шипов или отверстий под них в элементах протектора покрышки зимней шины.
3.10 фланец шипа: Элемент корпуса шипа, служащий для удержания шипа в протекторе покрышки шины.
3.11 шип противоскольжения (шип): Твердый профилированный стержень, состоящий из корпуса и износостойкого элемента и устанавливаемый в элементе протектора покрышки зимней шины для повышения сцепления шины с обледенелым или покрытым снегом дорожным покрытием.
3.12 элемент протектора покрышки шины: Часть протектора покрышки шины, сформированная его рисунком.
4. Классификация, обозначение и размеры
4.1 Шипы подразделяют:
а) по назначению:
- л - для легковых шин;
- лг - для легких грузовых шин;
- г - для грузовых шин;
б) по количеству фланцев:
- одно-, двух-, трех- и более фланцевые в соответствии с рисунком 1;
в) по материалу корпуса:
- металлические;
- неметаллические;
- комбинированные.
Рисунок 1 - Виды шипов по количеству фланцев
4.2 Обозначение шипов, применяемое в конструкторской документации (далее - КД), утвержденной в установленном порядке, должно соответствовать ГОСТ 2.201 или системе обозначения изделий, установленной в автомобильной промышленности.
4.3 Условное обозначение шипов, применяемое, например, в инструкциях к шипам, в переписке, может иметь следующую структуру:
XX XX X X
-T- -T- -T- -T-
¦ ¦ ¦ ¦
¦ ¦ ¦ L----- Материал корпуса
¦ ¦ ¦
¦ ¦ L--------- Количество фланцев
