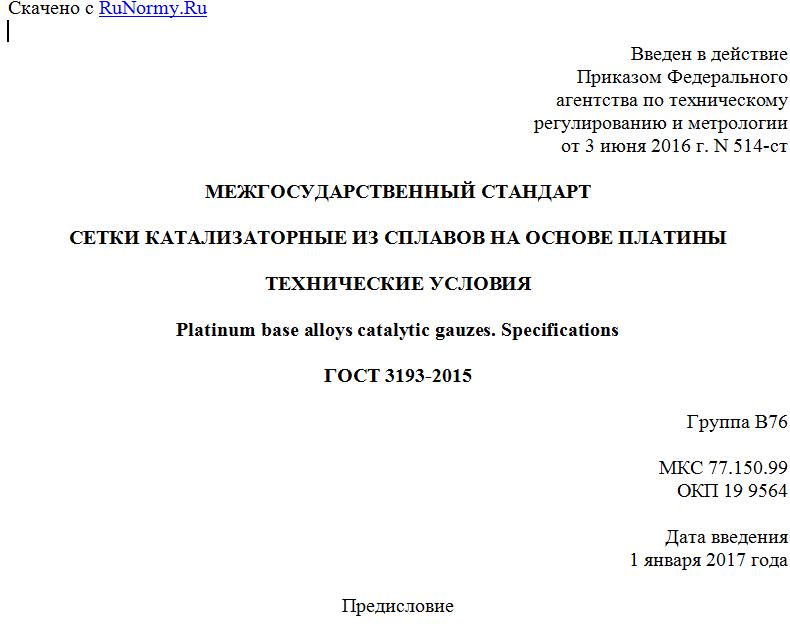

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 июня 2016 г. N 514-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЕТКИ КАТАЛИЗАТОРНЫЕ ИЗ СПЛАВОВ НА ОСНОВЕ ПЛАТИНЫ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Platinum base alloys catalytic gauzes. Specifications
ГОСТ 3193-2015
Группа В76
МКС 77.150.99
ОКП 19 9564
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-97 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 304 "Благородные металлы, сплавы и промышленные изделия из них", Акционерным обществом "Екатеринбургский завод по обработке цветных металлов"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2016 г. N 514-ст межгосударственный стандарт ГОСТ 3193-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 3193-74
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на тканые и вязаные катализаторные сетки из сплавов на основе платины (далее - сетки), применяемые в химической промышленности в качестве катализаторов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 4381-87 Микрометры рычажные. Общие технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 10197-70 Стойки-штативы для измерительных головок. Технические условия
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 12556.1-82 Сплавы платино-родиевые. Метод определения родия
ГОСТ 12556.2-82 Сплавы платино-родиевые. Методы спектрального анализа
ГОСТ 13498-2010 Платина и сплавы на ее основе. Марки
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 22864-84 <1> Благородные металлы и их сплавы. Общие требования к методам анализа
--------------------------------
<1> В Российской Федерации наряду с вышеуказанным действует ГОСТ Р 52599-2006 "Драгоценные металлы и их сплавы. Общие требования к методам анализа".
ГОСТ 28798-90 Головки измерительные пружинные. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт заменен без замены, то положение, в котором дана ссылка на него, применяется в части, незатрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 вмятина: Дефект поверхности в виде произвольно расположенного углубления различной формы и величины с пологими краями.
3.2 плена: Дефект поверхности в виде отслоения, чаще всего языкообразной формы, вытянутого в направлении деформации и соединенного с основным металлом одной стороной.
3.3 постороннее включение: Дефект поверхности в виде включения инородного металлического или неметаллического тела (частицы) различной формы и величины.
3.4 раковина: Дефект поверхности в виде одиночного углубления вытянутой или точечной формы от выкрашивания посторонних включений или вскрытия газового пузыря.
3.5 расслоение: Дефект поверхности в виде отделения слоя (слоев) металла, ориентированного вдоль направления деформации.
3.6 след зачистки: Дефект поверхности в виде участка с повышенной шероховатостью, образовавшейся после зачистки проволоки абразивным инструментом.
3.7 царапина: Дефект поверхности в виде углубления неправильной формы и произвольного направления, образовавшийся в результате механических повреждений, в том числе при складировании и транспортировке.
4. Классификация
4.1 По способу изготовления сетки подразделяют:
- на тканые - образованные перекрестным переплетением проволок основы (проволок, проходящих вдоль полотна сетки) с проволоками утка (проволоками, проходящими поперек волокна сетки);
- вязаные - образованные изгибанием проволоки в петли, с последующим переплетением их между собой.
4.2 По способу подготовки поверхности:
- без активации поверхности;
- с активацией поверхности пламенем водорода;
- с электрохимической активацией поверхности.
4.3 Структура условного обозначения сеток приведена в приложении А.
5. Технические требования
5.1. Основные показатели и характеристики (свойства)
5.1.1 Сетки должны соответствовать требованиям настоящего стандарта и изготовляться по технологическому регламенту, утвержденному в установленном порядке.
5.1.2 Тканые сетки изготовляют полотняного переплетения с квадратными ячейками - типа ТК. Параметры и основные размеры сеток должны соответствовать требованиям, указанным на рисунке 1 и в таблице 1.
--------------------------------
<*> Размеры для справок.
Рисунок 1 - Сетка типа ТК
Таблица 1
В миллиметрах
Типоразмер тканой сетки Размер стороны ячейки в свете a (справочный) Диаметр проволоки d Количество ячеек на 1 см2, шт.
Номин. размер Пред. откл. Номин. Пред. откл.
ТК 0220 0,220 0,092 +/- 0,004 1024 +/- 65
ТК 0230 0,230 0,082 +/- 0,003
