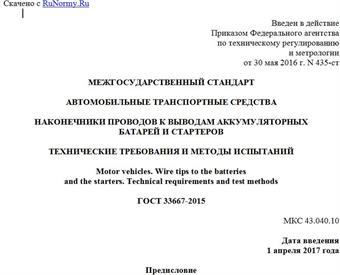

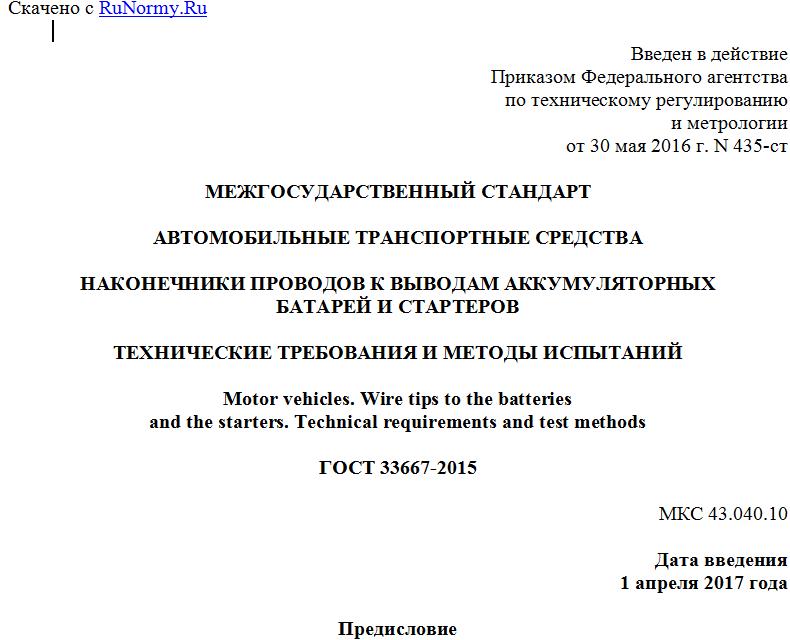

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 мая 2016 г. N 435-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
НАКОНЕЧНИКИ ПРОВОДОВ К ВЫВОДАМ АККУМУЛЯТОРНЫХ
БАТАРЕЙ И СТАРТЕРОВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Motor vehicles. Wire tips to the batteries
and the starters. Technical requirements and test methods
ГОСТ 33667-2015
МКС 43.040.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ"), Федеральным государственным унитарным предприятием "Научно-исследовательский и экспериментальный институт автомобильной электроники и электрооборудования" (ФГУП "НИИАЭ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 мая 2016 г. N 435-ст межгосударственный стандарт ГОСТ 33667-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на наконечники автотракторных проводов к выводам аккумуляторных батарей и стартеров.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 860-75 Олово. Технические условия
ГОСТ 1020-97 Латуни литейные в чушках. Технические условия
ГОСТ 1173-2006 Фольга, ленты, листы и плиты медные. Технические условия
ГОСТ 2060-2006 Прутки латунные. Технические условия
ГОСТ 2208-2007 Фольга, ленты, полосы, листы и плиты латунные. Технические условия
ГОСТ 3778-98 Свинец. Технические условия
ГОСТ 3940-84 Электрооборудование автотракторное. Общие технические условия <1>
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 52230-2004 "Электрооборудование автотракторное. Общие технические условия".
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Технические требования
3.1 Типы и размеры
3.1.1 Типы и размеры наконечников должны соответствовать указанным на рисунках 1 - 7 и в таблицах 1 - 6.
Таблица 1
Тип Конструктивное исполнение наконечников Номер рисунка Номер таблицы
1 Наконечники к выводам аккумуляторных батарей с осевым расположением провода 1 2
2 Наконечники к выводам аккумуляторных батарей с боковым расположением провода 2 3
3 Наконечники аккумуляторных батарей провода массы 3 4
4 Наконечники к выводам стартеров ленточные 4 5
5 Наконечники к выводам стартеров трубчатые 5 6
6 Наконечник к выводам стартеров ленточный угловой 6 6а
7 Наконечник переходной 7 6б
Исполнение для двух проводов сечением 50 мм2.
Примечание - Допускается увеличение размера с 14,5 до 17,5 мм.
Рисунок 1 - Тип 1
Таблица 2
Сечение провода, мм2 Знак полярности Упор D, мм d, мм r, мм b, мм b1, мм S, мм
Номинальный Предельное отклонение Номинальный Предельное отклонение
6 + Правый 25 19,5 +0,33 1,9 4,0 +0,18 3,7 1,5
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
10 + Правый 25 19,5 +0,33 2,4 5,0 +0,18 5,0 1,5
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
16 + Правый 25 19,5 +0,33 3,3 7,0 +0,22 7,0 1,5
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
25 + Правый 25 19,5 +0,33 4,0 9,0 +0,22 8,5 1,5
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
35 + Правый 25 19,5 +0,33 4,6 10,3 +0,22 10,0 1,5
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
50 + Правый 25 19,5 +0,33 5,7 13,3 +0,27 11,4 1,5
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
70 + Правый 25 19,5 +0,33 6,7 14,5 +0,27 15,0 2,0
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
Примечание - Допускается увеличение размера с 14,5 до 17,5 мм.
Рисунок 2 - Тип 2
Таблица 3
Сечение провода, мм2 Знак полярности Упор D, мм d, мм d1, мм d2, мм r, мм b, мм l, мм
Номинальный Предельное отклонение
6 + Правый 25 19,5 +0,33 6,0 3,7 2,0 3 14
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
10 + Правый 25 19,5 +0,33 9,0 5,0 2,0 3 14
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
16 + Правый 25 19,5 +0,33 11,6 7,0 1,5 5 16
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
25 + Правый 25 19,5 +0,33 13,0 9,0 1,5 5 16
+ Левый 25 19,5 +0,33
- Правый 23 17,9 +0,27
- Левый 23 17,9 +0,27
35 + Правый 25 19,5 +0,33 15,3 10,3 1,5 8 17,5
+ Левый 25 19,5 +0,33 17,5
- Правый 23 17,9 +0,27 16,5
- Левый 23 17,9 +0,27 16,5
