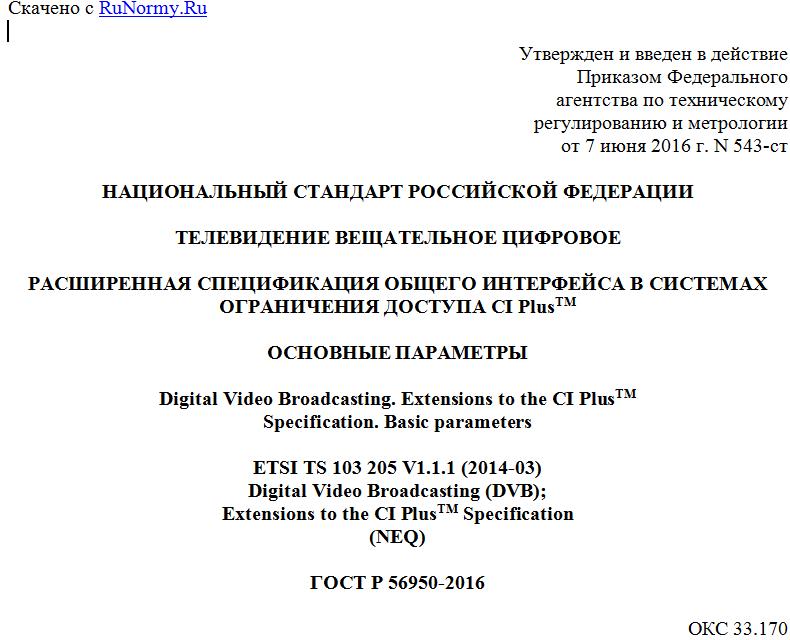

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 июня 2016 г. N 543-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕЛЕВИДЕНИЕ ВЕЩАТЕЛЬНОЕ ЦИФРОВОЕ
РАСШИРЕННАЯ СПЕЦИФИКАЦИЯ ОБЩЕГО ИНТЕРФЕЙСА В СИСТЕМАХ
ОГРАНИЧЕНИЯ ДОСТУПА CI PlusTM
ОСНОВНЫЕ ПАРАМЕТРЫ
Digital Video Broadcasting. Extensions to the CI PlusTM
Specification. Basic parameters
ETSI TS 103 205 V1.1.1 (2014-03)
Digital Video Broadcasting (DVB);
Extensions to the CI PlusTM Specification
(NEQ)
ГОСТ Р 56950-2016
ОКС 33.170
ОКП 657400
Дата введения
1 июня 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием Ордена Трудового Красного Знамени научно-исследовательским институтом радио, Самарский филиал "Самарское отделение научно-исследовательского института радио" (филиал ФГУП НИИР - СОНИИР)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 июня 2016 г. N 543-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений стандарта Европейского института по стандартизации в области телекоммуникаций (ETSI) ЕТСИ ТС 103 205 V1.1.1 (2014-03) "Расширенная спецификация общего интерфейса в системах ограничения доступа CI PlusTM" [ETSI TS 103 205 V1.1.1 "Digital Video Broadcasting (DVB); Extensions to the CI PlusTM Specification", NEQ]
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт содержит расширенные характеристики общего интерфейса в системах ограничения доступа CI PlusTM, определенного в [1]. Стандарт распространяется на оборудование защиты информации, передаваемой по каналам вещания и по каналам интернет-протокола (Internet Protocol; IP).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения
ГОСТ Р 52591-2006 Система передачи данных пользователя в цифровом телевизионном формате. Основные параметры
ГОСТ Р 53528-2009 Телевидение вещательное цифровое. Требования к реализации протокола высокоскоростной передачи информации DSM-CC. Основные параметры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, сокращения и символы
3.1 В настоящем стандарте применены термины по ГОСТ Р 52210, ГОСТ Р 52591, ГОСТ Р 53528, а также следующие термины с соответствующими определениями:
3.1.1 виртуальный канал (Virtual Channel): Канал, формируемый из совокупности каналов Хоста и запускаемый из меню CICAM как элемент перечня каналов Хоста.
3.1.2 дескриптор (descriptor): Ключевое слово, определяющее тип передаваемых данных.
3.1.3 идентификатор локального транспортного потока (transport stream; TS) (Local TS identifier; LTS): Уникальный номер, присвоенный локальному (местному) TS; замещает байт синхронизации в каждом заголовке пакета TS.
3.1.4 интерфейс сети IP (IP network interface): Проводной или беспроводной интерфейс интегрированного приемника-декодера (Integrated Receiver Decoder; IRD), поддерживающего базовые соединения IP.
3.1.5 контент IP (IP-delivered content): Аудиовидеоконтент, принятый через сетевой интерфейс IP IRD.
3.1.6 листинг (listing): Список, составление списка.
3.1.7 локальный (местный) TS (Local TS): Последовательность пакетов TS, в которой каждый пакет TS имеет идентификатор локального TS.
3.1.8 настройка приоритетная (foreground tune): Операция настройки в многопоточном режиме для приема службы, которая будет представляться пользователю.
3.1.9 настройка фоновая (background tune): Операция настройки в многопоточном режиме для приема службы, не предназначенной для представления пользователю.
3.1.10 общий интерфейс (Common Interface; CI): Метод обеспечения доступа к скремблированному сигналу, при котором все узлы Хоста, имеющие отношение к защите информации, устанавливаются в модуле защиты.
3.1.11 орган (trust authority): Объект (организация), который регламентирует соответствие и надежность реализаций CICAM и Хоста в соответствии с настоящим стандартом.
3.1.12 платформа координации приложений (application coordination framework): Совокупность конкретных правил CI PlusTM координации приложений вещания и приложений CICAM.
Примечание - В соответствии с 12.4 настоящего стандарта.
3.1.13 приложение вещания (broadcast application): Приложение, сигнализируемое в службе вещания, или приложение, запускающее приложение вещания, даже если оно само не сигнализируется в службе DVB.
3.1.14 приложение вещания CICAM (CICAM broadcast application): Приложение вещания, загруженное от системы вспомогательных файлов.
3.1.15 приложение, сигнализированное вещанием (broadcast signalled application): Приложение, сигнализированное в службе DVB, которое может переноситься во внутриполосной службе (например, с каруселью объектов DSM-CC) или во внеполосной службе [например, с помощью протокола передачи гипертекста (HyperText Transfer Protocol; HTTP) или системы вспомогательных файлов CICAM].
3.1.16 приложение AppMMI CICAM (CICAM AppMMI application): Приложение, использующее ресурсы приложения MMI CI PlusTM и запущенное CICAM.
3.1.17 приложение CICAM (CICAM application): Приложение, предоставленное CICAM с помощью системы вспомогательных файлов или использования ресурса приложения MMI.
3.1.18 профиль пользователя (consumer profile): Данные, представляющие интересы и предпочтения пользователя.
3.1.19 режим ввода (Input Mode): Режим работы интерфейса TS, в котором CICAM генерирует для Хоста новые TS.
3.1.20 режим доставки контента IP Хосту в режиме проигрывателя (IP delivery Host player mode): Режим обработки контента IP, в процессе которого Хост обрабатывает протоколы доставки и формат инкапсуляции контента.
3.1.21 режим доставки контента IP CICAM в режиме проигрывателя (IP delivery CICAM player mode): Режим обработки доставленного контента IP, в процессе которого CICAM обрабатывает протоколы и формат инкапсуляции контента.
3.1.22 режим многопоточный (Multi-stream Mode): Режим работы, обеспечивающий перенос нескольких TS через интерфейс TS.
3.1.23 режим нормальный (Normal Mode): Режим работы локального TS, переносящего обычный TS.
3.1.24 режим обработки одиночного потока (single-stream mode): Режим работы интерфейса TS, соответствующего [2].
3.1.25 режим семпла (Sample Mode): Режим работы локального TS при переносе семпла.
3.1.26 режим спецэффектов (trick mode): Режим, позволяющий устанавливать начало проигрывания контента, ускоренную перемотку вперед или назад, ускоренное (относительно реального времени) считывание, запрос и считывание блоков контента, например I-кадров, в пределах элемента контента.
3.1.27 ресурс приложения MMI (application MMI resource): Ресурс, обеспечивающий обмен файлами и данными в обоих направлениях и обеспечивающий возможность возвращать информацию о статусе от домена приложения к модулю (CICAM).
3.1.28 сеанс проигрывателя (player session): Интервал времени, на котором выполняется проигрывание контента.
3.1.29 сеанс CICAM в режиме проигрывателя (CICAM player mode session): Интервал времени, на котором CICAM выполняет проигрывание контента.
3.1.30 семпл (Sample): Логический сегмент данных.
Примечание - Контент семпла содержит сегмент данных, скремблированных постоянным набором параметров скремблирования.
3.1.31 синтаксис (syntax): Часть языка программирования, которая описывает структуру программ как набор символов.
3.1.32 служба DVB (DVB service): Служба, которая сигнализирована или объявлена в соответствии со спецификациями DVB, включая [3], [4] и OSDT, приведенный в разделе 15 и приложении А настоящего стандарта.
3.1.33 транспортный поток (transport stream; TS): Набор из нескольких программных потоков данных цифрового телевизионного вещания, сформированный из программных пакетов постоянной длины с коррекцией ошибок и независимым тактированием от своих источников синхронизации.
3.1.34 трек (Track): Последовательность связанных семплов в файле контента IP, доставляемая Хосту в режиме проигрывателя.
3.1.35 тюнер (tuner): IRD, имеющий функциональную возможность доставки TS, содержащего не менее одной службы DVB.
3.1.36 формат преобразования юникода (Unicode Transformation Format, 8-bit; UTF-8): Восьмибитный набор символов для протоколов, выходящих за рамки кодировки ASCII.
3.1.37 Хост (Host): IRD, включающий в себя CI PlusTM со слотом CICAM.
3.1.38 элемент контента (content item): Объект, который может быть приобретен как единое целое, например, файл аудио/видео, аудиопоток.
В настоящем стандарте применены следующие сокращения:
ADQ - запрос домена приложения (Application Domain Query);
AIT - таблица информации приложения (Application Information Table);
AKH - аутентификация (проверка подлинности) ключа Хоста (Authentication Key Host);
