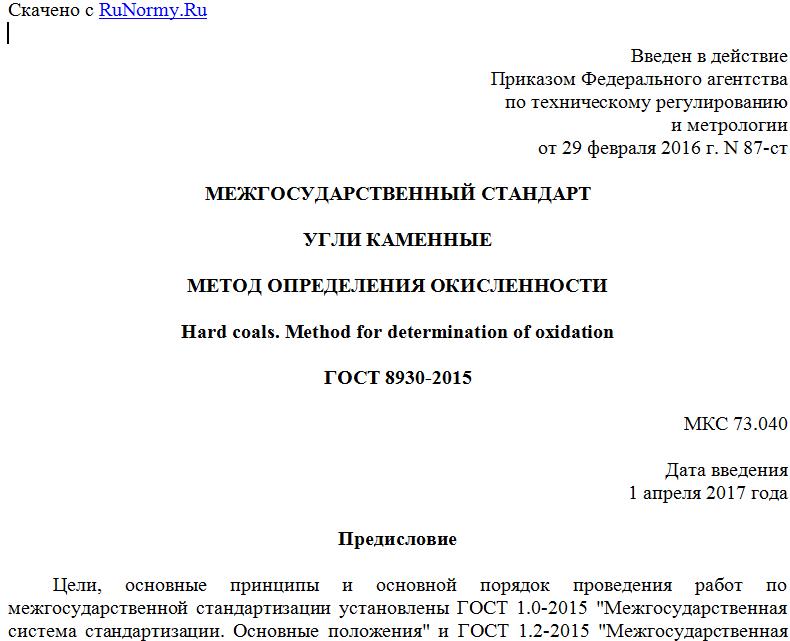

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 февраля 2016 г. N 87-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГЛИ КАМЕННЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ОКИСЛЕННОСТИ
Hard coals. Method for determination of oxidation
ГОСТ 8930-2015
МКС 73.040
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации Российской Федерации ТК 179 "Твердое минеральное топливо"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 февраля 2016 г. N 87-ст межгосударственный стандарт ГОСТ 8930-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВЗАМЕН ГОСТ 8930-94
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на каменные угли (угли среднего ранга) и устанавливает петрографический метод оценки окисленности углей путем подсчета участков зерен угля с признаками выветрелости и без признаков выветрелости.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 147-2013 Топливо твердое. Метод определения высшей теплоты сгорания и вычисление низшей теплоты сгорания
ГОСТ 1186-2014 Угли каменные. Метод определения пластометрических показателей
ГОСТ ISO 7404-3-2009 Методы петрографического анализа углей. Часть 3. Метод определения мацерального состава <1>
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 55662-2013 "Методы петрографического анализа углей. Часть 5. Метод определения мацерального состава".
ГОСТ ISO 7404-2-2012 Методы петрографического анализа углей. Часть 2. Методы подготовки образцов угля <2>
--------------------------------
<2> В Российской Федерации действует ГОСТ Р 55663-2013 "Методы петрографического анализа углей. Часть 2. Методы подготовки проб углей".
ГОСТ ISO 7404-5-2009 Методы петрографического анализа углей. Часть 5. Метод микроскопического определения показателя отражения витринита <3>
--------------------------------
<3> В Российской Федерации действует ГОСТ Р 55659-2013 "Методы петрографического анализа углей. Часть 5. Метод определения показателя отражения витринита с помощью микроскопа".
ГОСТ 8719-90 Угли бурые, каменные и антрацит. Метод определения гигроскопической влаги
ГОСТ 9284-75 Стекла предметные для микропрепаратов. Технические условия
ГОСТ 9815-75 Угли бурые, каменные, антрацит и горючие сланцы. Метод отбора пластовых проб
ГОСТ 10742-71 Угли бурые, каменные, антрацит, горючие сланцы и угольные брикеты. Методы отбора и подготовки проб для лабораторных испытаний.
ГОСТ 13739-78 Масло иммерсионное для микроскопии. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Сущность метода
Сущность метода заключается в исследовании под микроскопом в отраженном свете аншлиф-брикета угля в иммерсионной среде и количественном определении по микропризнакам отношения выветрелых участков зерен к общему количеству участков зерен, попавшим в поле зрения при подсчете точечным методом.
Примечание - Показатели окисленности, полученные с использованием настоящего стандарта, связаны только с возникновением дефектов в процессе окисления угля и не отражают однозначного изменения его химического состава.
4 Отбор проб
Отбор и подготовка проб - по ГОСТ 10742 и ГОСТ 9815.
5 Аппаратура, материалы и реактивы
5.1 Микроскоп металлографический, минералогический, биологический или другой, позволяющий проводить исследование в отраженном свете в воздушной и иммерсионной средах, обеспечивающий общее увеличение от 250 до 600x и соответствующий требованиям ГОСТ ISO 7404-3, ГОСТ ISO 7404-5.
Окуляр микроскопа должен иметь перекрестие из тонких линий. Микроскоп подготавливают к работе в соответствии с ГОСТ ISO 7404-3 и ГОСТ ISO 7404-5.
5.2 Препаратоводитель, позволяющий передвигать образец в горизонтальном и вертикальном направлениях. Перемещение в горизонтальном направлении предпочтительно проводить с помощью счетного механизма, а в перпендикулярном можно выполнять вручную.
5.3 Счетчик для регистрации числа точек наблюдения. Применяют интеграционное устройство (МИУ), пушинтегратор системы Глаголева или счетчик, используемый в медицине при определении лейкоцитарной формулы крови. При выведении изображения на монитор и совмещении микроскопа с компьютером подсчет производят с помощью клавиатуры.
Подсчет точек наблюдения можно осуществлять вручную с регистрацией записей в лабораторном журнале.
5.4 Оборудование для установки образца, включающее предметные стекла по ГОСТ 9284, пластилин (или другой пластичный материал) и пресс для установки поверхности препарата параллельно предметному стеклу.
5.5 Масло иммерсионное по ГОСТ 13739 и ГОСТ ISO 7404-5 с показателем преломления при 23 °C и длине волны 546 нм, равным (1,5180 +/- 0,0004).
6 Подготовка к анализу
Приготовление аншлиф-брикетов - по ГОСТ ISO 7404-2.
7 Порядок проведения испытаний
7.1 Микроскоп приводят в рабочее положение в соответствии с прилагаемой к нему инструкцией.
На предметный столик микроскопа устанавливают препаратоводитель и присоединяют его к счетчику. (Допускается ручное перемещение предметного столика при соблюдении равномерности перемещения.)
Нажатием на клавиши счетчика проверяют и при необходимости регулируют движение препаратоводителя по предметному столику микроскопа. При применении интеграционного устройства МИУ или установки для петрографического определения с программным обеспечением работу проводят согласно прилагаемым инструкциям.
7.2 Аншлиф-брикет наклеивают на предметное стекло, используя пластилин (или другой пластичный материал), с помощью пресса устанавливают его поверхность параллельно поверхности предметного стекла и закрепляют в препаратоводителе согласно инструкции к нему.
На поверхность брикета наносят иммерсионное масло, производят фокусировку и наблюдают изображение в микроскопе при увеличении 250 - 600x, идентифицируя по микропризнакам угольное вещество, находящееся на пересечении линий перекрестия окуляра.
Окисленность анализируемой пробы определяют по наличию выветрелых участков угольных зерен, а именно:
7.2.1 Если перекрестие окуляра попало на зерно, полностью находящееся в поле зрения, и на этом зерне наблюдаются признаки выветрелости, одно или более, такое зерно относят к окисленным. При этом точка пересечения тонких линий перекрестия может и не находиться на микропризнаке окисленности.
7.2.2 Если зерно велико настолько, что часть его выходит за пределы поля зрения, но перекрестие окуляра попало на участок с признаками выветрелости, такое зерно относят к окисленному, при этом точка пересечения тонких линий перекрестия также может не находиться на микропризнаке окисленности.
7.2.3 Если перекрестие окуляра попадает на участки зерен без признаков выветрелости, такие зерна относят к неокисленным независимо от того, все зерно попало в поле зрения или только его участок. В последнем случае в подсчете участвует только участок, попавший в поле зрения, а все зерно не рассматривают.
7.2.4 При попадании перекрестия окуляра на связующее вещество отсчет не производят.
7.2.5 При попадании на перекрестия окуляра признаков выветрелости на границах мацералов или мацералов и минеральной части отсчет производят с осторожностью. В случае разногласий в диагностике окисленности при наличии большого количества таких участков обязательно нужно проводить определение окисленности другим (предпочтительно химическим) методом.
Для просмотра документа целиком скачайте его >>>
