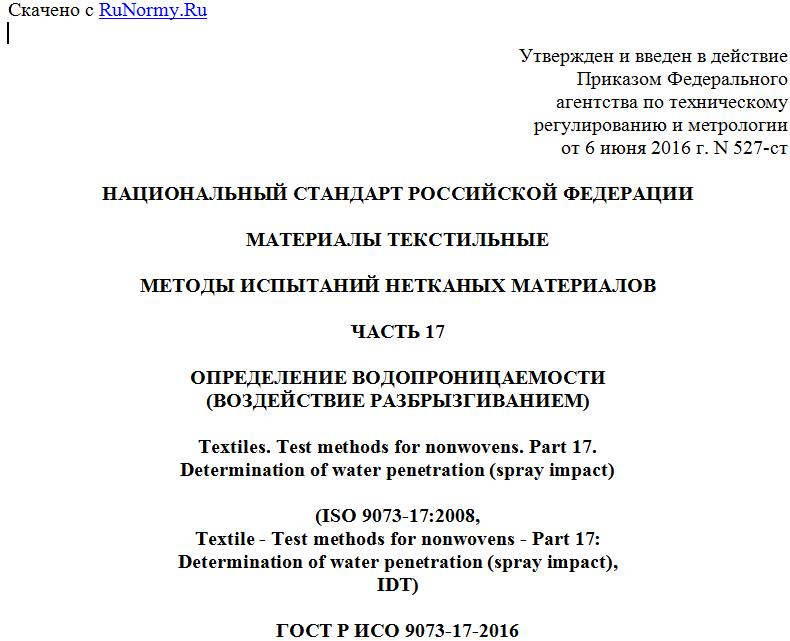

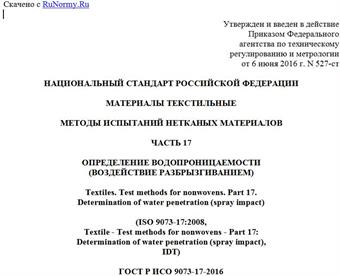

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 июня 2016 г. N 527-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
МЕТОДЫ ИСПЫТАНИЙ НЕТКАНЫХ МАТЕРИАЛОВ
ЧАСТЬ 17
ОПРЕДЕЛЕНИЕ ВОДОПРОНИЦАЕМОСТИ
(ВОЗДЕЙСТВИЕ РАЗБРЫЗГИВАНИЕМ)
Textiles. Test methods for nonwovens. Part 17.
Determination of water penetration (spray impact)
(ISO 9073-17:2008,
Textile - Test methods for nonwovens - Part 17:
Determination of water penetration (spray impact),
IDT)
ГОСТ Р ИСО 9073-17-2016
ОКС 59.080.30
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстильная и легкая промышленность", открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 июня 2016 г. N 527-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9073-17:2008 "Текстиль. Методы испытаний нетканых материалов. Часть 17. Определение водопроницаемости (воздействие разбрызгиванием)" (ISO 9073-17:2008 "Textile - Test methods for nonwovens - Part 17: Determination of water penetration (spray impact), IDT").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения устойчивости нетканого материала (далее - материала) к прониканию воды, разбрызгиваемой на его поверхность.
Данный метод применим к материалам, для которых характерны высокие уровни водостойкости или водоотталкивания.
Результаты, полученные этим методом, зависят от водопроницаемости сырья или обработки, использованной при изготовлении материала, а также от его плотности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ИСО 139 Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний (ISO 139, Textiles - Standard atmospheres for conditioning and testing)
ИСО 3951-5 Статистические методы. Процедуры выборочного контроля по количественным признакам. Часть 5. Последовательные планы на основе AQL для известного стандартного отклонения (ISO 3951-5, Statistical methods - Samplings procedures for inspection by variables - Part 5: Sequential sampling plans indexed by AQL for known standard deviation)
ИСО 9073-6 Текстиль. Методы испытаний нетканых материалов. Часть 6. Абсорбция (ISO 9073-6, Textiles - Test methods for nonwovens - Part 6: Absorption)
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 водостойкость нетканых материалов (water resistance of nonwoven materials): Свойство материала, характеризующее его устойчивость к намоканию и просачиванию воды.
4. Сущность метода
Настоящий метод позволяет определить устойчивость материалов к просачиванию воды при смачивании ее поверхности водой путем разбрызгивания и поэтому может быть применим для прогнозирования возможной непромокаемости материала под дождем. Образец используют как защитный барьер, покрывающий лист предварительно взвешенной впитывающей промокательной бумаги. Затем на образец разбрызгивают определенный объем дистиллированной или деионизованной воды, и промокательную бумагу снова взвешивают. Разница двух взвешиваний является мерой количества воды, просочившейся сквозь барьер. Чем больше разница, тем больше воды просачивается и, соответственно, меньше водостойкость материала. Таким образом, более высокие цифры показывают более низкую водостойкость.
Для получения общей информации по воспроизводимости см. приложение А.
5. Материалы и реактивы
5.1 Промокательная бумага <1> размерами 150 x 225 мм для поглощения просочившейся воды из распылителя, обладающая следующими характеристиками:
a) отсутствие видимой деформации бумаги при намокании в процессе проведения испытаний;
b) скорость поглощения не более 5 с (см. ИСО 9073-6);
c) минимальная поглощающая способность 480% (см. ИСО 9073-6);
d) демонстрирует однородный отлив;
e) прослеживаемая связь с производственной партией;
f) плотность листа (0,24 +/- 0,05) г/см3;
g) масса 1 м2 (124 +/- 6) г/м2;
h) толщина от 0,500 мм до 0,560 мм при давлении 10 кПа.
--------------------------------
<1> Такую бумагу можно приобрести, например у компании Hollingworth and Vose (г. Челтнем, Великобритания), по ссылке ERTFF3. Такая информация приведена для удобства пользователей настоящего стандарта и не является предпочтением со стороны ИСО данного продукта. Могут быть использованы эквивалентные продукты, если предполагается, что их применение даст такие же результаты.
5.2 Вода дистиллированная при температуре (27 +/- 1) °C.
5.3 Весы, лабораторные весы, позволяющие взвешивать образец с точностью до 0,001 г.
5.4 Секундомер.
5.5 Экран размерами 100 x 100 мм, вырезанный из листа полиметилметакрилата толщиной 6 мм или эквивалентного инертного материала, который нужно поместить в воронку для устранения завихрения жидкости.
5.6 Уловитель капель, например стандартная промокательная бумага или любой другой впитывающий материал для улавливания последних крупных капель и удерживания их от попадания на испытуемый образец.
6. Аппаратура
6.1 Аппаратура для измерения просачивания (прибор для испытаний водопроницаемости), как показано на рисунке 1 (разбрызгивающая головка) и рисунке 2 (прибор в сборке, за исключением взвешенного зажима).
6.2 Зажим для закрепления испытуемого образца по ширине, подогнанный по массе до 454 г.
1 - 25 отверстий, диаметр сверла 0,991 мм
(сверло калибра 61); 2 - латунь; 3 - бронза
Рисунок 1 - Разбрызгивающая головка или сопло прибора
для испытаний водопроницаемости
1 - воронка; 2 - поддерживающее кольцо; 3 - муфта;
4 - подвижный узел; 5 - клапан; 6 - разбрызгивающая
головка; 7 - зажим; 8 - улавливатель капель; 9 - штатив;
10 - пружинный зажим; 11 - испытуемый образец
и промокательная бумага на зажимной пластине;
12 - экран
Рисунок 2 - Прибор для испытаний водопроницаемости
