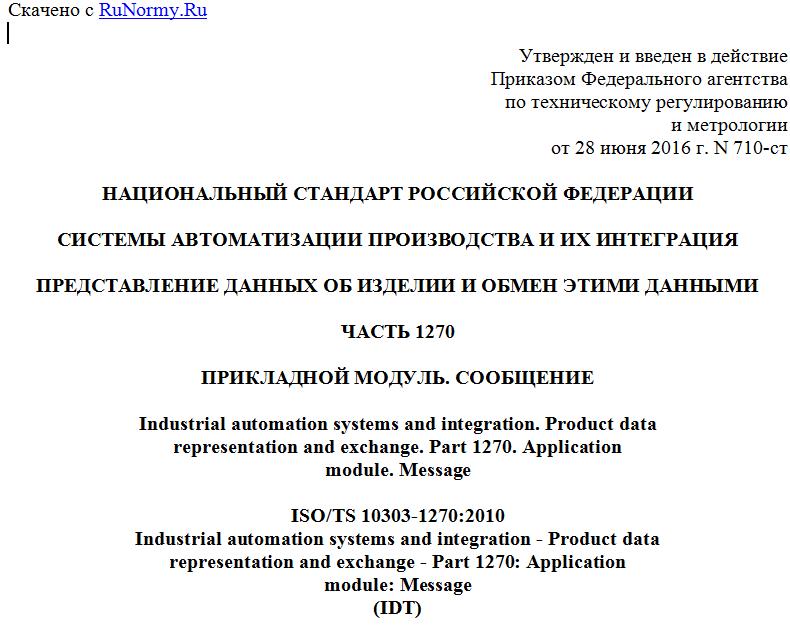

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 июня 2016 г. N 710-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1270
ПРИКЛАДНОЙ МОДУЛЬ. СООБЩЕНИЕ
Industrial automation systems and integration. Product data
representation and exchange. Part 1270. Application
module. Message
ISO/TS 10303-1270:2010
Industrial automation systems and integration - Product data
representation and exchange - Part 1270: Application
module: Message
(IDT)
ГОСТ Р ИСО/ТС 10303-1270-2016
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2016 г. N 710-ст.
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1270:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1270. Прикладной модуль. Сообщение" (ISO/TS 10303-1270:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1270: Application module: Message").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Настоящий стандарт специфицирует прикладной модуль для представления сообщения. Сообщение - это собрание информации, созданной в некоторый момент времени с некоторой определенной целью. Настоящий прикладной модуль содержит метаданные, описывающие сообщение. Структура и формат сообщения не охватываются настоящим модулем, и предполагается, что предназначение сообщения варьируется от структурированного отчета, скажем, соответствующего формуляру обслуживания, до произвольного собрания абстракций баз данных, документов и других носителей, которые могут соответствовать досье, отражающему некоторые непредвиденные проблемы, связанные с изделием. Также в область действия настоящего модуля не входит посылка сообщения. Это охватывается прикладным модулем "Envelope" (конверт), ИСО/ТС 10303-1265.
Существенным свойством сообщения является его цель. Цель может быть задана тремя способами. Во-первых, могут быть записаны намерения отправителя, например: "В присоединенных материалах даны свидетельства о наличии нескольких разрушений при установке двигателей. Требуются неотложное заземление и проверка утечек". Во-вторых, сообщение может быть частью процесса деловой деятельности и обрабатываться автоматически. Например, входные данные, созданные в полевых условиях некоторым автоматическим самописцем, могут быть просто внесены в базу данных без последующей обработки. В-третьих, с сообщением может быть связано состояние, что позволяет отслеживать прохождение сообщения. Данные о состоянии могут использовать и отправитель, и получатель сообщения.
Во второе издание настоящей части ИСО 10303 включены нижеперечисленные изменения первого издания.
Были добавлены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- TYPE content_item_or_referenced_content_item = SELECT (Content_item, Referenced_content_item); END_TYPE;
- ENTITY Referenced_content_item; contents : message_content_item; END_ENTITY.
Были изменены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:
- ENTITY Message.
Также для отражения изменений в ПЭМ и для обеспечения совместимости со сделанными изменениями были внесены изменения в спецификацию отображения, в EXPRESS-схему ИММ и в EXPRESS-G диаграммы.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования к прикладной предметной области на основе принятой в ней терминологии. В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Сообщение". В область применения настоящего стандарта входят:
- обозначение сообщения;
- обозначение создателя сообщения и даты создания;
- обозначение элементов, на которые имеются ссылки в содержательной части сообщения;
- обозначение того, кто утверждает сообщение;
- запись состояния сообщения относительно процессов деловой деятельности;
- применение к сообщению грифа секретности;
- связь сообщений между собой.
В область применения настоящего стандарта не входят:
- форматы кодирования информации, содержащейся в сообщении;
- отправка сообщения или обозначение получателей.
Примечание - Определение конверта для формирования сообщения входит в область действия прикладного модуля "Envelope" (конверт).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:1998, Information technology - Abstract Syntax Notation One (ASN.1): - Part 1: Specification of basic notation)
--------------------------------
<1> Отменен. Действует ИСО/МЭК 8824-1:2008.
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО 10303-43 Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представления (ISO 10303-43, Industrial automation systems and integration - Product data representation and exchange - Part 43: Integrated generic resource: Representation structures)
ИСО 10303-45 Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 45. Интегрированные родовые ресурсы. Материалы и другие технические свойства (ISO 10303-45, Industrial automation systems and integration - Product data representation and exchange - Part 45: Integrated generic resource: Material and other engineering properties)
ИСО 10303-56 Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 56. Интегрированные родовые ресурсы. Состояние (ISO 10303-56, Industrial automation systems and integration - Product data representation and exchange - Part 56: Integrated generic resource: State)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application
