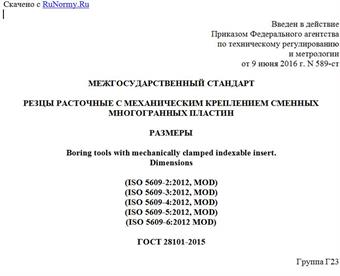

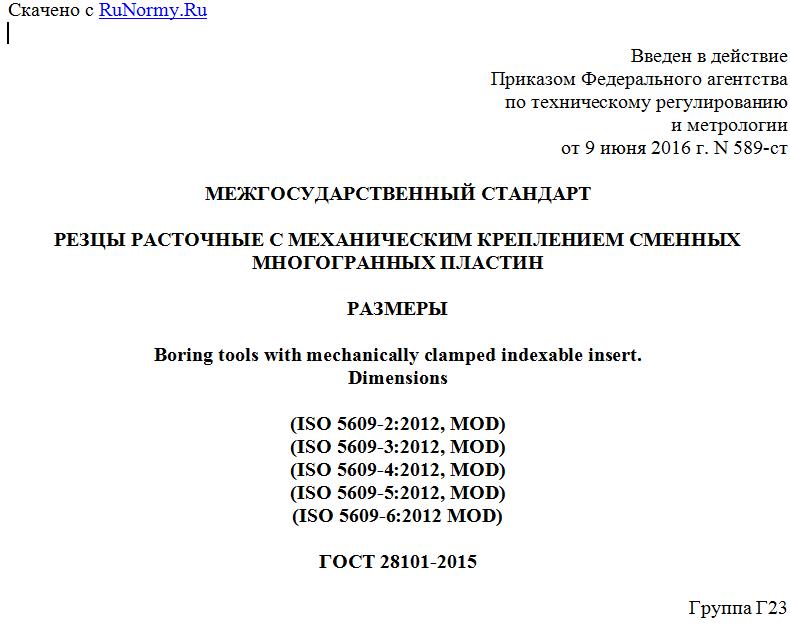

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 июня 2016 г. N 589-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЗЦЫ РАСТОЧНЫЕ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ СМЕННЫХ
МНОГОГРАННЫХ ПЛАСТИН
РАЗМЕРЫ
Boring tools with mechanically clamped indexable insert.
Dimensions
(ISO 5609-2:2012, MOD)
(ISO 5609-3:2012, MOD)
(ISO 5609-4:2012, MOD)
(ISO 5609-5:2012, MOD)
(ISO 5609-6:2012 MOD)
ГОСТ 28101-2015
Группа Г23
МКС 25.100.10
ОКП 39 2150
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного перевода на русский язык англоязычной версии стандартов, указанных в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 июня 2016 г. N 589-ст межгосударственный стандарт ГОСТ 28101-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:
ISO 5609-2:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 2. Тип F" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 2: Style F", MOD);
ISO 5609-3:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 3. Тип K" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 3: Style K", MOD);
ISO 5609-4:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 4. Тип L" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 4: Style L", MOD);
ISO 5609-5:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 5. Тип U" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 5: Style U", MOD);
ISO 5609-6:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 6. Тип Q" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 6: Style Q", MOD).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC29 "Инструмент", подкомитетом SC 9 "Инструменты с режущими кромками из твердых режущих материалов" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанных международных стандартов для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
6 ВЗАМЕН ГОСТ 28101-89
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на расточные резцы с круглым сечением державки с механическим креплением сменных многогранных режущих пластин из твердых сплавов, безвольфрамовых твердых сплавов и керамики.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
ГОСТ ISO 5609-2015 Резцы расточные с механическим креплением сменных многогранных пластин. Обозначение.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года и по выпускам ежемесячного информационного указателя "Национальные стандарты", за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Типы и обозначение
3.1 Расточные резцы следует изготовлять типов:
F, K, L, U, Q.
3.2 Обозначение расточных резцов с механическим креплением сменных многогранных пластин - по ГОСТ ISO 5609.
4 Размеры
4.1 Размеры резцов типа F
Резцы типа F следует изготовлять двух исполнений:
- C - с ромбической пластиной 80°;
- T - с трехгранной пластиной.
4.1.1 Основные размеры резцов типа F, исполнения C должны соответствовать указанным на рисунке 1 и в таблице 1.
--------------------------------
<*> зависит от D и сменной пластины;
<**> .
Примечание - На рисунке показан праворежущий резец (R), леворежущий резец (L) - повернуть.
Рисунок 1
Таблица 1
Размеры в миллиметрах
Обозначение <*> d1 l1 l2 f D s
g7 k16 -0,25 не менее
8 80 6,4 6 11 2,38
10 100 6,4 7 13 2,38
<*> Вместо в обозначении указывают символ типа державки по ГОСТ ISO 5609.
4.1.2 Основные размеры резцов типа F, исполнения T должны соответствовать указанным на рисунке 2 и в таблице 2.
