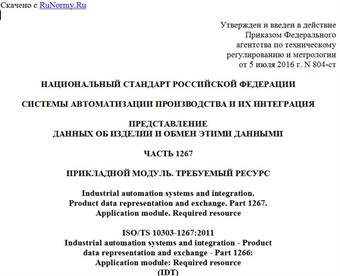

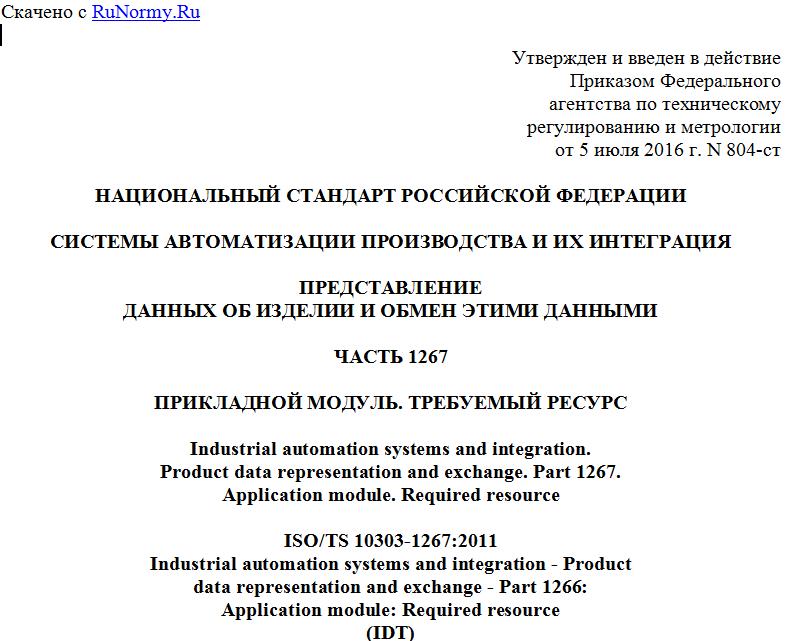

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 июля 2016 г. N 804-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ
ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1267
ПРИКЛАДНОЙ МОДУЛЬ. ТРЕБУЕМЫЙ РЕСУРС
Industrial automation systems and integration.
Product data representation and exchange. Part 1267.
Application module. Required resource
ISO/TS 10303-1267:2011
Industrial automation systems and integration - Product
data representation and exchange - Part 1266:
Application module: Required resource
(IDT)
ГОСТ Р ИСО/ТС 10303-1267-2016
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 июля 2016 г. N 804-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1267:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1267. Прикладной модуль. Требуемый ресурс" (ISO/TS 10303-1267:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 1267: Application module: Required resource").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Настоящий стандарт специфицирует прикладной модуль для представления информации о ресурсах, требуемых для достижения заданной цели.
Пример - Примерами требуемых ресурсов являются:
- запасные части;
- материалы;
- сотрудники, имеющие определенную квалификацию;
- оборудование;
- техническая документация;
- транспортные службы.
Примечания
1 Посредством объекта Required_resource_by_resource_item представляется требование ресурса, описываемого как обозначаемый ресурс, удовлетворяющий требованию.
2 Посредством объекта Required_resource_by_requirement представляется требование ресурса, описываемого как тип элемента, удовлетворяющего требованию.
3 Посредством объекта Required_resource_by_reference представляется требование ресурса, описываемого как обозначаемый элемент (не являющийся реализацией элемента ресурса, представляемого объектом Resource_item), удовлетворяющий требованию.
Примеры
1 Требование ресурса, описываемое как требование ресурса, получаемого из запасной части, обозначаемой "KSB 1234", будет представлено с помощью объекта Required_resource_by_resource_item.
2 Требование ресурса, описываемое как требование источника питания заданного типа, будет представлено с помощью объекта Required_resource_by_requirement.
3 Требование ресурса, описываемое как требование запасной части, имеющей обозначение "KSB 1234", будет представлено с помощью объекта Required_resource_by_reference.
Требования ресурсов могут включать следующие характеристики:
- требование ресурса может иметь обозначение;
- требования ресурсов могут образовывать группы;
- в требовании ресурса может задаваться количество;
- требование ресурса и группирование требований ресурсов могут классифицироваться.
Следующие возможности не предоставляются в настоящем модуле, но могут быть предоставлены в модулях, использующих этот модуль:
- задание обозначения;
- описательное представление задания, а также свойство и дата;
- запись об организациях или о сотрудниках организаций, которые принимают решение о том, что элемент удовлетворяет требованию на ресурс;
- расписания;
- размещение;
- применяемость;
- вероятность;
- задание утверждения и обоснования;
- информация об условиях.
В третье издание настоящей части ИСО 10303 включены изменения второго издания, перечисленные в приложении F.3.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования к прикладной предметной области на основе принятой в ней терминологии. В приложении C приведено графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Требуемый ресурс". В область применения настоящего стандарта входят:
- обозначение существующих элементов или типа элемента в качестве требуемых ресурсов;
- описание классификации требуемых ресурсов;
- задание требуемого количества ресурса;
- группирование требований на ресурсы.
В область применения настоящего стандарта не входит:
- обозначение и подробное описание требуемых ресурсов;
- управление ресурсами;
- записи об использованных или израсходованных ресурсах.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы. Для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки:
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods - The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data
