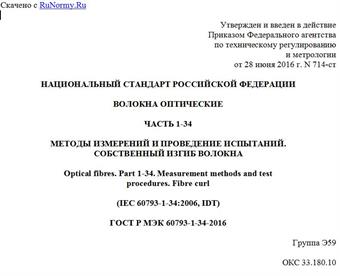

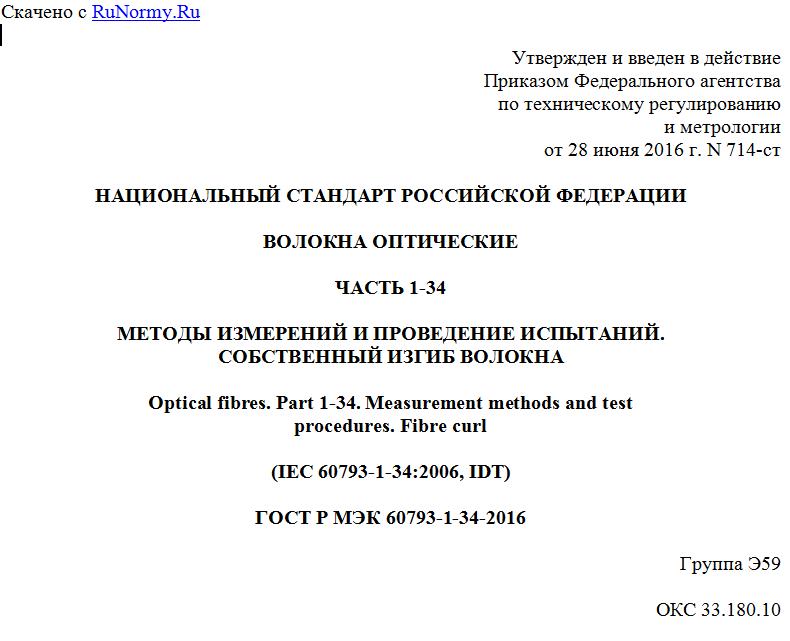

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 июня 2016 г. N 714-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЛОКНА ОПТИЧЕСКИЕ
ЧАСТЬ 1-34
МЕТОДЫ ИЗМЕРЕНИЙ И ПРОВЕДЕНИЕ ИСПЫТАНИЙ.
СОБСТВЕННЫЙ ИЗГИБ ВОЛОКНА
Optical fibres. Part 1-34. Measurement methods and test
procedures. Fibre curl
(IEC 60793-1-34:2006, IDT)
ГОСТ Р МЭК 60793-1-34-2016
Группа Э59
ОКС 33.180.10
ОКП 63 6570
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 "Кабельные изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2016 г. N 714-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60793-1-34:2006 "Волокна оптические. Часть 1-34. Методы измерений и проведение испытаний. Собственный изгиб волокна" (IEC 60793-1-34:2006 "Optical fibres - Part 1-34: Measurement methods and test procedures - Fibre curl", IDT).
Международный стандарт МЭК 60793-1-34:2006 разработан подкомитетом 86А "Волокна и кабели" технического комитета 86 "Волоконная оптика" Международной электротехнической комиссии (МЭК).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. МЭК не несет ответственности за идентификацию подобных патентных прав
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает единые требования к механической характеристике: собственному (скрытому) радиусу изгиба оптического волокна (далее - ОВ) без покрытия. Собственный радиус изгиба ОВ был определен как важный параметр для минимизации потерь при сращивании ОВ с применением устройств для соединения ОВ методом сварки при пассивном выравнивании ОВ и устройств для соединения лент методом сварки при выравнивании ОВ под воздействием сигнала.
В настоящем стандарте приведены два метода определения собственного радиуса изгиба ОВ без покрытия:
- Метод A - измерение радиуса изгиба ОВ по боковой проекции, полученной с помощью микроскопа;
- Метод B - измерение радиуса изгиба ОВ по смещению расстояния между расщепленным лазерным лучом.
Оба метода позволяют определять радиус изгиба ОВ без покрытия путем измерения отклонения незакрепленного конца ОВ, вращаемого вокруг его оси. При методе A для измерения отклонения ОВ используют методы оптического контроля или методы с использованием цифровой видеотехники, а при методе B используют линейный датчик для измерения максимального смещения расщепленного лазерного луча по отношению к эталонному значению.
Путем измерения отклонения ОВ при его вращении вокруг оси, учитывая геометрию измерительного устройства, радиус изгиба ОВ можно рассчитать по простым круговым моделям, представленным в приложении C.
Оба вышеуказанных метода применяют к ОВ категорий A1, A2, A3 и класса B, как указано в стандартах серии МЭК 60793.
Метод A является методом испытания, применяемым при разрешении спорных ситуаций.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки):
IEC 60793 (все части) Волокна оптические (Optical fibres)
3. Испытательное оборудование
3.1. Принцип
ОВ без покрытия закрепляют во вращающемся приспособлении таким образом, чтобы конец ОВ выступал за пределы этого приспособления на расстояние, которое определяется конструкцией измерительного устройства. Длина этого выступа обычно составляет 10 - 20 мм. Если конструкция измерительного устройства требует большую длину выступа, необходимо принять меры во избежание деградации ОВ вследствие вибрации и силы тяжести. ОВ вращают и измеряют отклонение выступающей части ОВ относительно эталонного положения в целях определения радиуса изгиба ОВ rc.
Более подробная информация, касающаяся двух вышеуказанных методов, приведена в приложении A или B соответственно. Общие требования к испытательному оборудованию указаны в приложениях A и B.
3.2. Крепление волокна
ОВ закрепляют таким образом, чтобы положение оси ОВ оставалось неизменным и имелась возможность вращать ОВ на 360°. Зажимное приспособление может представлять собой держатель с V-образной канавкой, например с вакуумным прижимом, или втулку (феррул) для фиксации ОВ. Если используется втулка (феррул), то ее внутренний диаметр должен быть максимально близок к диаметру ОВ для минимизации разброса значений при измерении изгиба ОВ.
3.3. Устройство для вращения волокна
Для крепления и вращения ОВ на 360° используют соответствующее устройство. Данное устройство может приводиться в действие вручную или с помощью вращающего устройства, например шагового двигателя.
3.4. Устройство для измерения изгиба волокна
Устройство для измерений изгиба ОВ должно соответствовать приложению A или B.
3.5. Компьютер (по выбору)
Для контроля перемещения волокна, сбора данных и проведения расчетов допускается использовать компьютер.
4. Отбор и подготовка образцов
Образец ОВ, неиспользованного для изготовления кабеля, должен быть длиной, соответствующей конструкции измерительного оборудования. С одного конца образца удаляют покрытие на длине, достаточной для закрепления ОВ в зажиме и обеспечения необходимой длины участка ОВ, выступающего за область зажима. Длина выступающего участка ОВ не должна значительно превышать длину выступающего участка, установленную для измерительного устройства, т.к. чрезмерная длина выступающего участка ОВ может привести к его деградации (см. раздел 3).
5. Проведение испытания
Подробная информация по каждому из методов указана в приложениях A и B.
Общий порядок проведения испытания для методов A и B приведен ниже.
5.1. Крепление волокна
Образец ОВ устанавливают в зажимном приспособлении таким образом, чтобы конец ОВ, с которого снято покрытие, выступал за пределы зажимного приспособления на достаточную длину. Типовой диапазон длины выступающей части волокна равен 10 - 20 мм. Другой конец ОВ подсоединяют к вращающему устройству. Если выступающая часть имеет чрезмерную длину или длина ОВ со снятым покрытием значительно больше, чем требуемая длина выступающей части ОВ, то погрешность проводимых измерений может возрасти.
5.2. Вращение волокна
Процедура вращения ОВ приведена в приложениях A и B.
5.3. Расчеты
Расчеты собственного радиуса изгиба ОВ rc проводят в соответствии с приложением A или B.
Примечание - Значения промежуточных параметров, используемых в расчетах, обычно указывают в микрометрах, а радиус изгиба rc - в метрах.
6. Результаты
6.1. Информация, предоставляемая по каждому испытанию
По каждому испытанию должна быть предоставлена След информация:
- дата проведения испытания;
- идентификационные данные ОВ;
- радиус изгиба ОВ.
6.2. Информация, предоставляемая по требованию
По запросу предоставляют следующую информацию:
- метод, используемый при определении собственного радиуса изгиба ОВ;
- описание испытательного оборудования;
- данные о поверке испытательного оборудования.
7. Информация в технических условиях
В технических условиях на конкретное ОВ указывают следующую информацию:
- информацию, указываемую в отчете;
- любые отклонения от установленного порядка проведения испытания;
- критерий приемки или отбраковки.
