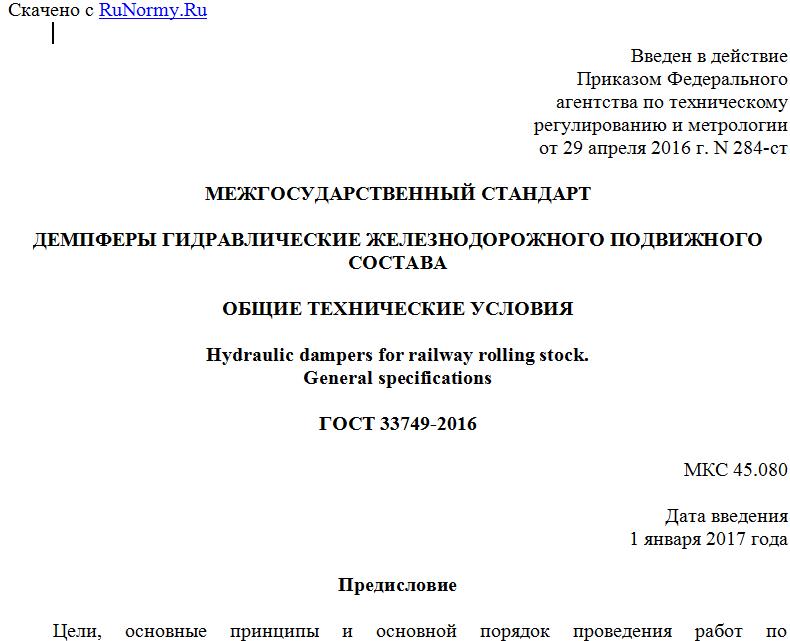

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 апреля 2016 г. N 284-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕМПФЕРЫ ГИДРАВЛИЧЕСКИЕ ЖЕЛЕЗНОДОРОЖНОГО ПОДВИЖНОГО СОСТАВА
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Hydraulic dampers for railway rolling stock.
General specifications
ГОСТ 33749-2016
МКС 45.080
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. N 86-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2016 г. N 284-ст межгосударственный стандарт ГОСТ 33749-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
Настоящий стандарт подготовлен на основе применения ГОСТ Р 55184-2012 <1>
--------------------------------
<1> Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2016 г. национальный стандарт ГОСТ Р 55184-2012 отменен с 1 января 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт распространяется на телескопические гидравлические демпферы (далее - демпферы), применяемые в рессорном подвешивании локомотивов, моторвагонного подвижного состава, специального подвижного состава и пассажирских вагонов локомотивной тяги.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 8.050-73 Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 27.301-95 Надежность в технике. Расчет надежности. Основные положения
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 1805-76 Масло приборное МВП. Технические условия
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 6613-86 Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 6794-75 Масло АМГ-10. Технические условия
ГОСТ 8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 20010-93 Перчатки резиновые технические. Технические условия
ГОСТ 20734-75 Жидкость рабочая 7-50С-3. Технические условия
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 24297-2013 Верификация закупленной продукции. Организация проведения и методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 диаграмма сопротивления демпфера: Графическое отображение зависимости силы сопротивления, развиваемой демпфером при гармоническом законе перемещения одной из точек (узлов) крепления, от ее перемещения при неподвижной второй точке крепления демпфера.
3.2 контрольная скорость: Амплитудное значение скорости перемещения одной из точек крепления демпфера при гармоническом законе ее перемещения при неподвижной второй точке крепления демпфера.
3.3 работа демпфера: Механическая работа демпфера за один цикл колебаний при гармоническом законе взаимного перемещения его точек (узлов) крепления, определяемая по площади диаграммы сопротивления демпфера.
3.4 рабочая жидкость: Жидкое вещество, применяемое в демпферах в качестве рабочего тела для создания вязкого трения.
3.5 силовая характеристика демпфера: Графическое отображение зависимости силы сопротивления, развиваемой демпфером при гармоническом законе перемещения одной из точек крепления, от скорости ее перемещения при неподвижной второй точке крепления демпфера.
3.6 ход поршня: Разница между длиной демпфера по точкам крепления в растянутом до упора и сжатом до упора положениях.
4 Классификация
4.1 Типы демпферов по их расположению и назначению в рессорном подвешивании на подвижном составе приведены в таблице 1.
Таблица 1
Обозначение типа демпфера Расположение демпфера в рессорном подвешивании подвижного состава Назначение
Ц Центральное подвешивание без ограничения угла установки от вертикального до горизонтального положения Демпфирование вертикальных и горизонтальных колебаний кузова и тележки
ЦВ Центральное подвешивание. Угол установки от вертикального положения - не более 45° Преимущественное демпфирование вертикальных колебаний кузова и тележки
ЦГ Центральное подвешивание. Угол установки от горизонтального положения - не более 45° Преимущественное демпфирование горизонтальных колебаний кузова и тележки
ДВЛ Продольное вдоль продольных балок рам тележки Демпфирование колебаний влияния тележки
БВ Буксовое подвешивание. Угол установки от вертикального положения - не более 30° Демпфирование колебаний галопирования, подпрыгивания и боковой качки рамы тележки
4.2 Пример условного обозначения демпфера гидравлического железнодорожного подвижного состава типа ЦВ с ходом поршня 190 мм, силами сопротивления на ходе растяжения 9 кН и на ходе сжатия 12 кН, при контрольной скорости перемещения 0,075 м/с, силами сопротивления на ходе растяжения 15 кН и на ходе сжатия 20 кН при контрольной скорости перемещения 0,300 м/с, в исполнении У:
Демпфер ЦВ-190-9/12-0,075-15/20-0,3 У.
То же, в исполнении УХЛ:
Демпфер ЦВ-190-9/12-0,075-15/20-0,3 УХЛ.
5 Технические требования
