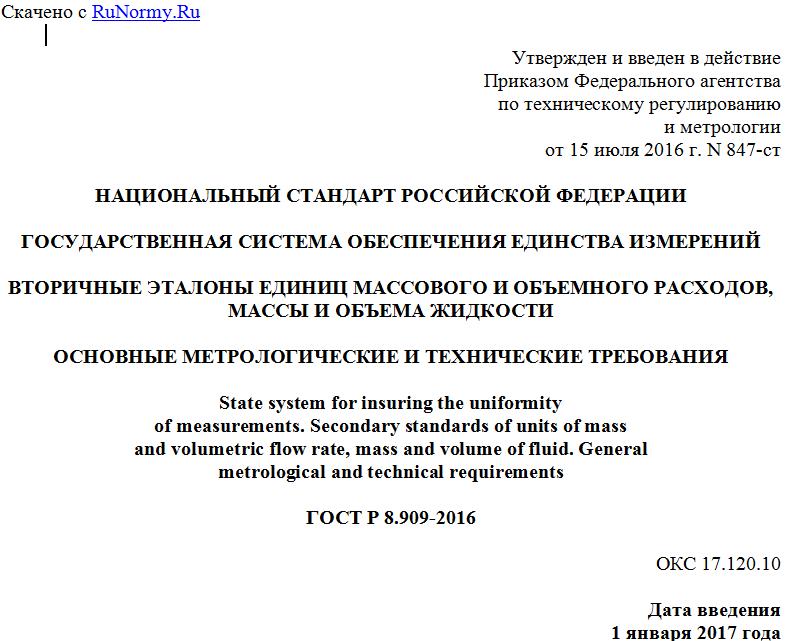

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июля 2016 г. N 847-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ВТОРИЧНЫЕ ЭТАЛОНЫ ЕДИНИЦ МАССОВОГО И ОБЪЕМНОГО РАСХОДОВ,
МАССЫ И ОБЪЕМА ЖИДКОСТИ
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
State system for insuring the uniformity
of measurements. Secondary standards of units of mass
and volumetric flow rate, mass and volume of fluid. General
metrological and technical requirements
ГОСТ Р 8.909-2016
ОКС 17.120.10
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 24 "Метрологическое обеспечение добычи и учета углеводородов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июля 2016 г. N 847-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на вторичные эталоны единиц массового и объемного расходов, массы и объема жидкости в диапазоне значений от 0,01 до 1500 т/ч (м3/ч) в соответствии с ГОСТ 8.142 и ГОСТ 8.374, определяет их состав, а также метрологические и технические требования к ним.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.142 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.381 Государственная система обеспечения единства измерений. Эталоны. Способы выражения точности
ГОСТ 14254 Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15528 Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения
ГОСТ ИСО/МЭК 17025 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 8.885 Государственная система обеспечения единства измерений. Эталоны. Основные положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ 15528 и [1].
4 Принцип измерений
Принцип действия вторичного эталона основан на статическом измерении массы жидкости, налитой на весы за единицу времени (косвенный метод статических измерений).
Принцип метода измерений расхода состоит в следующем:
- определяют исходную массу накопительной емкости блока весоизмерительных устройств вместе с некоторым количеством оставшейся жидкости;
- поток с помощью системы переключения потока направляют в накопительную емкость (до тех пор, пока в нем не соберется достаточное для получения желаемой точности количество жидкости). Одновременно запускают таймер измерения времени заполнения емкости;
- определяют конечную массу емкости с содержащейся в ней жидкостью.
Значение среднего массового (объемного) расхода определяют на основе измеренных значений массы жидкости, времени наполнения накопительной емкости, поправки на выталкивающую силу при взвешивании (зависит от плотности рабочей жидкости, измеренной в накопительной емкости, плотности гирь, плотности окружающего воздуха) и плотности жидкости в измерительной линии (для объемного расхода).
5 Уравнение измерения
Значение среднего массового расхода определяют как произведение отношения фактической массы жидкости, налитой в накопительную емкость, к времени заполнения емкости и коэффициенту коррекции, введенному для учета воздействия выталкивающей силы атмосферы на измеряемую жидкость и на использованную при калибровке весового устройства эквивалентную массу гирь, по формуле
, (1)
где M - фактическая масса жидкости, налитая в измерительную емкость, кг;
- время заполнения измерительной емкости, с;
- плотность окружающего воздуха, кг/м3;
- плотность гирь ( в соответствии с [2]), кг/м3;
- плотность жидкости при атмосферном давлении, кг/м3.
Значение массы протекающей жидкости вычисляют по формуле
. (2)
Значение среднего объемного расхода жидкости вторичного эталона рассчитывают исходя из полученного значения среднего массового расхода и величины плотности жидкости, определенной при температуре и избыточном давлении в измерительной линии, по формуле
, (3)
где - плотность жидкости в измерительной линии, кг/м3.
Значение объема протекающей жидкости вычисляют по формуле
. (4)
Плотность окружающего воздуха, кг/м3, вычисляют по формуле
, (5)
где Pа - атмосферное давление, гПа;
hа - относительная влажность окружающего воздуха, %;
Tа - температура окружающего воздуха, °C.
Для получения значения объемного расхода, а также для вычисления поправки на выталкивающую силу при взвешивании необходимо знать значение плотности жидкости с заданной точностью.
В случае определения поправки на выталкивающую силу при взвешивании жидкости необходимо определять значение плотности жидкости при температуре жидкости в накопительной емкости и атмосферном давлении.
В случае определения объемного расхода дополнительно необходимо определять плотность жидкости при температуре и избыточном давлении в измерительной линии.
Определение плотности жидкости осуществляют одним из следующих методов:
- отбор пробы воды и составление таблицы зависимости плотности воды от температуры и давления посредством лабораторного плотномера. В дальнейшем при проведении измерений плотность жидкости будет определена по таблице в соответствии с показаниями датчиков температуры и давления, входящих в состав вторичного эталона;
- посредством поточного плотномера, входящего в состав эталона.
6 Метрологические и технические характеристики
Вторичные эталоны воспроизводят, хранят и передают единицы массового и объемного расходов, массы и объема жидкости, протекающей по трубопроводу, в диапазоне расходов от 0,01 до 1500 т/ч (м3/ч).
В соответствии с ГОСТ 8.381 для вторичных эталонов указывают суммарную погрешность, образованную случайными погрешностями и неисключенными
