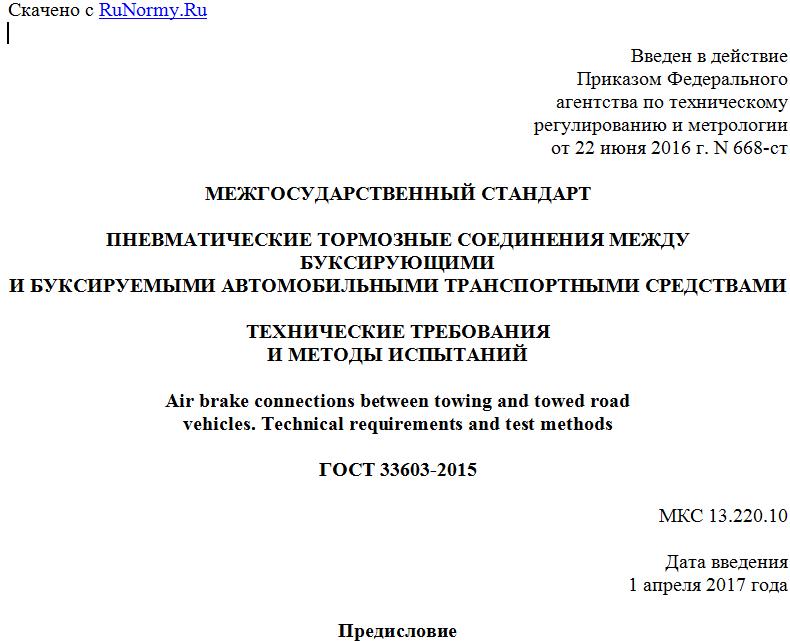

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 июня 2016 г. N 668-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПНЕВМАТИЧЕСКИЕ ТОРМОЗНЫЕ СОЕДИНЕНИЯ МЕЖДУ БУКСИРУЮЩИМИ
И БУКСИРУЕМЫМИ АВТОМОБИЛЬНЫМИ ТРАНСПОРТНЫМИ СРЕДСТВАМИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ
Air brake connections between towing and towed road
vehicles. Technical requirements and test methods
ГОСТ 33603-2015
МКС 13.220.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2016 г. N 668-ст межгосударственный стандарт ГОСТ 33603-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на соединительные головки (далее - головки), предназначенные для соединения однопроводных и двухпроводных приводов тормозных систем автомобилей и тракторов (далее - тягачей) с приводами тормозных систем прицепов, полуприцепов и прицепных сельскохозяйственных машин (далее - прицепов), а также для соединения тормозных систем звеньев автопоездов и тракторных поездов, и устанавливает типы головок, основные присоединительные размеры, необходимые для обеспечения их соединения, технические требования и методы испытаний.
2 Типы и основные размеры головок
2.1 Головки изготовляют следующих типов:
2.1.1 Головки типа PALM, предназначенные для установки на тягаче или прицепе в питающей магистрали двухпроводного привода (рисунок 1).
2.1.2 Головки типа PALM, предназначенные для установки на тягаче или прицепе в управляющей магистрали двухпроводного привода (рисунок 2).
2.1.3 Головки типа А, предназначенные для установки на тягаче или прицепе в конце магистрали однопроводного привода (рисунок 3) <1>.
2.1.4 Головки типа Б, предназначенные для установки на прицепе в начале магистрали однопроводного привода (рисунок 4) <1>.
--------------------------------
<1> Головки предназначены в качестве запасных частей для установки на автотранспортные средства, снятые с производства.
2.2 Основные размеры
2.2.1 Основные размеры головок для обеспечения их взаимного соединения должны соответствовать размерам, указанным на рисунках 1 - 4 и в таблице 1.
Рисунок 1 - Головка типа PALM для питающей магистрали
Рисунок 2 - Головка типа PALM для управляющей магистрали
Рисунок 3 - Головка типа А
Рисунок 4 - Головка типа Б
Таблица 1
В миллиметрах
Исполнение головок для двухпроводного привода Размер A Размер B
С упругим уплотняющим кольцом 2,7 +/- 0,5 19 +/- 2
С подвижной деталью для открытия автоматического устройства 3,5+1 21 max 13 min
2.2.2 Головки должны иметь внутреннюю присоединительную резьбу М16 x 1,5 или М22 x 1,5 длиной не менее 12 мм.
3 Технические требования
3.1 Головки должны иметь крышки или другие приспособления, предохраняющие рабочие поверхности от их загрязнения, повреждения и попадания во внутренние полости пыли и влаги, когда головки разомкнуты.
3.2 Головки (или их детали) должны иметь отличительную окраску:
- для питающей магистрали двухпроводного привода - красный цвет;
- для управляющей магистрали двухпроводного привода - желтый цвет;
- для магистрали однопроводного привода - черный цвет.
3.3 Буксирующее транспортное средство должно быть оборудовано устройством, обеспечивающим автоматическую подачу воздуха из магистрали тягача в магистраль прицепа при соединении головок и прекращение поступления воздуха при размыкании головок. Это устройство не должно влиять на взаимозаменяемость головок.
Соединительная головка со встроенным клапаном любого типа на буксирующем транспортном средстве должна обеспечивать его открытие стандартной соединительной головкой буксируемого транспортного средства, а также соединение без затруднений со всеми соединительными головками, соответствующими настоящему стандарту.
3.4 Утечка воздуха через головки в соединенном состоянии и головки с клапаном в разомкнутом состоянии при температуре (20 +/- 3) °C и избыточном давлении от 0 до 0,8 МПа не должна превышать 10 см3/мин, а при температуре минус (50 +/- 3) °C утечка воздуха не должна превышать 980 см3/мин.
3.5 Головки должны сохранять механическую прочность при давлении воздуха (1,32 +/- 0,05) МПа.
3.6 Момент для размыкания головок при избыточном давлении в трубопроводе до 0,8 МПа и температуре 15 °C и выше не должен превышать 17 Н·м, а при температуре минус (45 +/- 5) °C не должен превышать 23 Н·м.
3.7 Сопротивление воздуха при его подаче через соединенные головки не должно превышать сопротивление прямого участка трубопровода с внутренним диаметром 8 мм и длиной, равной общей длине воздуховода соединенных головок.
3.8 Головки должны выдерживать не менее 1000 циклов соединений и размыканий без повреждений, влияющих на герметичность и момент размыкания.
4 Методы испытаний
4.1 Испытания на устойчивость к температурным воздействиям проводят в три этапа:
Несоединенные головки, охлажденные до минус (45 +/- 5) °C и выдержанные при этой температуре в течение 2 ч, испытывают при падении с высоты 1,5 м на твердую поверхность, после этого головки должны соответствовать требованиям 3.5 и 3.7. Повреждение защитной крышки при этом не учитывают.
Две пары головок (две соединенные и две разомкнутые, имеющие клапаны), охлажденные до минус (45 +/- 5) °C, выдерживают при этой температуре в течение 2 ч. Затем соединенные и разомкнутые головки испытывают подачей воздуха при избыточном давлении 0,8 МПа в течение 120 с.
Две пары головок (две соединенные и две разомкнутые, имеющие клапаны), нагретые до (70 +/- 3) °C, выдерживают при этой температуре в течение 2 ч. Затем соединенные и разомкнутые головки испытывают подачей воздуха при избыточном давлении 0,8 МПа в течение 120 с.
